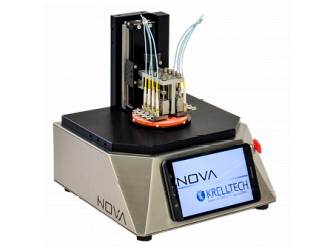

NOVA – гибкий инструмент для обработки различных оптических поверхностей, объединивший в себя преимущества машин для полировки Scepter, Trig и FLex. С помощью полировальной машины NOVA можно производить обработку различных компонентов от коннекторов до волноводов, от волокон без оболочки до волоконных компонентов. Прибор используется для научных задач, установки в полевых условиях и при массовом оптическом производстве.
Особенности:- Высокоточная полировка; - Внешнее управление с помощью смартфона на платформе Android; - Зажимные порты с независимой подвеской; - Поддержка коннекторов/терминалов/зажимов всех промышленных стандартов и требований; - Возможность воздушной полировки; - Возможность полировки волокон, разъёмов, волноводов, элементов PLC, чипов на одной станции; - Совместимость с требованиями TELCORDIA. |
Применения:- Полировка оптических волокон без оболочки; - Полировка оптических коннекторов; - Полировка PLC компонентов, массивов волокон, оптических чипов. |

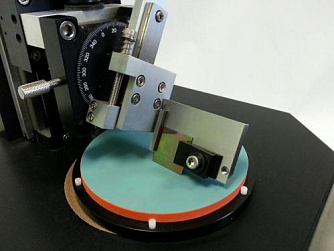

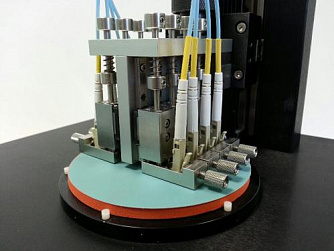

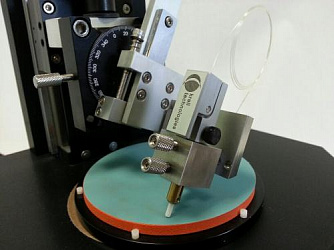

Конфигурация для полировки коннекторов включает в себя держатели с независимой подвеской для каждого коннектора. Положение каждого коннектора отслеживается и выравнивается при помощи запатентованного калибровочного механизма Krelltech. Машина позволяет удалять эпоксидные смолы и производить воздушную чистку одновременно для всех коннекторов в держателе, даже если коннекторы имеют различный тип. Конфигурация для полировки компонентов фотоники позволяет производить обработку поверхности волноводов, пластин, оптических чипов, компонентов PLC, линз, массивов волокон. Также, специализированные адаптеры и держатели применяются для полировки волокна без оболочки диаметром от 80 мкм до 3 мм. Система NOVA отличается удобным интерфейсом пользователя для создания различных программ полировки. Все установки параметров полировки, включая время цикла, давление, и скорость, можно легко ввести для всех типов коннекторов и требуемых геометрических форм поверхностей.
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
Рабочие характеристики |
|
|
|
Управление |
Программа на Android |
|
|
Давление при полировке |
Программируемое, автоматическое |
|
|
Скорость полировки |
Выбирается программой |
|
|
Таймер |
Выбирается программой |
|
|
Полирующее движение |
Произвольное круговое |
|
|
Полировальные пленки |
4 |
дюйм |
|
Характеристики полировки волокна |
|
|
|
Тип волокна |
SM, MM, PM, PCF, др. специальные волокна |
|
|
Диаметр волокна |
80 - 3000 |
мкм |
|
Диапазон углов |
0 - 50 |
градусов |
|
Стабильность угла |
±0.5 |
градусов |
|
Характеристики полировки оптических коннекторов |
|
|
|
Тип коннекторов |
Коннекторы/наконечники/ Mil-терминалы включая исполнения UPC/APC большей части промышленных стандартов |
|
|
Количество коннекторов в держателе |
До 8 |
|
|
Смещение вершины |
<50 (макс.); <15 (тип.) |
мкм |
|
Радиус кривизны |
10-25 (наконечники 2.5 мм); 7-20 (наконечники 1.25 мм); 5-12(APC наконечники) |
мм |
|
Углубления / выступы |
50 нм/120 |
|
|
Обратные потери |
< -60 (UPC); < -65 (APC) |
дБ |
|
Вносимые потери |
< 0.25 |
дБ |
|
Время полировки на один коннектор |
15 |
с |
|
Характеристики полировки волноводов |
|
|
|
Тип компонентов |
Волноводы, сплиттеры планарного типа, оптические микросхемы, оптоволоконные матрицы |
|
|
Диапазон допустимых размеров |
Ширина: 5 -50; толщина: 0.5-5; длина: >5 |
мм |
|
Диапазон углов |
0 - 45 |
градусов |
|
Стабильность угла |
±0.3 |
градусов |
|
Характеристики контроля |
|
|
|
Контроль в реальном времени |
80-кратное увеличение |
|
|
Линейный контроль поверхности |
400-кратное увеличение |
|
|
Видеосигнал |
Совместимый с EIA/NTSC |
Комплектация:
|
Модель |
Описание |
|
VMIC-2 |
Набор для видео измерений, включает в себя USB-кабель и ПО (измерение угла, расстояния) |
|
SV10 |
Видеоскоп для анализа отполированной поверхности |
|
SV9 |
Видеоскоп для контроля процесса и угла полировки (вид сбоку) |
|
NV-RAD |
Держатель для полировки оголённого волокна |
|
NV-FLEX |
Держатель для полировки пластин, чипов |
|
NV-86 |
Держатели для полировки LC/APC коннекторов |
|
NV-40 |
Держатель для полировки SC/APC коннекторов |
|
NV-30 |
Держатели для полировки FC/APC коннекторов |
|
NV-50 |
Универсальный дежатель для UPC полировки FC/SC/ST/LC/MU/SMA коннекторов, Ферул/29504/Mil-Termini/ARINC801 (диаметром от 1 мм до 3.2 мм), адаптеров оголённого волокна |
|
NV-100 |
Базовая полировальная станция, контроль оси Z, беспроводной планшетный контроллер, программируемое ПО |
