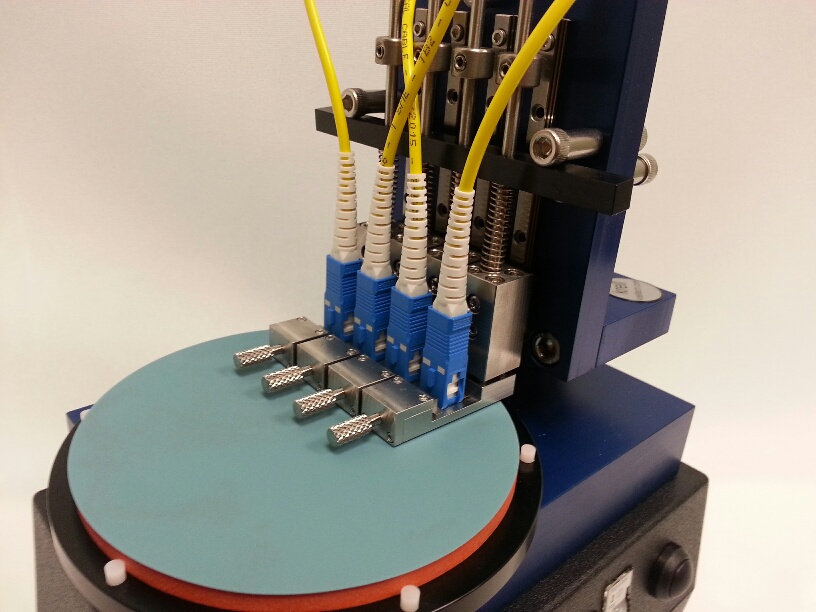

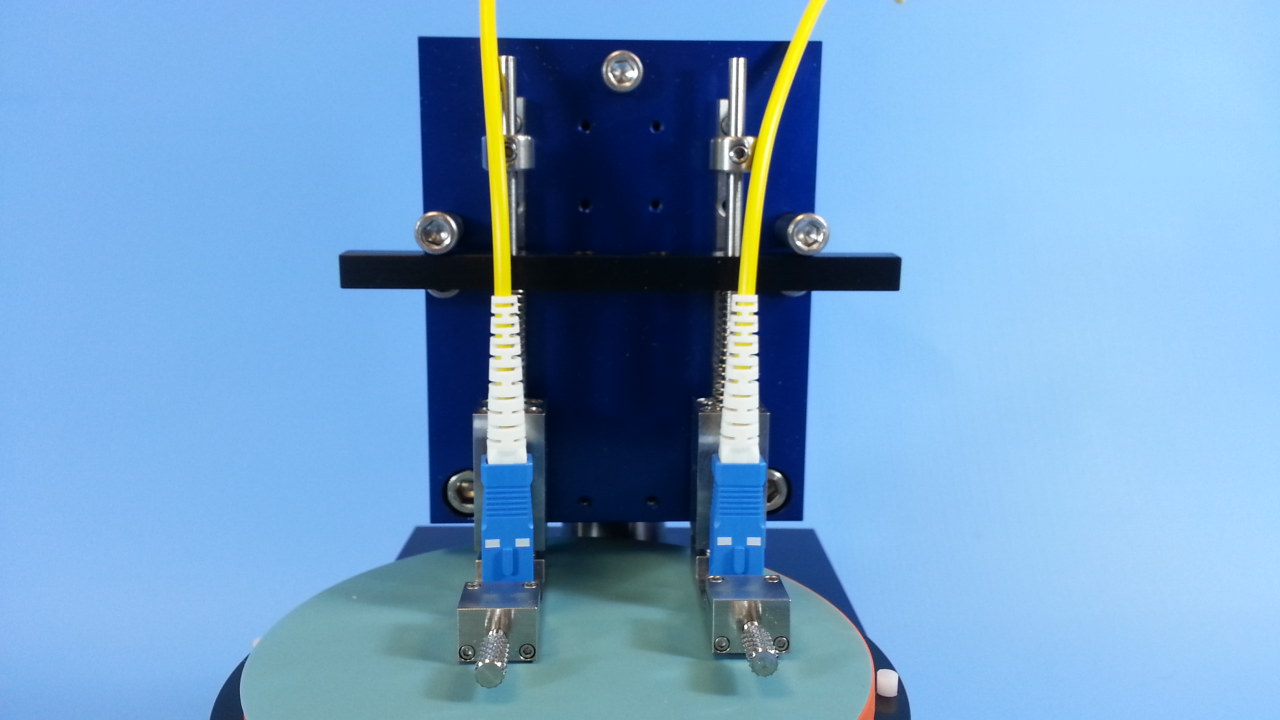

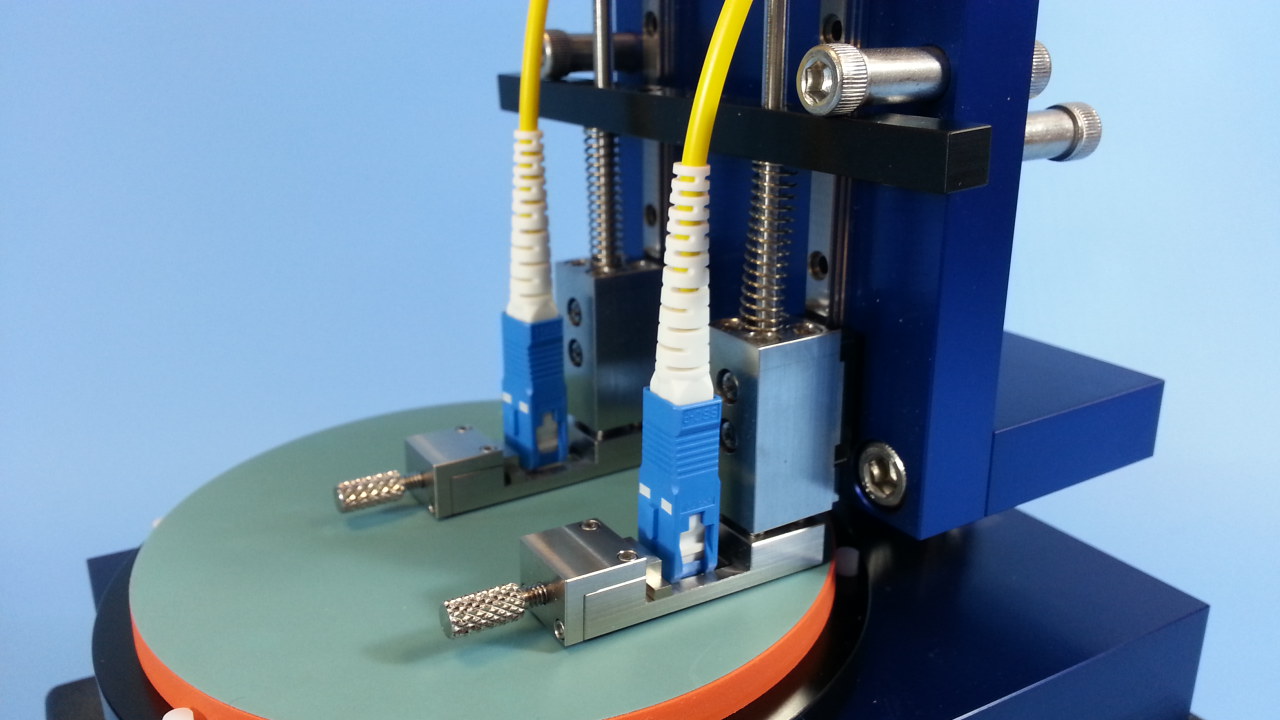

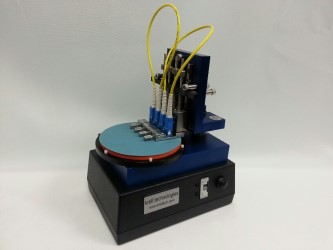

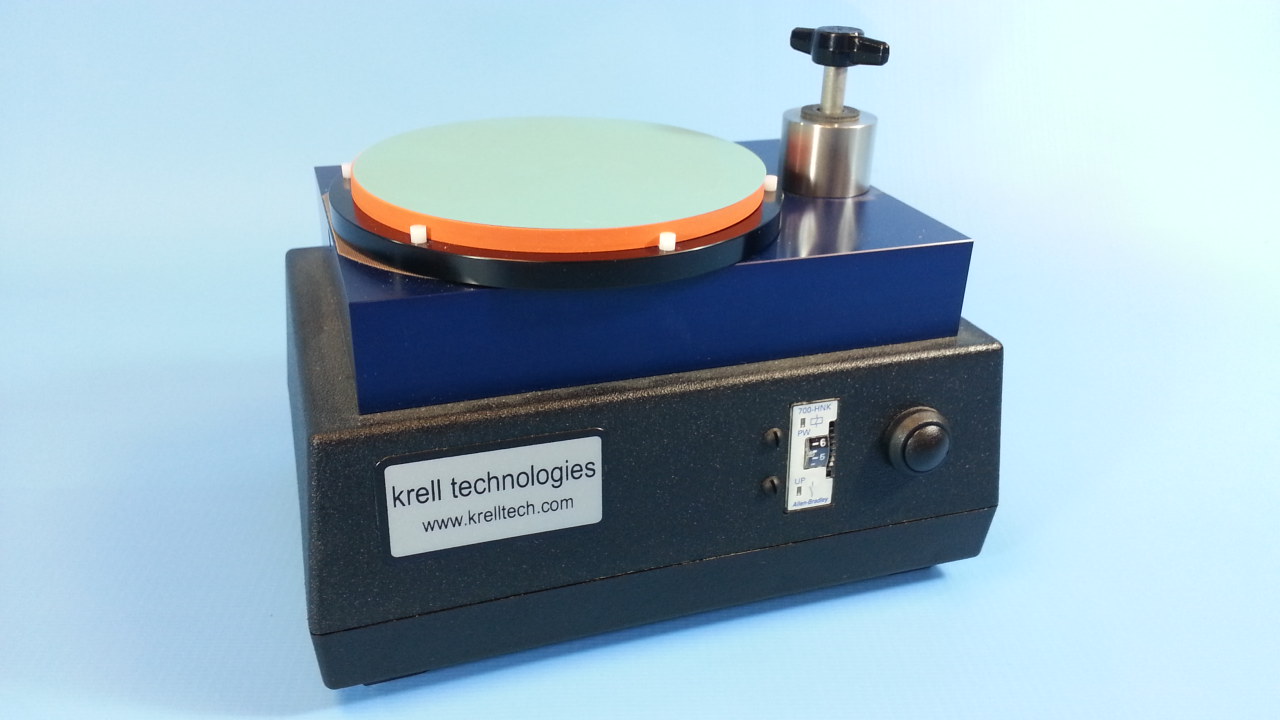

Система SpecPro предназначена для экономичной высокоскоростной полировки волоконно-оптических разъёмов и оголённого волокна. Автоматизация позволяет получить превосходное качество торцов световодов. Машина SpecPro идеальна для производства, применения в лабораториях, при проведении НИОКР, и использовании в полевых условиях, обеспечивая те же характеристики, что и более крупные промышленные полировальные машины.
Подключаемая система видеоконтроля SpecVision™ компании Krell может работать с машиной SpecPro для обеспечения контроля качества полировки коннекторов и торцов оптоволокна без необходимости съёма компонента из держателя. В процессе полировки механизм автоматически плавно перемещают объект к полирующей поверхности для очистки и удаления эпоксидного клея. Возможна поставка универсальных зажимных держателей UPC, которые поддерживают все коннекторы/терминалы с диаметром наконечников от 1.25 до 3.2 мм.
Особенности:- Автоматическая и ручная модели; - Полирует все коннекторы и наконечники MIL-SPEC для соответствия требованиям TELCORDIA; - Одновременная обработка до четырех коннекторов; - Полировка оголённого оптоволокна; - Зажимные держатели с независимой подвеской и оптической регулировкой; - Подключение видеоконтроля; - Возможность работы от сети и батареи. |
Применения:- Полировка волоконно-оптических коннекторов; - Полировка оголённого волокна. |
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. |
|
Оптические характеристики | ||
|
Обратное отражение (полировка UPC) |
< -55 |
дБ |
|
Обратное отражение (полировка APC) |
< -65 |
дБ |
|
Вносимые потери |
< 0.25, типовое значение |
дБ |
|
Характеристики полирования | ||
|
Смещение вершины |
< 50 |
мкм |
|
Радиус кривизны |
10 – 25, наконечники 2.5 мм |
мм |
|
7 – 20, наконечники 1.25 мм | ||
|
5 – 12, наконечники APC | ||
|
Углубления/выступы |
От 0 до -50 |
нм |
|
Диаметр волокна |
От 80 до > 1.5 при использовании переходников |
мм |
Эксплуатационные характеристики:
|
Параметр |
Значение |
|
Поддержка коннекторов |
Коннекторы/наконечники/Mil-терминалы, включая исполнения UPC/APC большей части промышленных стандартов |
|
Типы зажимных портов |
Ручная и автоматическая |
|
Полировочные пленки |
Диаметром 4" |
|
Полирующее движение |
Произвольное круговое |
|
Таймер |
Регулируемый пользователем, цифровой ввод времени цикла |
|
Видеоконтроль |
Зажимные порты могут соединяться с системой SpecVision™ для обзора процесса полирования оптоволокна |
|
Электропитание |
Сетевой адаптер/батарея 9 В |
|
Размеры |
Основание 7" x 4.5" |
|
Вес |
4.5" |
Комплектация:
|
Модель |
Описание |
|
SV10 |
Видеоскоп для анализа отполированной поверхности |
|
4LWHх-50 |
Универсальный дежатель для UPC полировки FC/SC/ST/LC/MU/SMA коннекторов, Ферул/29504/Mil-Termini/ARINC801 (диаметром от 1 мм до 3.2 мм), адаптеров оголённого волокна |
|
4LWHх-86 |
Держатель для LC/APC коннекторов |
|
4LWHx-40 |
Держатель для SC/APC коннекторов |
|
4LWHx-30 |
Держатель для FC/APC коннекторов |
|
TC-2 |
Прочный и водонепроницаемый кейс для хранения/переноски |
|
SP4L |
Автоматизированная машина для полировки оптоволокна |
Обзор системы полировки волокна SpecPro от Krell Technologies
Полировальная система SpecPro с переменным углом наклона
