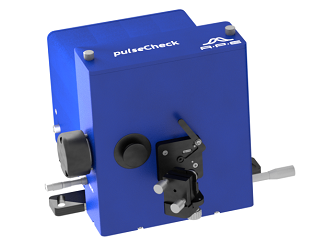

Автокоррелятор pulseCheck от APE покрывает широкие диапазоны длин волн и ширин импульсов.
Работа с автокоррелятором pulseCheck
УФ до ИК (200 нм – 12 мкм)
Автокорреляторы pulseCheck APE доступны с различными сменными оптическими наборами. Это позволяет проводить точные измерения длительности импульса в чрезвычайно широком диапазоне длин волн от 200 нм до > 12 мкм.
От 5 фс до 500 пс
Различные конфигурации pulseCheck APE можно оптимизировать в соответствии с индивидуальными требованиями пользователя к измерению ширины импульса. Сверхдлинные импульсы можно измерять, например, с автокоррелятором pulseCheck SM, который измеряет длинные импульсы в большем диапазоне сканирования с использованием технологии быстрых и высокоточных шаговых двигателей.

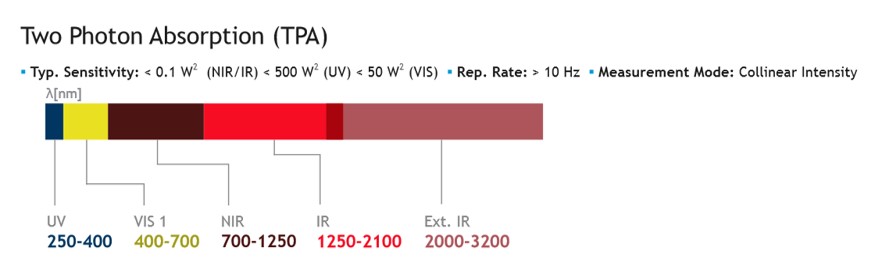

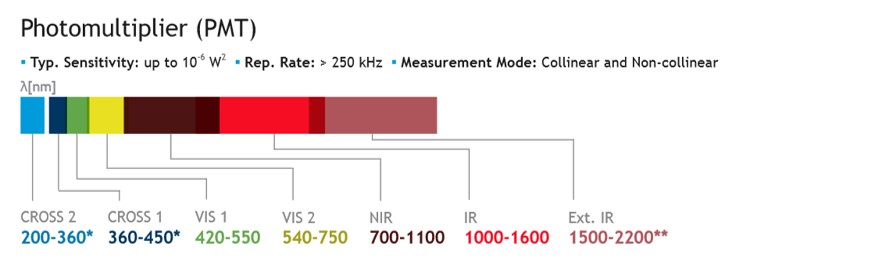

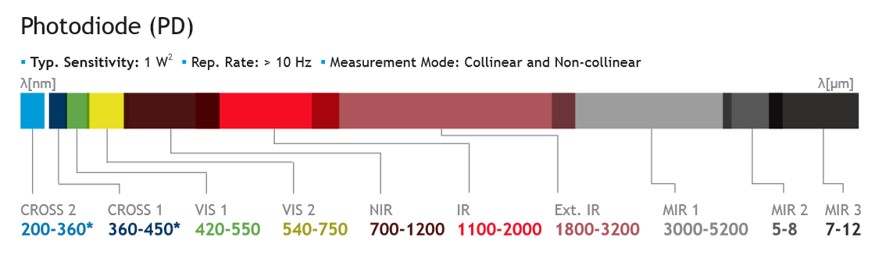

3 типа детекторов: ФЭУ, фотодиоды (TPA, PD)
Модели pulseCheck APE могут быть оснащены детекторами трех типов, чтобы удовлетворять потребность в низком уровне шума и повышенной чувствительности в различных приложениях. Для измерения импульсов с высокой чувствительностью и низкой энергией импульса рекомендуется использовать фотоумножитель (PMT). С другой стороны, фотодиоды (PD, TPA) - идеальный выбор для измерений, требующих чувствительности в несколько мВт2.
|
|
|

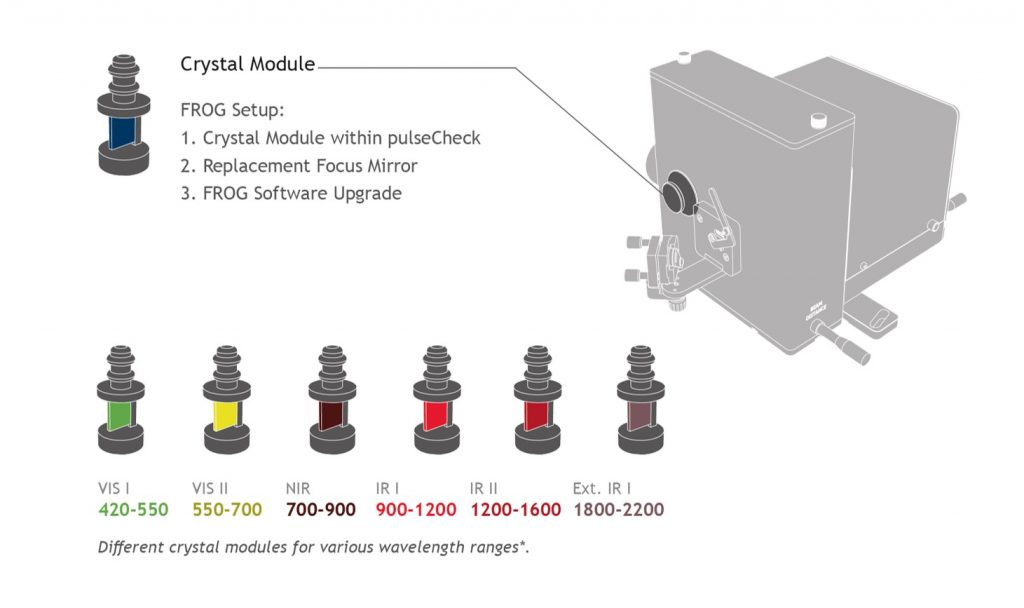

Дополнительный модуль FROG для pulseCheck
Возможности автокорреляторов pulseCheck APE можно расширить с помощью модуля FROG. FROG позволяет pulseCheck измерять спектральную и временную полосу пропускания и фазу. Пользователи pulseCheck могут проапгрейдить свою систему с помощью FROG всего за несколько простых манипуляций. С помощью прилагаемого программного обеспечения интенсивность лазерного импульса отображается как функция времени и частоты (длины волны). Результат визуализируется в виде обычной диаграммы.
Коллинеарные и неколлинеарные измерения
pulseCheck предлагает возможность измерения как в коллинеарном, так и в неколлинеарном режимах. Можно переключаться между режимами.
|
|
Неколлинеарный режим |

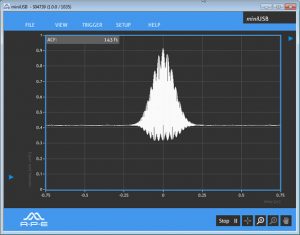

В коллинеарном режиме между двумя последовательностями импульсов возникает интерференция. Такая автокорреляция также называется интерферометрической автокорреляцией. Он используется, в частности, для очень коротких импульсов. Коллинеарный режим предоставляет дополнительную качественную информацию о фазе, чирпе и центральной длине волны импульса.

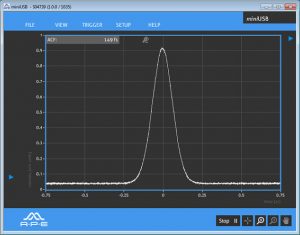

В неколлинеарном режиме автокорреляция перестает быть свободной от фона. Этот тип измерения также называется автокорреляцией интенсивности. Это позволяет достичь очень высокого динамического диапазона и обнаруживать слабые эхо-импульсы в крыльях импульса.
Автокоррелятор pulseCheck APE в сочетании с детектором TPA предлагает «гибрид» двух режимов: коллинеарную автокорреляцию интенсивности.
Автоматическая фазовая синхронизация
Фазочувствительные нелинейные процессы требуют фазового согласования для высокоэффективной генерации второй гармоники. Автокоррелятор pulseCheck обеспечивает это полностью автоматически для любого диапазона длин волн, что гарантирует точную и быструю работу без необходимости ручной настройки.
Программное обеспечение
Все модели автокорреляторов APE поставляются с простым в использовании программным обеспечением для сбора данных, позволяющим отображать данные в реальном времени. Кроме того, стандартный программный интерфейс на основе TCP / IP от APE упрощает настройку удаленного управления. Это позволяет Вам, например, разрабатывать свои собственные автоматизированные процедуры измерения. Просто используйте готовые шаблоны протоколов для быстрой настройки со знакомыми языками программирования, включая C ++, C #, LabVIEW, Python, Matlab и Ruby.
Работа с контроллером pulseLink (применимо к Mini PD, Mini TPA, pulseCheck)
Автокоррелятор pulseCheck от компании APE:
|
Параметры |
Значения |
|
Измеряемая ширина импульса |
Зависит от базового блока: < 10 фс ... 3.5 пс < 10 фс ... 12 пс < 50 фс ... 35 пс < 100 фс ... 500 пс (SM) |
|
Диапазон длин волн |
200 нм - 12 мкм, зависит от комплекта оптики |
|
Набор оптики |
сменный |
|
Детектор (комплект оптики) |
PMT, PD или TPA ФЭУ или фотодиод |
|
Разрешение задержки |
< 0.001 % диапазона сканирования; pulseCheck SM: 1 фс |
|
Линейность задержки |
< 1 % |
|
Чувствительность |
Тип. 1 ... 10-6 Вт2 зависит от комплекта оптики * |
|
Рекомендуемая длительность импульсов |
PD, TPA: 10 Гц и более; PMT: 250 кГц и более |
|
Режим измерений |
PMT, PD : неколлинеарный (автокорреляция интенсивности), коллинеарный (интерферометрическая автокорреляция); TPA: гибридный |
|
Переключение режимов |
При работе с PMT, PD |
|
Перестройка ГВГ для фазового синхронизма |
PMT/PD: автоматически; TPA: не применимо |
|
Триггерный режим |
TTL, f < 50 кГц; pulseCheck SM < 10 кГц |
|
Поляризация на входе |
Линейная горизонтальная, вертикальная (опция) |
|
Ввод пучка |
Из свободного пространства; Опция: оптоволокно FC/PC, FC/APC, SMA |
|
Макс. входная мощность |
1 Вт (например, осциллятор с частотой примерно 70 MГц) или 10 мкДж (например, система усиления с частотой импульсов в кГц диапазоне), в зависимости от того, что приводит к более низкому значению |
|
Входная апертура |
6 мм (Из свободного пространства) |
|
ПО |
В комплекте; Отображение в режиме реального времени ширины импульса и центральной длины волны |
|
Аппроксимация |
гаусс, квадрата гиперболического секанса (sech2), лоренц |
|
Соединения |
USB |
|
Удаленное управление |
Возможно через TCP/IP (Набор комманд SCPI) |
|
Калибровка |
В комплекте сертификат калибровки по стандартам NIST |
Примечания: * Чувствительность измерена с набором оптики, определяется как средняя мощность, умноженная на пиковую мощность P(ср.) * P(пик.).
|
