Особенности: - Конструктивное исполнение под все оптические волокна; - Встраиваемая конфигурация In-Line; - Превосходная устойчивость к окружению и надежность. |
Применение: - Телекоммуникационные системы; - Цифровые, гибридные и AM-Video системы; - Системы кабельного телевидения CATV; - Локальные сети. |
Спецификация на аттенюаторы AC Photonics:
|
Параметр |
Единицы измерения |
С одним окном пропускания |
С двумя окнами пропускания |
|
Длины волн рабочего диапазона |
нм |
1310 ± 40, 1550 ± 40 1585 ± 40 или пользовательская длина волны (под заказ) |
1310/1550 ± 40 1310/1585 ± 40 |
|
Ослабление |
дБ |
3, 5, 10, 15, 20 + 10% | |
|
Обратное отражение |
дБ |
60 | |
|
Рабочие температуры |
℃ |
от -20 до +75 (под запрос доступно от -40 до +85) | |
|
Температуры хранения |
℃ |
От -40 до +85 | |
|
Тип оптоволокна |
|
Одномодовое оптическое волокно SMF-28 Corning | |
|
Тип пигтейла |
|
Голое оптоволокно, трубка со свободной укладкой волокна 900 мкм или кабель 3 мм | |
|
Длина пигтейла |
м |
1 или пользовательская длина (под заказ) | |
|
Размеры корпуса |
мм |
Корпус М: 3 мм x 40 мм Трубка из нержавеющей стали, Тип пигтейла: Голое оптоволокно 250 мкм Корпус A: 3 мм x 54 мм Трубка из нержавеющей стали, Тип пигтейла: Голое оптоволокно 250 мкм Корпус B: 3 мм x 60 мм Трубка из нержавеющей стали, Тип пигтейла: Голое оптоволокно 250 мкм или трубка со свободной укладкой волокна 900 мкм Корпус C: 8.5 мм x 14 мм х 98 мм, Тип пигтейла: Кабель 3 мм или трубка со свободной укладкой волокна 900 мкм | |
Примечание: Все приведенные значения не учитывают наличие коннектора.
Структура идентификационного номера продукта:
|
Х |
Х |
Х Х |
Х Х |
Х Х Х Х |
Х |
Х |
Х |
Х Х |
|
Тип |
Класс |
Длина волны |
Диапазон аттенюации (дБ) |
Порт |
Корпус |
Тип пигтейла |
Тип оптоволокна |
Разъем входа/ выхода |
|
A = Одномодовый встраиваемый (In-Line) аттенюатор |
P = Класс P A = Класс A |
85 = 850 нм 98 = 980 нм 13 = 1310 нм 15 = 1550 нм 35 = 1310/1550 нм 35 = 1310/1585 нм |
20 = 20 дБ 15 = 15 дБ 10 = 10 дБ 05 = 5 дБ 03 = 3 дБ |
0101 = 1х1 |
M = Корпус M A = Корпус A B = Корпус B C = Корпус C |
1 = Голое оптоволокно 2 = Трубка 900 мкм 3 = Кабель 3 мм
|
0 = SMF-28 1 = HI 1060 2 = HI 780 D = DS Fiber волокно |
0 = Отсутствие 1 = FC/APC 2 = FC/PC 3 = SC/APC 4 = SC/PC 5 = ST 6 = LC/UPC 7 = LC/APC 8 = Другие
|
Тип пигтейла
Корпус M, A: Голое оптоволокно 250 мкм
Корпус B: Голое оптоволокно 250 мкм или трубка со свободной укладкой волокна 900 мкм
Корпус C: Кабель 3 мм или трубка со свободной укладкой волокна 900 мкм
Размеры корпуса
|
Корпус M: 3 мм x 40 мм Трубка из нержавеющей стали
|
Корпус A: 3 мм x 54 мм Трубка из нержавеющей стали
|
|

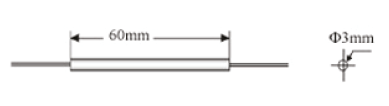

Корпус B: 3 мм x 60 мм Трубка из нержавеющей стали
|

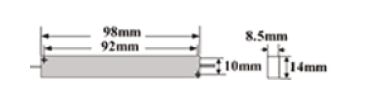

Корпус C: 8.5 мм x 14 мм х 98 мм
|
