Описание

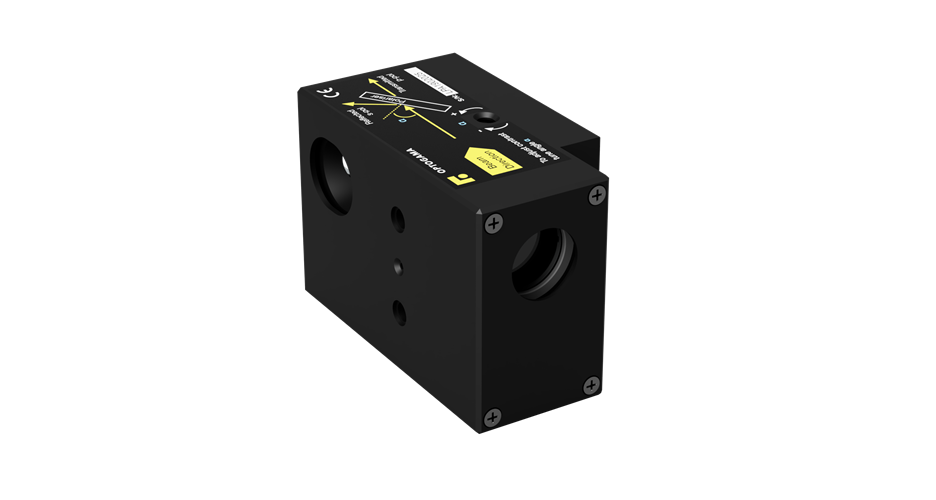

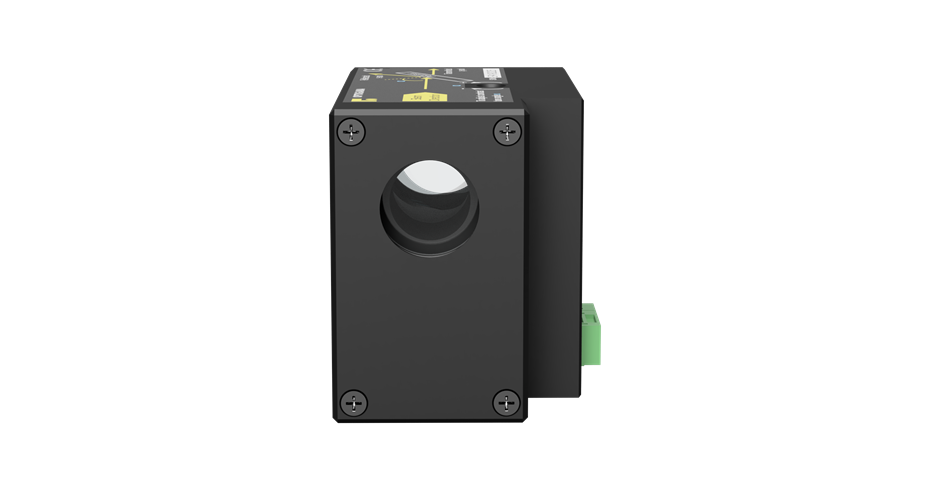

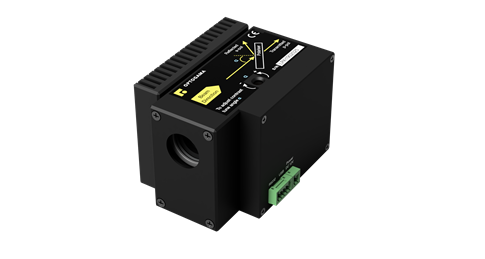

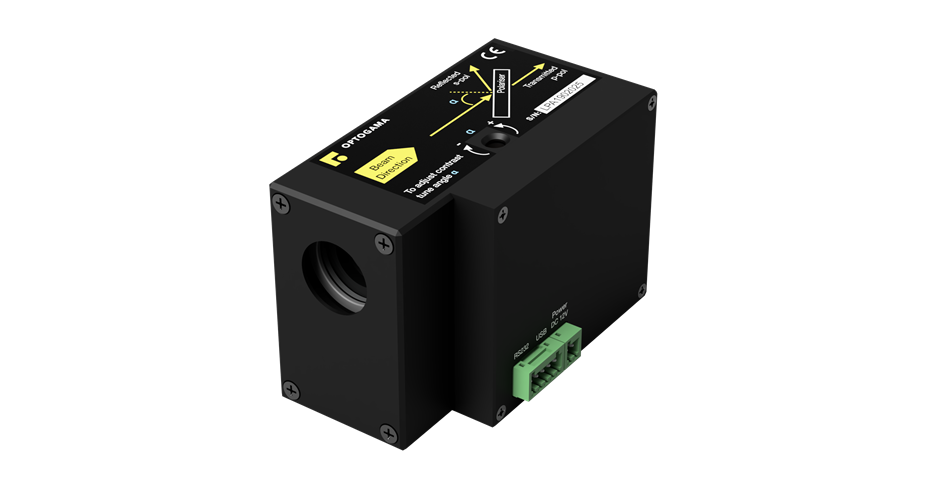

Усовершенствованные компактные моторизованные лазерные аттенюаторы серии LPA Optogama со встроенным контроллером для управления и стабилизации мощности лазера могут производиться для использования в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах спектра от 250 нм до 2000 нм. Эти устройства имеют уникальную механическую конструкцию со встроенным контроллером, а также оптическую конструкцию с замкнутым контуром, обеспечивающую высокую стабильность, повторяемость и минимальные размеры устройства. Все оптические элементы этих аттенюаторов лазера имеют высокий порог повреждения и обеспечивают стабильную и надежную работу даже при использовании их с мощными лазерами в промышленных приложениях. Вторичный лазерный луч отражается и проходит через выходное окно к внешнему поглотителю луча (опция), чтобы избежать любых тепловых воздействий или напряжений в корпусе устройства LPA-A.
Комплект поставки: моторизированный аттенюатор, ПО, источник питания (DC, 12 В), USB кабель (1.5 м).
|
Особенности: - Встроенный контроллер; - Абсолютный энкодер; - Высокая точность: ±0,004 град (менее ± 0,01 % мощности лазера); - Разрешение: 0.002 град, 7.4 угловых сек, 0.035 мрад; - Быстрая регулировка: менее 0.2 сек (от мин до макс.); - Порог повреждения: 10 Дж/см2 (10 нс, 1064 нм); - Регулируемый угол поляризатора.
|
Применения: - Высокоточная лазерная обработка; - Стабилизация мощности лазера; - Исследовательские задачи. Аксессуары: - Поглотитель пучка, <6 Вт, с окном с защитным покрытием; - Поглотитель пучка, <30 Вт; - RS232 кабели: 1.8 м, 5 м, 10 м, 15 м; - DIN35 адаптер.
|
Технические характеристики
|
Параметры |
Значения |
|---|---|
|
Оптические свойства | |
|
Входная апертура |
⌀15 мм |
|
Выходная апертура |
⌀15 мм |
|
Оптическая конфигурация |
λ/2 волновая пластинка + Высококонтрастный тонкопленочный поляризатор брюстеровского типа |
|
Диапазон подавления мощности |
0,1 - 98% |
|
Порог повреждения покрытия |
>10 [Дж/см2] (10 нс @ 1064 нм) |
|
Время открытия/закрытия |
< 0,2 сек |
| Точность | ±0,005 град (± 18 угл. сек, 0,087 мрад, менее ±0,01%) |
|
Разрешение |
175,543 микрошага в полном обороте (0,002 град, 7,4 угловых секунд, 0,035 мрад) |
|
Абсолютный энкодер |
±10 микрошагов (± 0,02 град, менее ± 0,05 %) |
|
Доступные покрытия |
1064 нм, 1030 нм, 532 нм, 515нм, 355 нм, 343 нм, кастомные |
|
Ширина полосы |
5-10 нм |
|
Механические свойства | |
|
Размеры LPA-A |
86 x 47 x 58 мм |
|
Размеры LPA-A с поглотителем пучка |
86 x 64 x 58 мм |
|
Контроллер |
встроенный |
|
Электрические свойства | |
|
Взаимодействие |
через ASCII команду, описанные в руководстве пользователя |
|
Скорость передачи |
До 115,200 бит/с (RS-232); полная скорость (USB 2.0) |
|
Интерфейс ПО |
LPA ПО |
|
Входное напряжение |
DC 12 В |
|
Интерфейс управления |
USB, RS232, Ethernet |
|
Условия работы | |
|
Рабочая температура, град. Цельсия |
10 - 40 |
|
Крепления |
M6 с обеих сторон, M4 на дне |
|
Поглотитель пучка |
Мощность рассеивания (средн.) при комнатной температуре <6 Вт |
|
Корпус |
Анодированный алюминий |
Аксессуары
| Аксессуары |
Парт-номер |
|---|---|
|
Поглотитель пучка, <6 Вт, с окном с защитым покрытием |
9345 |
|
Поглотитель пучка, <20 Вт |
10141 |
|
USB кабель, 3 м |
15435 |
|
RS232 кабель, 1,8 м |
17616 |
|
RS232 кабель, 5 м |
17631 |
|
RS232 кабель, 10 м |
13483 |
|
RS232 кабель, 15 м |
17632 |
|
DIN35 адаптер |
16919 |
Видео-обзор
Моторизированные аттенюаторы с контроллером LPA-A
|
Поставщик
|
Optogama |
|
Артикул
|
11808 |
