        Асимметричные разветвители PLC

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Соединители и разветвители
        —Асимметричные разветвители PLC
        Фото Асимметричные разветвители PLC
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Компания SQS разработала и производит асимметричные разветвители PLC, обеспечивающие асимметричное разделение энергии входного оптического сигнала на два выходных канала. Компания SQS может поставлять разветвители PLC практически с любым коэффициентом деления выходного сигнала. В настоящее время компания поставляет асимметричные разветвители PLC с выходным оптическим сигналом, разделенным в следующих соотношениях: 30/70, 20/80, 10/90, 5/95 и 2/98.

        В соответствии с требованиями заказчика также можно изготовить асимметричные разветвители в версии PM, где гарантирован высокий коэффициент затухания, обычно превышающий 25 дБ.

        Оптоволоконные разветвители SQS PLC характеризуются как однородные широкополосные делители мощности с исключительной однородностью вносимых потерь по всем каналам, что фактически обеспечивает независимость от длины волны во всем диапазоне передачи от 1260 до 1650 нм.

        Оптоволоконные разветвители SQS – лучший выбор для большого разнообразия телекоммуникационных и сенсорных приложений. Разветвители SQS, основанные на технологии PLC, оптимально сочетают производительность, размер и стоимость.

        Особенности:

        - Низкие вносимые потери и их однородность во всем диапазоне длин волн связи от 1260 до 1650 нм.

        Применения:

        - Отлично подходит для FTTx, EPON;

        - CATV;

        - Оптоволоконное оборудование для испытаний и измерений.

        Варианты архитектуры сети доступа:

        - Волокно на проезжей части;

        - Волокно в помещении;

        - Волокно в здании;

        - Волокно в доме;

        - Волокно на столе.

        Технические характеристики асимметричных разветвителей:

        Разделение, %

        Вносимые потери, макс.: [дБ]

        Потери от поляризации: [дБ]

        Обратные потери: [дБ]

        Направленность: [дБ]

        Пигтейл серия 250 [мкм]

        Пигтейл серия 900 [мкм]

        Пигтейл серия 2 [нм]

        PLC 1x2

        60/40

        3.5/4-6

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        70/30

        3.0/5-7

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        80/20

        2.6/7-9

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        85/15

        2.1/8-10

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        90/10

        1.8/9-12

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        95/5

        1.2/12-15

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        98/2

        1.0/15-18

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        * Длина волны 1260 - 1650 нм, тип волокна SM (G.652.D / G.657.A). Температура эксплуатации и хранения от -40 до +85 °C.

        Технические характеристики асимметричных разветвителей PM:

        Разделение, %

        Коэффициент затухания, дБ

        Потери от поляризации: [дБ]

        Обратные потери: [дБ]

        Направленность: [дБ]

        Пигтейл серия 250 [мкм]

        Пигтейл серия 900 [мкм]

        Пигтейл серия 2 [нм]

        Потери от поляризации: [дБ]

        PLC 1x2

        60/40

        > 25

        3.9/4-6

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        70/30

        > 25

        3.5/5-7

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        80/20

        > 25

        3.0/7-9

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        85/15

        > 25

        2.5/8-10

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        90/10

        > 25

        2.0/9-12

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        95/5

        > 25

        1.5/12-15

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        PLC 1x2

        98/2

        > 25

        1.2/15-18

        ≤0.20

        ≥55

        ≥55

        5.6x10x69

        5.6x10x69

        7.5x12x90

        * Длина волны 1260 - 1650 нм, тип волокна PM13, PM15 или по запросу. Температура эксплуатации и хранения от -40 до +80 °C.

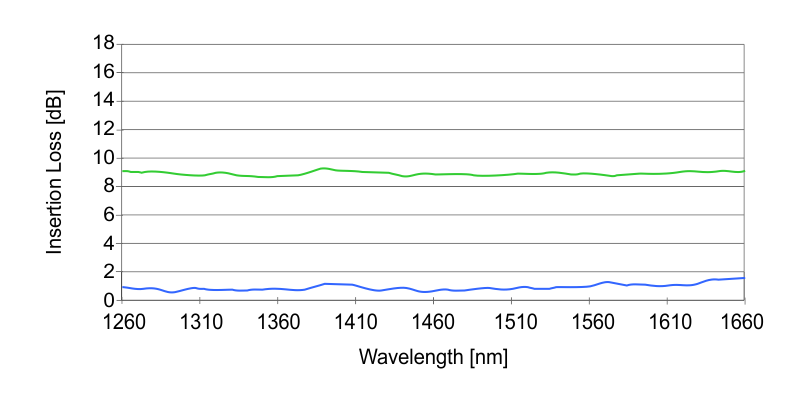

        Оптические параметры разветвителя PLC 1x2, 90/10%

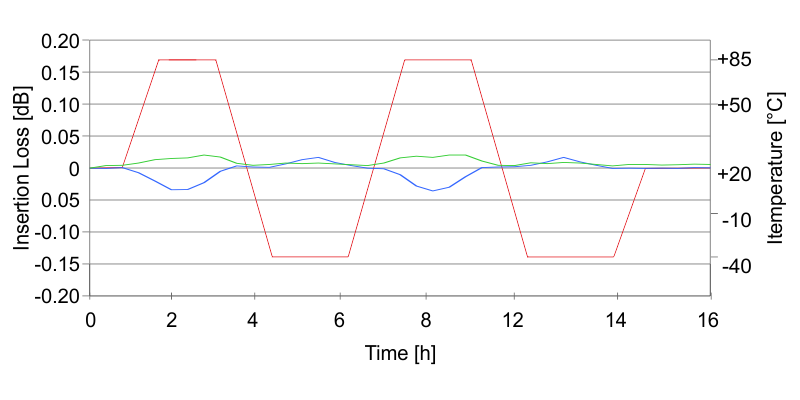

        Разветвитель PLC для температурных испытаний 1x2, 90/10%

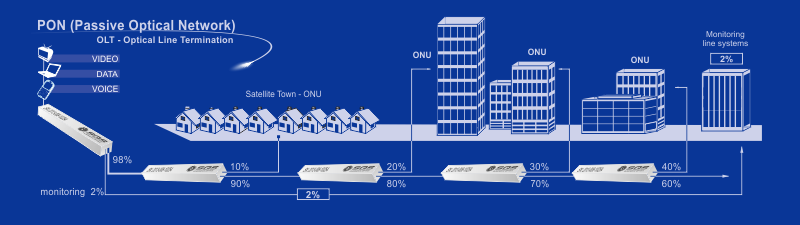

        Пассивная оптическая сеть (PON)

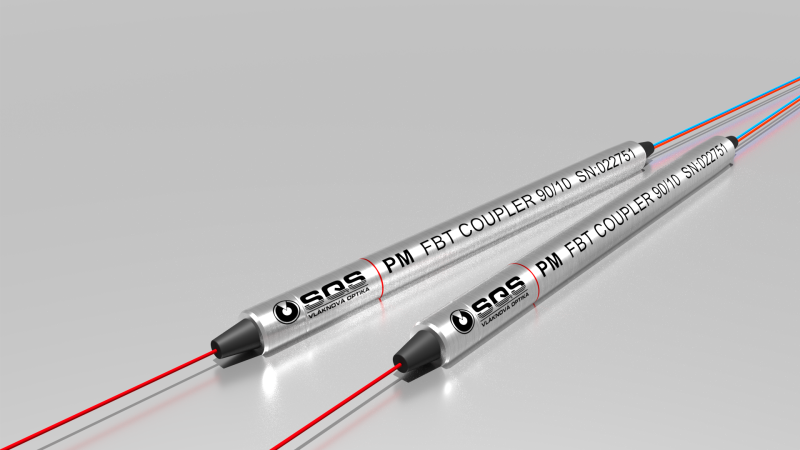

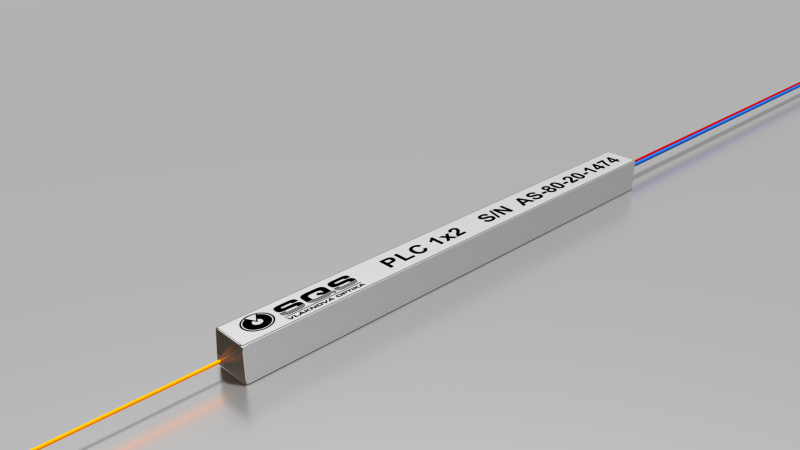

        Конфигурации

        Для доступа к файлам требуется Авторизация
        Документация на асимметричные разветвители PLC
        843.1 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        Связанные товары

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
