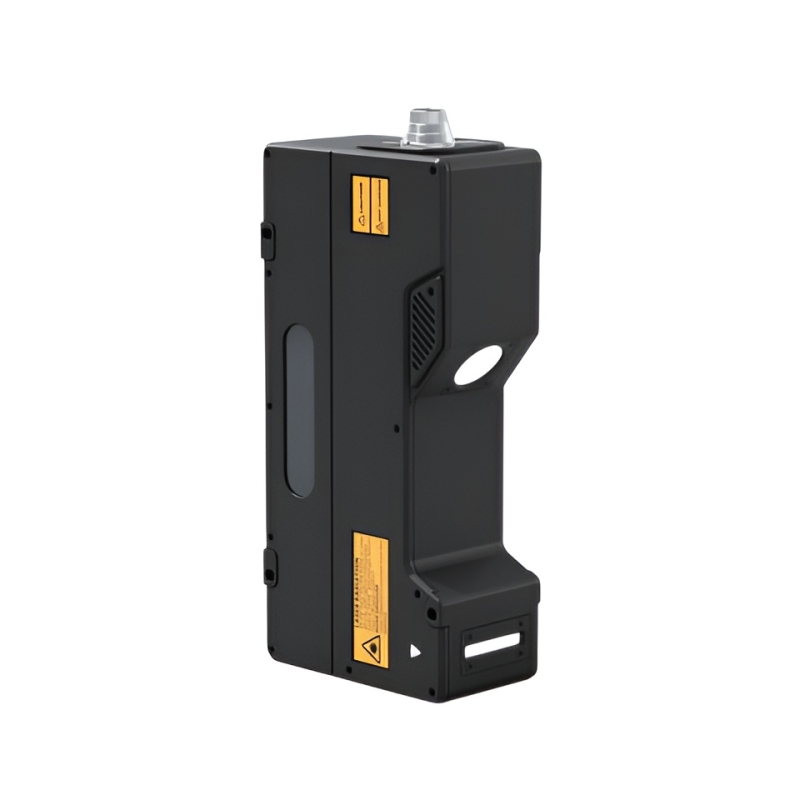

APRI8120 – 3D-лазерный профилировщик, 118 мм

APRI8120 — промышленный 3D-лазерный профилировщик серии APRI, предназначенный для бесконтактного измерения профиля, высоты и геометрических параметров объектов на автоматизированных линиях.

Серия APRI разработана как компактная платформа для встраивания в современные системы контроля. Архитектура «все в одном» исключает необходимость применения внешнего контроллера, благодаря чему упрощаются проектирование, монтаж и пусконаладка оборудования. Такой подход позволяет сократить количество внешних компонентов, уменьшить занимаемое пространство и повысить общую надежность решения.

Для модели APRI8120 характерно сочетание широкой зоны измерения по оси X и высокой точности. При опорном расстоянии 118 мм профилировщик работает с диапазоном по оси X от 73 до 100 мм, формируя до 3200 точек профиля. Это делает устройство эффективным для контроля более габаритных объектов, широких поверхностей и изделий со сложным поперечным профилем. Скорость сканирования до 67 000 Гц позволяет использовать APRI8120 на производственных участках с высокой динамикой процесса, где необходимо получать стабильные данные в реальном времени.

Дополнительным преимуществом серии APRI является наличие расширенного SDK, обеспечивающего интеграцию с программными комплексами заказчика, системами машинного зрения, промышленными ПК и контроллерами.

Благодаря степени защиты IP67, устойчивости к ударным и вибрационным нагрузкам, а также стойкости к промышленным электромагнитным воздействиям, APRI8120 может применяться в жестких условиях эксплуатации, характерных для производственных линий, роботизированных комплексов и автоматических постов контроля качества.

Преимущества:

• увеличенная ширина зоны измерения по оси X;
• интегрированная конструкция без внешнего контроллера;
• высокая точность измерений при широком поле сканирования;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 кГц;
• одновременное получение 3D- и 2D-данных;
• встроенные функции автокоррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI8120 может использоваться для решения следующих задач:

• контроль геометрии широких деталей и заготовок;
• измерение профиля, высоты и формы изделий;
• инспекция поверхностей, кромок, пазов и выступов;
• контроль положения объектов на транспортных и сборочных линиях;
• применение в системах машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 118 мм;
• Диапазон измерения по оси Z: +29 мм / -39 мм;
• Полная шкала: 68 мм;
• Диапазон измерения по оси X, ближняя сторона: 73 мм;
• Диапазон измерения по оси X на опорном расстоянии: 84 мм;
• Диапазон измерения по оси X, дальняя сторона: 100 мм;
• Ширина линии по оси X: 73–100 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,45 мкм;
• Повторяемость по оси X: 7,5 мкм;
• Линейность по оси Z: ±0,01 % F.S.;
• Интервал данных профиля по оси X: 30 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2300–67000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 36 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 15G / 6 мс по каждой оси;
• Виброустойчивость: 10–150 Гц, ускорение 2G по осям X, Y и Z;
• Степень защиты: IP67;
• Габариты: 200 × 54 × 94,5 мм;
• Масса: 1,2 кг.
