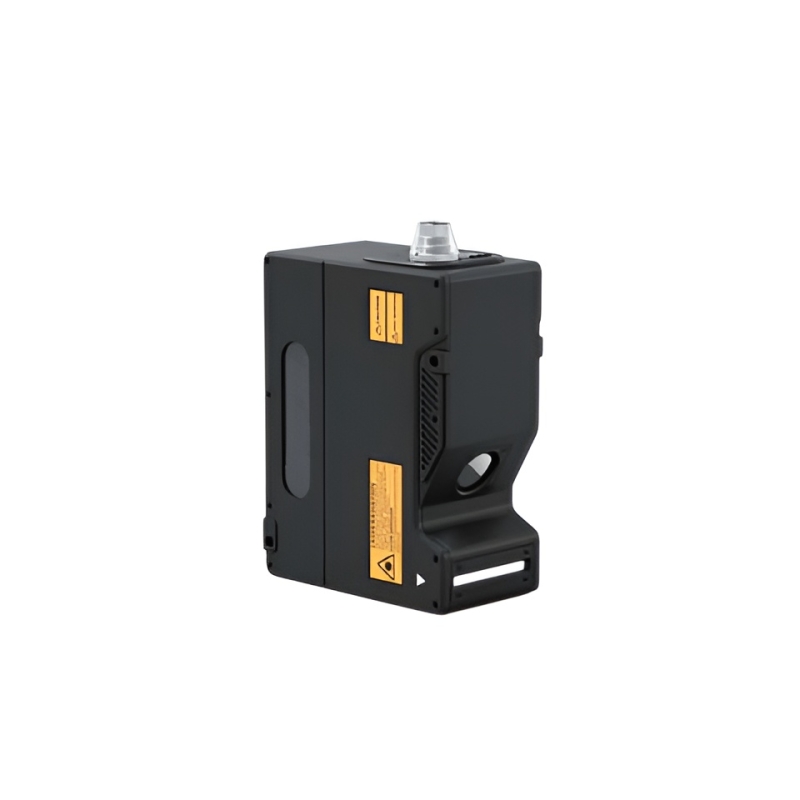

APRI8065E – 3D-лазерный профилировщик, 60 мм

APRI8065E представляет серию APRI — линейку компактных 3D-лазерных профилировщиков, созданных для точного бесконтактного измерения в условиях промышленной эксплуатации. Модель ориентирована на задачи, где требуется надежный контроль профиля, высоты, геометрических параметров и положения объектов при высокой скорости производственного процесса.

Конструкция серии APRI выполнена в интегрированном формате «все в одном», поэтому устройство работает без внешнего контроллера. Такое решение упрощает внедрение в автоматизированные линии, снижает требования к монтажному пространству и позволяет быстрее вводить систему в эксплуатацию. Для предприятий это означает более простую интеграцию, компактную архитектуру оборудования и удобство последующей настройки.

Модель APRI8065E обеспечивает измерение по оси X в диапазоне 15–18 мм, формирует до 3200 точек профиля и поддерживает скорость сканирования от 2300 до 67000 Гц. Благодаря повторяемости по оси Z на уровне 0,12 мкм профилировщик подходит для задач, где важны высокая чувствительность, стабильность результата и точность контроля даже при работе с мелкими элементами профиля.

Одной из особенностей серии является наличие встроенных функций автоматической коррекции и автоматической сшивки, что повышает качество обработки результатов измерений и облегчает работу оператора. Поддержка одновременного вывода 3D- и 2D-данных расширяет возможности применения прибора в системах машинного зрения, а расширенный SDK делает интеграцию в собственное программное обеспечение более гибкой и удобной.

Преимущества:

• компактная интегрированная архитектура без внешнего контроллера;
• высокая точность измерений и стабильная повторяемость;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 кГц;
• поддержка одновременного формирования 3D- и 2D-данных;
• встроенные функции автокоррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet-интерфейс;
• промышленное исполнение со степенью защиты IP67.

Области применения:

• измерение высоты и профиля изделий;
• контроль геометрии деталей и микрорельефа поверхности;
• проверка кромок, пазов, уступов и посадочных зон;
• контроль положения объектов на транспортных и сборочных линиях;
• встраивание в системы автоматической инспекции и контроля качества.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: +6 мм / -8 мм;
• Полная шкала: 14 мм;
• Диапазон измерения по оси X, ближняя сторона: 18 мм;
• Диапазон измерения по оси X на опорном расстоянии: 20 мм;
• Диапазон измерения по оси X, дальняя сторона: 21 мм;
• Ширина линии по оси X: 15–18 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,12 мкм;
• Повторяемость по оси X: 1,5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 5,5 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2300–67000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 36 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 15G / 6 мс по каждой оси;
• Виброустойчивость: 10–150 Гц, ускорение 2G по осям X, Y и Z;
• Степень защиты: IP67;
• Габариты: 136 × 58 × 105 мм;
• Масса: 1,2 кг.
