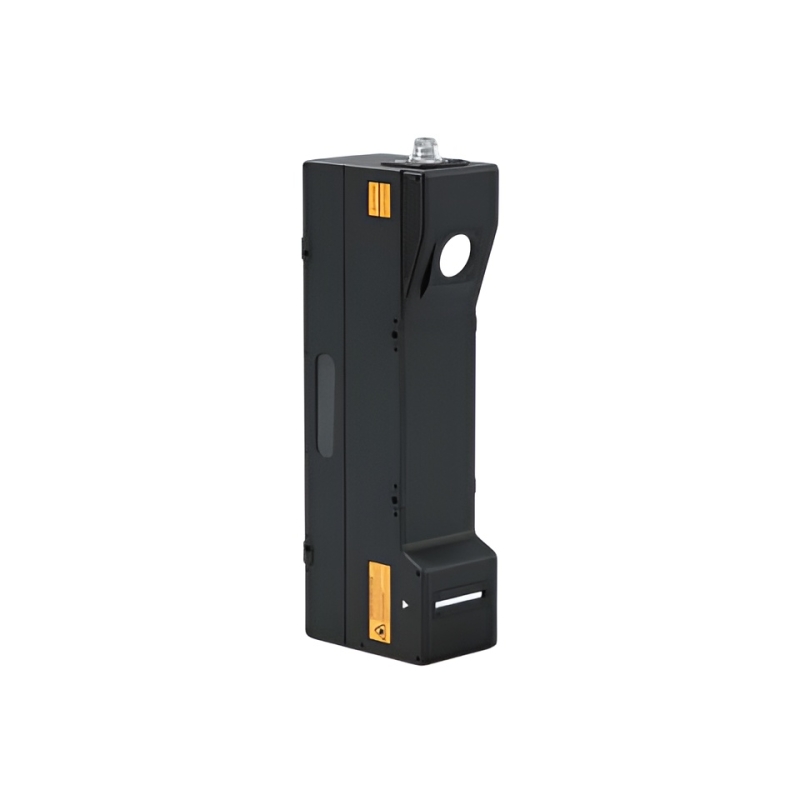

APRI7900 – 3D-лазерный профилировщик, 833 мм

APRI7900 – высокопроизводительный 3D-лазерный профилировщик серии APRI, предназначенный для бесконтактного измерения профиля, высоты и геометрии объектов в промышленной автоматизации. Модель ориентирована на задачи, в которых требуется контролировать крупные изделия, широкие поверхности и протяжённые зоны сканирования при установке датчика на значительном расстоянии от объекта.

Главное достоинство APRI7900 — возможность работать с очень широкой областью измерения. При опорном расстоянии 833 мм модель обеспечивает диапазон по оси X от 320 до 670 мм, что делает её эффективным решением для контроля крупноформатных деталей, листовых материалов, панелей, сборочных узлов и других объектов с большой шириной рабочей зоны. При этом профилировщик формирует до 3200 точек профиля, обеспечивая подробное представление о форме поверхности по всей линии сканирования.

Модель рассчитана на применение в задачах, где важны не только габариты зоны контроля, но и стабильность измерений. Повторяемость по оси Z составляет 12 мкм, а по оси X — 40 мкм, что позволяет использовать APRI7900 для контроля высотных перепадов, анализа профиля, проверки формы и выявления геометрических отклонений на крупногабаритных изделиях.

В модели применяется источник света с длиной волны 450 нм и лазер класса 3R, что делает её пригодной для задач профилирования на широких участках и больших рабочих дистанциях. Промышленное исполнение со степенью защиты IP67, стойкость к вибрациям, ударным нагрузкам и электромагнитным помехам позволяют использовать APRI7900 в тяжёлых условиях эксплуатации на производстве.

Преимущества:

• большая ширина зоны измерения по оси X — до 670 мм;
• работа на значительном опорном расстоянии — 833 мм;
• интегрированная архитектура «все в одном» без внешнего контроллера;
• до 3200 точек профиля по линии сканирования;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• расширенные возможности интеграции через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI7900 подходит для решения следующих задач:

• контроль профиля и геометрии крупногабаритных изделий;
• измерение широких панелей, листовых заготовок и протяжённых поверхностей;
• проверка перепадов высоты, формы и положения объектов;
• инспекция широких кромок, переходных зон и контуров;
• интеграция в автоматизированные системы контроля качества и машинного зрения.

Технические характеристики:

• Рабочее расстояние: 833 мм;
• Диапазон измерения по оси Z: +230 мм / -480 мм;
• Полная шкала: 710 мм;
• Диапазон измерения по оси X, ближняя сторона: 320 мм;
• Диапазон измерения по оси X на опорном расстоянии: 435 мм;
• Диапазон измерения по оси X, дальняя сторона: 670 мм;
• Ширина линии по оси X: 320–670 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 12 мкм;
• Повторяемость по оси X: 40 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 180 мкм;
• Количество точек профиля по оси X: 3200;
• Напряжение питания: 24 В;
• Потребляемая мощность: 60 Вт;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 300 × 67 × 105 мм;
• Масса: 2.3 кг.
