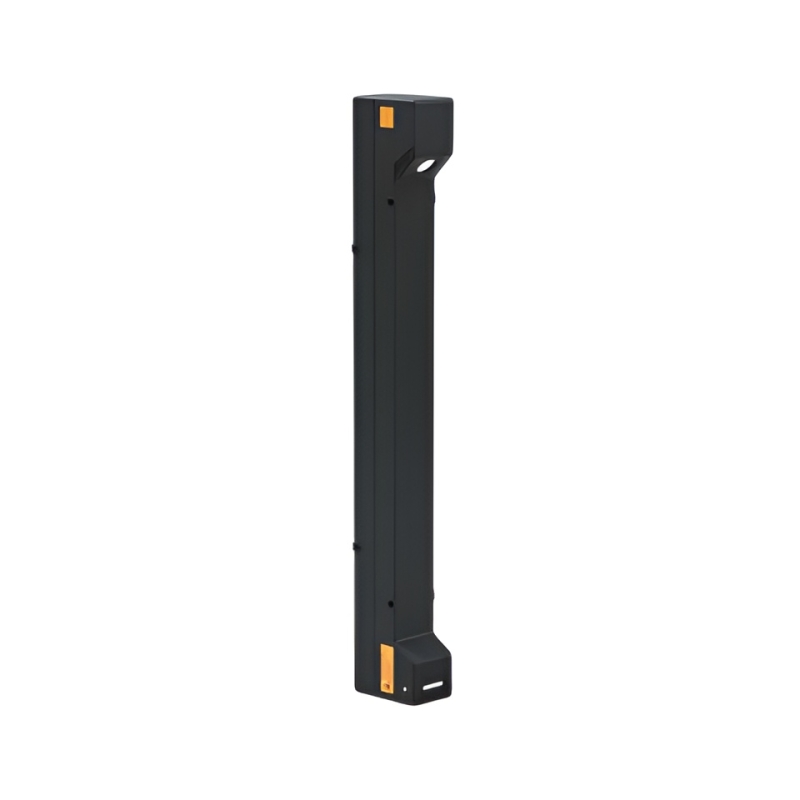

APRI7700 – 3D-лазерный профилировщик, 700 мм

Модель ориентирована на задачи, где необходимо сочетать большую ширину сканирования, значительное опорное расстояние и устойчивую работу в составе систем контроля качества, роботизированных комплексов и машинного зрения.

Серия APRI создана как линейка интегрируемых профилировщиков с архитектурой «все в одном». Это означает, что устройство не требует внешнего контроллера и может быть встроено в оборудование с меньшими затратами на компоновку, подключение и настройку.

Модель APRI7700 выделяется возможностью работы с крупными объектами и протяжёнными зонами контроля. При опорном расстоянии 700 мм профилометр обеспечивает диапазон измерения по оси X от 357 до 460 мм. Благодаря этому устройство подходит для инспекции широких поверхностей, крупногабаритных деталей, листовых материалов, панелей и других изделий, где требуется охват значительной области без потери информативности измерения. При этом система формирует до 3200 точек профиля, что позволяет получать детализированное представление формы объекта по всей ширине сканирования.

В серии SRI особое внимание уделено не только аппаратной части, но и удобству интеграции. Встроенные функции автоматической коррекции и автоматической сшивки помогают повысить качество итоговых данных и упрощают эксплуатацию в составе производственной системы. Поддержка одновременного вывода 3D- и 2D-данных позволяет использовать профилировщик в разных сценариях контроля, а расширенный SDK облегчает подключение к прикладному ПО, системам машинного зрения и промышленным контроллерам. Для передачи данных предусмотрен интерфейс Ethernet 100Base-TX / 1000Base-T.

Модель оснащена источником света с длиной волны 450 нм и лазером класса 3R, что делает ее пригодной для задач профилирования на широких и удалённых участках контроля. Промышленное исполнение со степенью защиты IP67, устойчивость к вибрациям, ударам и электромагнитным воздействиям позволяют использовать APRI7700 в тяжёлых эксплуатационных условиях, характерных для современного производства.

Преимущества:

• большое опорное расстояние — 700 мм;
• широкая зона сканирования по оси X — до 460 мм;
• до 3200 точек профиля по всей ширине измерения;
• пригодность для контроля крупногабаритных изделий и широких поверхностей;
• поддержка вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• расширенные возможности интеграции через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

• контроль профиля и геометрии крупноформатных изделий;
• измерение широких панелей, листовых материалов и протяжённых деталей;
• инспекция поверхностей, кромок и переходных зон на большом рабочем расстоянии;
• контроль высоты и формы объектов на автоматизированных линиях;
• интеграция в системы машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 700 мм;
• Диапазон измерения по оси Z: +140 мм / -175 мм;
• Полная шкала: 315 мм;
• Диапазон измерения по оси X, ближняя сторона: 357 мм;
• Диапазон измерения по оси X на опорном расстоянии: 405 мм;
• Диапазон измерения по оси X, дальняя сторона: 460 мм;
• Ширина линии по оси X: 357–460 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 10 мкм;
• Повторяемость по оси X: 37,5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 150 мкм;
• Количество точек профиля по оси X: 3200;
• Напряжение питания: 24 В;
• Потребляемая мощность: 60 Вт;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 600 × 58 × 86 мм;
• Масса: 3 кг.
