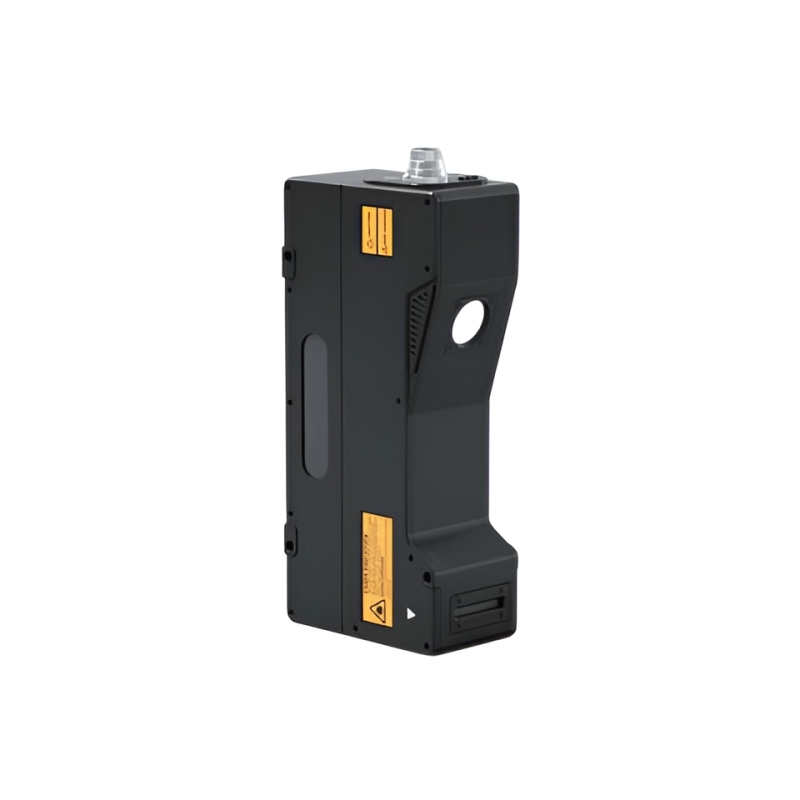

APRI7400R – 3D-лазерный профилировщик, 400 мм

APRI7400R – промышленный 3D-лазерный профилировщик серии APRI, разработанный для бесконтактного контроля профиля, высоты и геометрии изделий в автоматизированных производственных системах. Модель предназначена для задач, где требуется работать с широкой зоной сканирования, большим опорным расстоянием и стабильным получением измерительных данных в условиях реального производства.

Ключевое преимущество APRI7400R – возможность уверенно работать на увеличенном расстоянии до объекта. При опорном расстоянии 400 мм профилометр обеспечивает зону измерения по оси X от 146 до 300 мм, что делает его подходящим для контроля широких деталей, протяжённых поверхностей и изделий, где измерительный модуль должен быть установлен на удалении от контролируемого объекта. При этом система формирует до 3200 точек профиля, сохраняя достаточную детализацию данных по всей ширине линии сканирования.

Модель использует источник света с длиной волны 660 нм, что позволяет применять её в различных промышленных сценариях, требующих стабильного профилирования на значительном рабочем расстоянии. Повторяемость по оси Z составляет 5 мкм, а по оси X – 20 мкм, благодаря чему APRI7400R подходит для измерения высотных перепадов, контроля формы, проверки геометрических параметров и анализа профиля объектов в потоке.

Промышленное исполнение со степенью защиты IP67, устойчивость к ударам, вибрациям и электромагнитным воздействиям позволяют использовать APRI7400R непосредственно на производстве, в том числе в условиях, где оборудование должно сохранять стабильность работы при длительной эксплуатации.

Преимущества:

• увеличенное опорное расстояние – 400 мм;
• широкая зона измерения по оси X – до 300 мм;
• до 3200 точек профиля по оси X;
• источник света с длиной волны 660 нм;
• скорость сканирования до 20 000 Гц;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• интеграция через SDK и Ethernet;
• промышленное исполнение IP67.

Области применения:

• контроль профиля и геометрии широких изделий;
• измерение формы и высоты объектов на увеличенном рабочем расстоянии;
• инспекция крупногабаритных поверхностей, кромок и переходных зон;
• контроль положения изделий на транспортных и производственных линиях;
• интеграция в системы автоматического контроля качества и машинного зрения.

Технические характеристики:

• Рабочее расстояние: 400 мм;
• Диапазон измерения по оси Z: +115 мм / -224 мм;
• Полная шкала: 339 мм;
• Диапазон измерения по оси X, ближняя сторона: 146 мм;
• Диапазон измерения по оси X на опорном расстоянии: 195 мм;
• Диапазон измерения по оси X, дальняя сторона: 300 мм;
• Ширина линии по оси X: 146–300 мм;
• Длина волны источника света: 660 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 5 мкм;
• Повторяемость по оси X: 20 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 90 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 200,5 × 54 × 94 мм;
• Масса: 1,2 кг.
