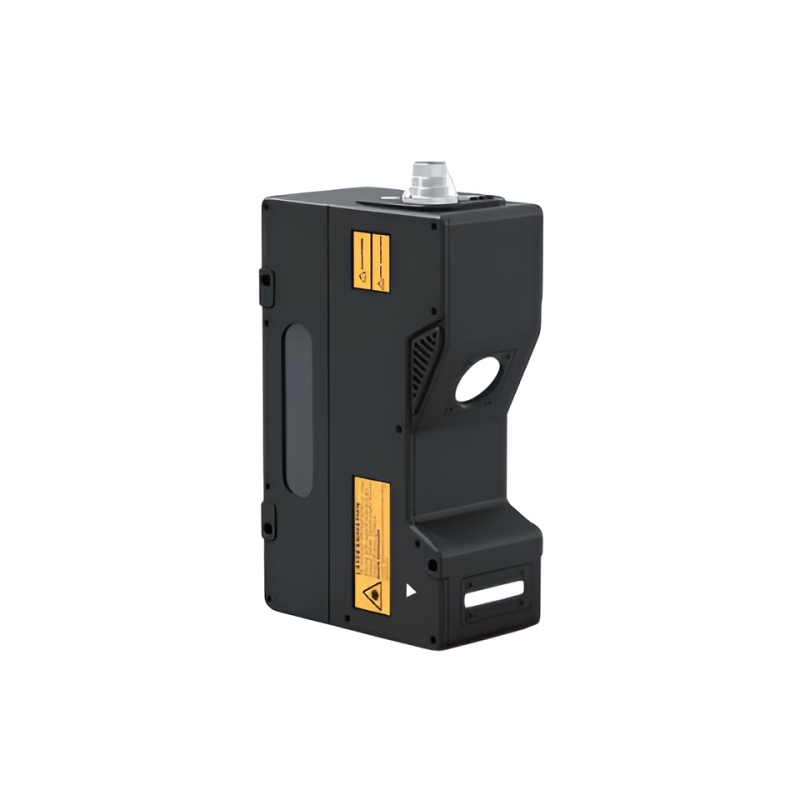

APRI7140 – 3D-лазерный профилировщик, 140 мм

Модель APRI7140 ориентирована на контроль объектов с более широкой областью сканирования. При опорном расстоянии 140 мм профилировщик обеспечивает диапазон измерения по оси X от 70 до 110 мм и формирует до 3200 точек профиля. Это делает его подходящим решением для анализа широких деталей, поверхностей и изделий, где необходимо получать детализированные данные по всей зоне контроля.

Высокая точность измерения остается одной из ключевых особенностей модели. Повторяемость по оси Z составляет 0,5 мкм, а линейность достигает ±0,02 % F.S. Благодаря этому APRI7140 может использоваться в задачах, связанных с контролем геометрии, оценкой перепадов высоты, проверкой профиля поверхности и измерением характерных элементов изделий.

Скорость сканирования до 20 000 Гц позволяет применять профилировщик на автоматических линиях с непрерывным движением продукции. Прибор передает данные в реальном времени, что особенно важно для задач поточного контроля и встроенной инспекции в составе производственного оборудования.

Серия APRI также предоставляет дополнительные возможности для интеграции и обработки данных. Встроенные функции автоматической коррекции и автоматической сшивки помогают повысить точность результатов и упростить работу с измерительной системой. Поддержка одновременного вывода 3D- и 2D-данных расширяет сферу применения профилировщика, а расширенный SDK облегчает подключение к специализированному ПО, системам автоматизации и платформам машинного зрения. Передача данных осуществляется через Ethernet 100Base-TX / 1000Base-T.

Преимущества:

• широкая зона измерения по оси X — до 110 мм;
• интегрированная конструкция без внешнего контроллера;
• до 3200 точек профиля для детализированного анализа;
• повторяемость по оси Z 0,5 мкм;
• скорость сканирования до 20 000 Гц;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI7140 может использоваться для решения следующих задач:

• контроль геометрии широких деталей и заготовок;
• измерение профиля, высоты и формы изделий;
• инспекция поверхностей, уступов, пазов и кромок;
• контроль положения объектов на автоматизированных и роботизированных линиях;
• интеграция в системы машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 140 мм;
• Диапазон измерения по оси Z: +34 мм / -54 мм;
• Полная шкала: 88 мм;
• Диапазон измерения по оси X, ближняя сторона: 70 мм;
• Диапазон измерения по оси X на опорном расстоянии: 86 мм;
• Диапазон измерения по оси X, дальняя сторона: 110 мм;
• Ширина линии по оси X: 70–110 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,5 мкм;
• Повторяемость по оси X: 7,5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси Z: 30 мкм;
• Интервал данных профиля по оси X: 30 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 155,5 × 54 × 94,5 мм;
• Масса: около 1,0 кг.
