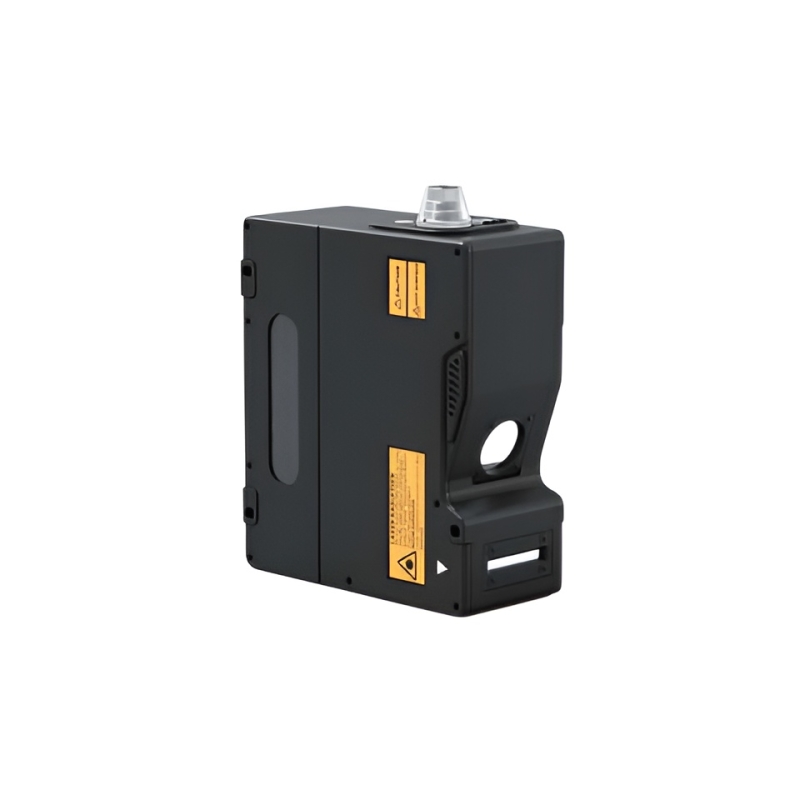

APRI7120R – 3D-лазерный профилировщик, 120 мм

APRI7120R – модель серии APRI, предназначенная для высокоточного измерения профиля, высоты и геометрии объектов в составе автоматизированных производственных систем. Устройство разработано для интеграции в линии контроля, инспекционные станции и комплексы машинного зрения, где требуется стабильное получение данных в реальном времени и надежная работа в промышленной среде.

Особенностью APRI7120R является применение источника света с длиной волны 650 нм. В сочетании с высокой точностью измерений это делает модель эффективным решением для широкого круга задач промышленной инспекции. Профилировщик работает с диапазоном по оси X от 41 до 53 мм, формирует до 3200 точек профиля и обеспечивает повторяемость по оси Z на уровне 0,6 мкм. Такие характеристики позволяют использовать прибор для контроля рельефа поверхности, измерения перепадов высоты, проверки формы деталей и анализа профиля изделий.

Скорость сканирования до 20 000 Гц дает возможность применять APRI7120R на автоматизированных линиях с непрерывным движением продукции. При этом пользователь получает стабильный поток измерительных данных без необходимости усложнять систему дополнительными внешними модулями управления. Благодаря степени защиты IP67, устойчивости к вибрациям, ударным нагрузкам и промышленным электромагнитным воздействиям, APRI7120R подходит для эксплуатации непосредственно в производственных условиях, включая участки с повышенными требованиями к надежности оборудования.

Преимущества:

• красный лазер с длиной волны 650 нм;
• компактная конструкция «все в одном» без внешнего контроллера;
• до 3200 точек профиля по оси X;
• повторяемость по оси Z 0,6 мкм;
• скорость сканирования до 20 000 Гц;
• одновременный вывод 3D- и 2D-данных;
• встроенные функции автокоррекции и автоматической сшивки;
• интеграция через SDK и Ethernet-интерфейс;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI7120R может использоваться для решения следующих задач:

• измерение профиля и высоты изделий;
• контроль формы и геометрических параметров деталей;
• инспекция кромок, пазов, уступов и поверхностных переходов;
• контроль положения объектов на автоматизированных линиях;
• применение в системах машинного зрения и промышленного контроля качества.

Технические характеристики:

• Рабочее расстояние: 120 мм;
• Диапазон измерения по оси Z: +12,5 мм / -14,5 мм;
• Полная шкала: 27 мм;
• Диапазон измерения по оси X, ближняя сторона: 41 мм;
• Диапазон измерения по оси X на опорном расстоянии: 46 мм;
• Диапазон измерения по оси X, дальняя сторона: 53 мм;
• Ширина линии по оси X: 41–53 мм;
• Длина волны источника света: 650 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,6 мкм;
• Повторяемость по оси X: 4 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 16 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2800–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 136 × 54 × 118 мм;
• Масса: около 1,0 кг.
