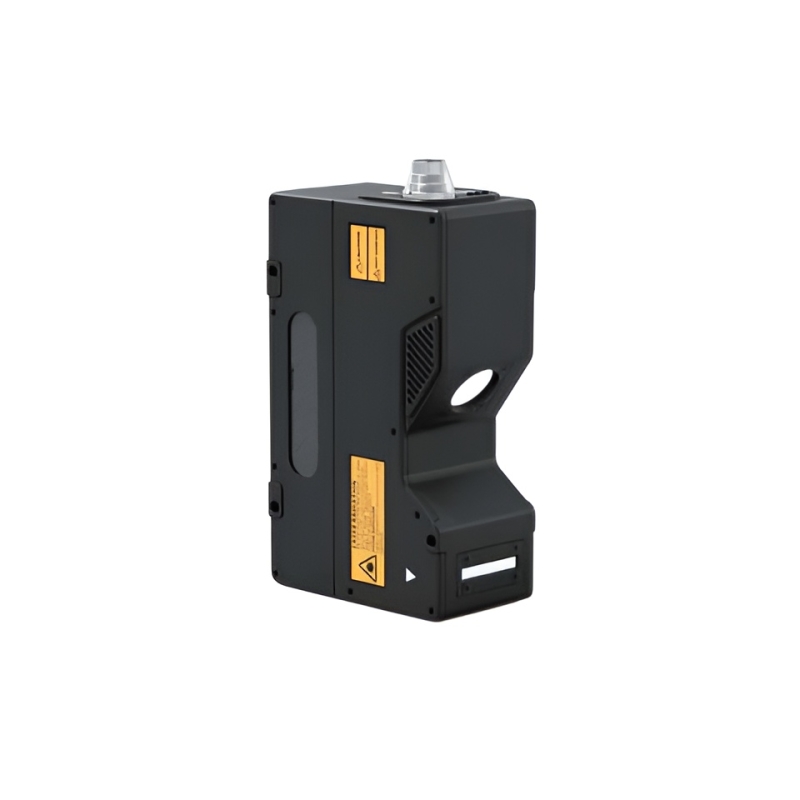

APRI7080 – 3D-лазерный профилировщик, 80 мм

APRI7080 – это 3D-лазерный профилировщик серии APRI, разработанный для задач бесконтактного измерения, где требуется уверенный контроль профиля, высоты и геометрии объектов в условиях промышленной эксплуатации. Модель подходит для применения в автоматизированных системах инспекции, на производственных линиях и в составе измерительных комплексов, где важны точность, стабильность и удобство интеграции.

Модель APRI7080 обеспечивает измерение по оси X в диапазоне от 51 до 69 мм и формирует до 3200 точек профиля, что позволяет получать детализированную информацию о поверхности и точно фиксировать отклонения формы. При опорном расстоянии 80 мм устройство может применяться для контроля деталей и изделий с более широкой зоной сканирования, чем у младших моделей линейки.

Скорость сканирования до 20 000 Гц делает APRI7080 эффективным решением для линий с непрерывным движением продукции, где необходимо поддерживать стабильный поток измерительных данных. Повторяемость по оси Z на уровне 0,4 мкм позволяет использовать профилировщик в задачах, связанных с контролем высотных перепадов, профиля поверхности, кромок, пазов и других геометрических элементов.

Серия APRI также предусматривает расширенные функциональные возможности обработки и интеграции. Встроенные алгоритмы автоматической коррекции и автоматической сшивки помогают повысить качество результата и упростить эксплуатацию системы. Защита корпуса по классу IP67, стойкость к вибрационным и ударным нагрузкам, а также соответствие промышленным требованиям по электромагнитной совместимости позволяют эксплуатировать APRI7080 непосредственно на производстве, включая сложные и нагруженные участки.

Преимущества:

• увеличенная зона измерения по оси X;
• интегрированная конструкция без внешнего контроллера;
• до 3200 точек профиля для детального анализа поверхности;
• повторяемость по оси Z 0,4 мкм;
• скорость сканирования до 20 000 Гц;
• одновременный вывод 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet;
• промышленное исполнение со степенью защиты IP67.

Области применения:

APRI7080 может использоваться для решения следующих задач:

• контроль профиля и высоты изделий;
• измерение геометрии деталей и заготовок;
• инспекция кромок, пазов, уступов и поверхностных переходов;
• контроль положения объектов на автоматизированных линиях;
• интеграция в системы машинного зрения и автоматического контроля качества.

Технические характеристики:

• Рабочее расстояние: 80 мм;
• Диапазон измерения по оси Z: +18 мм / -24,5 мм;
• Полная шкала: 42,5 мм;
• Диапазон измерения по оси X, ближняя сторона: 51 мм;
• Диапазон измерения по оси X на опорном расстоянии: 58 мм;
• Диапазон измерения по оси X, дальняя сторона: 69 мм;
• Ширина линии по оси X: 51–69 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,4 мкм;
• Повторяемость по оси X: 5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Линейность по оси X: ±0,02 % F.S.;
• Интервал данных профиля по оси Z: 20 мкм;
• Интервал данных профиля по оси X: 20 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 155,5 × 54 × 94,5 мм;
• Масса: 1,15 кг.
