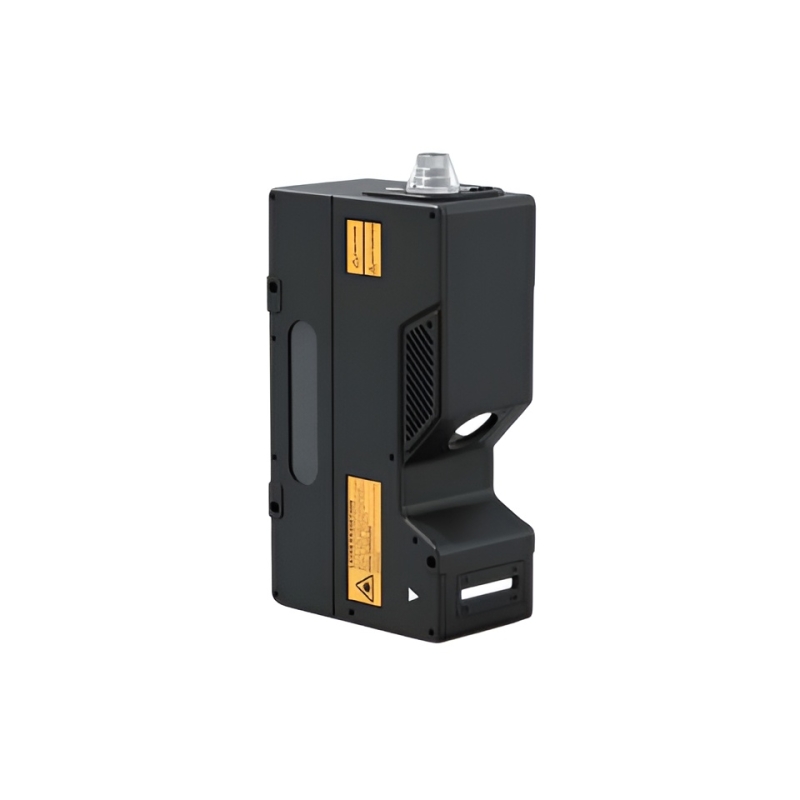

APRI7050 – 3D-лазерный профилировщик, 50 мм

Модель APRI7050 рассчитана на измерение объектов в диапазоне по оси X от 26 до 30 мм и при этом формирует до 3200 точек профиля. Это дает возможность получать детализированные данные о контролируемой поверхности и использовать прибор в задачах, где требуется уверенное распознавание профиля и геометрических особенностей изделия. Повторяемость по оси Z составляет 0,2 мкм, что обеспечивает высокую воспроизводимость результатов при серийных измерениях.

В отличие от моделей, ориентированных на предельную скорость, APRI7050 делает акцент на сбалансированном сочетании точности, производительности и устойчивой работы в промышленной среде. Скорость сканирования до 20 000 Гц позволяет применять его на автоматизированных участках контроля, где необходимо вести непрерывное измерение в режиме реального времени без потери качества данных.

Для повышения удобства эксплуатации серия APRI поддерживает автоматическую коррекцию и автоматическую сшивку, а также обеспечивает одновременный вывод 3D- и 2D-данных. Это расширяет спектр задач, которые можно решать с помощью одного прибора, и делает профилировщик удобным инструментом для систем машинного зрения, контроля качества и технологического мониторинга. Наличие расширенного SDK упрощает интеграцию с прикладным программным обеспечением, промышленными контроллерами и вычислительными платформами.

Промышленное исполнение IP67, устойчивость к ударам, вибрациям и электромагнитным воздействиям позволяют использовать APRI7050 непосредственно в производственной среде, включая линии с повышенными требованиями к надежности оборудования.

Преимущества:

• компактное исполнение с интегрированной архитектурой;
• работа без внешнего контроллера;
• до 3200 точек профиля по оси X;
• повторяемость по оси Z 0,2 мкм;
• скорость сканирования до 20 000 Гц;
• поддержка одновременного вывода 3D- и 2D-данных;
• функции автоматической коррекции и автоматической сшивки;
• удобная интеграция через SDK и Ethernet-интерфейс;
• промышленная защита IP67.

Области применения:

• контроля высоты и профиля изделий;
• измерения геометрических параметров деталей;
• инспекции уступов, пазов, кромок и переходов;
• позиционирования объектов на автоматизированных линиях;
• встраивания в системы машинного зрения и промышленного контроля качества.

Технические характеристики:

• Рабочее расстояние: 50 мм;
• Диапазон измерения по оси Z: +7,5 мм / -8,5 мм;
• Полная шкала: 16 мм;
• Диапазон измерения по оси X, ближняя сторона: 26 мм;
• Диапазон измерения по оси X на опорном расстоянии: 28 мм;
• Диапазон измерения по оси X, дальняя сторона: 30 мм;
• Ширина линии по оси X: 26–30 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 2,5 мкм;
• Линейность по оси Z: ±0,02 % F.S.;
• Интервал данных профиля по оси X: 10 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 1500–20000 Гц;
• Температурная стабильность: 0,01 % F.S./°C;
• Интерфейс передачи данных: Ethernet 100Base-TX / 1000Base-T;
• Входы: дифференциальный энкодер (триггер), вход стартового сигнала;
• Напряжение питания: 24 В;
• Потребляемая мощность: 45 Вт;
• Рабочая температура: от 0 до +50 °C;
• Температура хранения: от -20 до +70 °C;
• Рабочая влажность: 35–85 %, без конденсации;
• Защита от электростатического разряда: контактный разряд 4 кВ, воздушный разряд 8 кВ;
• Защита от EFT: в соответствии с IEC 61000-4-4;
• Ударопрочность: 50G / 3 мс по каждой оси;
• Виброустойчивость: 10G, 10–500 Гц;
• Степень защиты: IP67;
• Габариты: 165,5 × 54 × 94,5 мм;
• Масса: около 1,1 кг.
