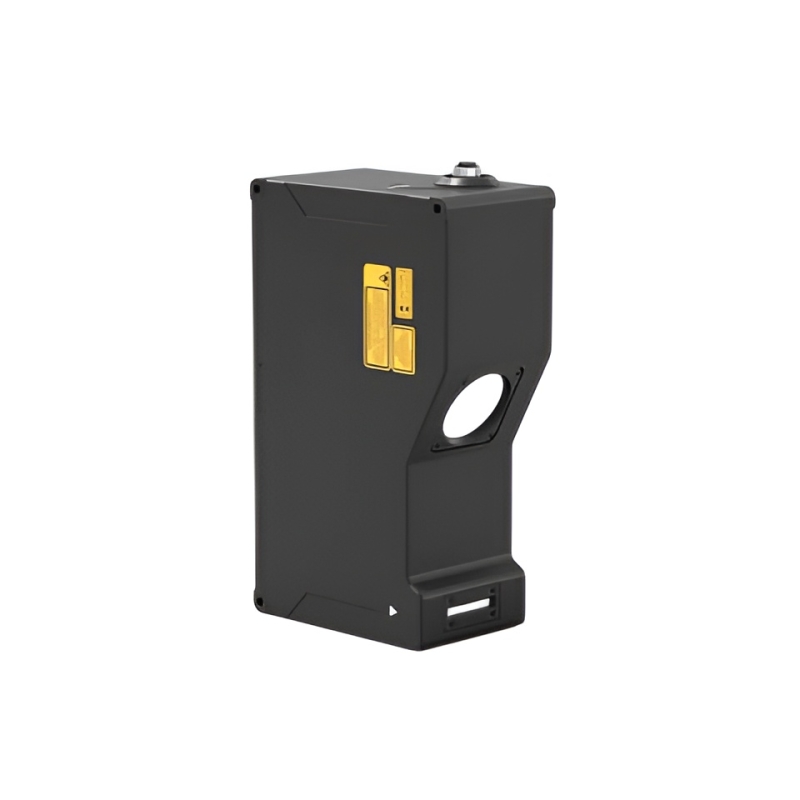

APR9160 – 3D лазерный профилировщик, 160 мм

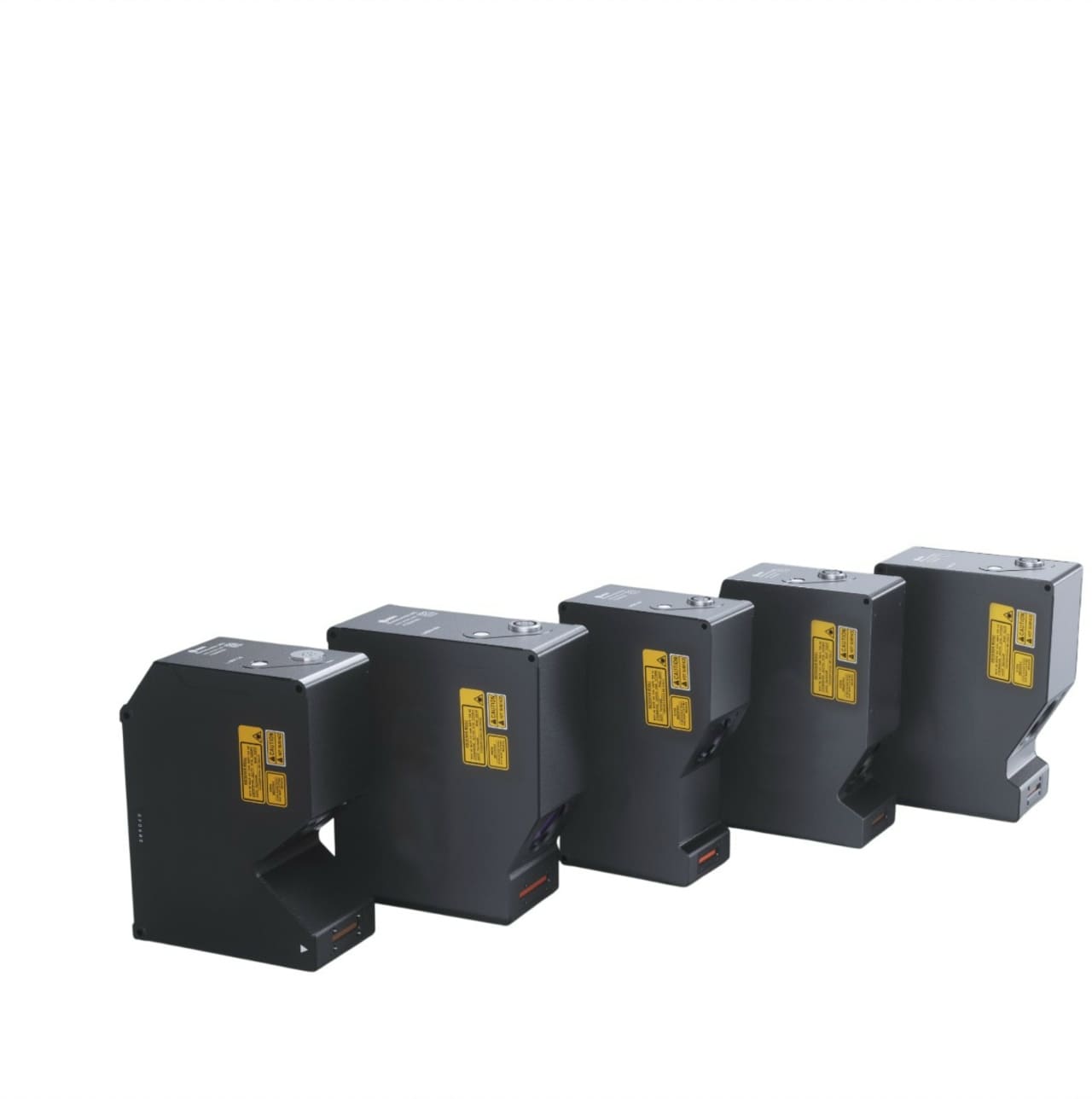

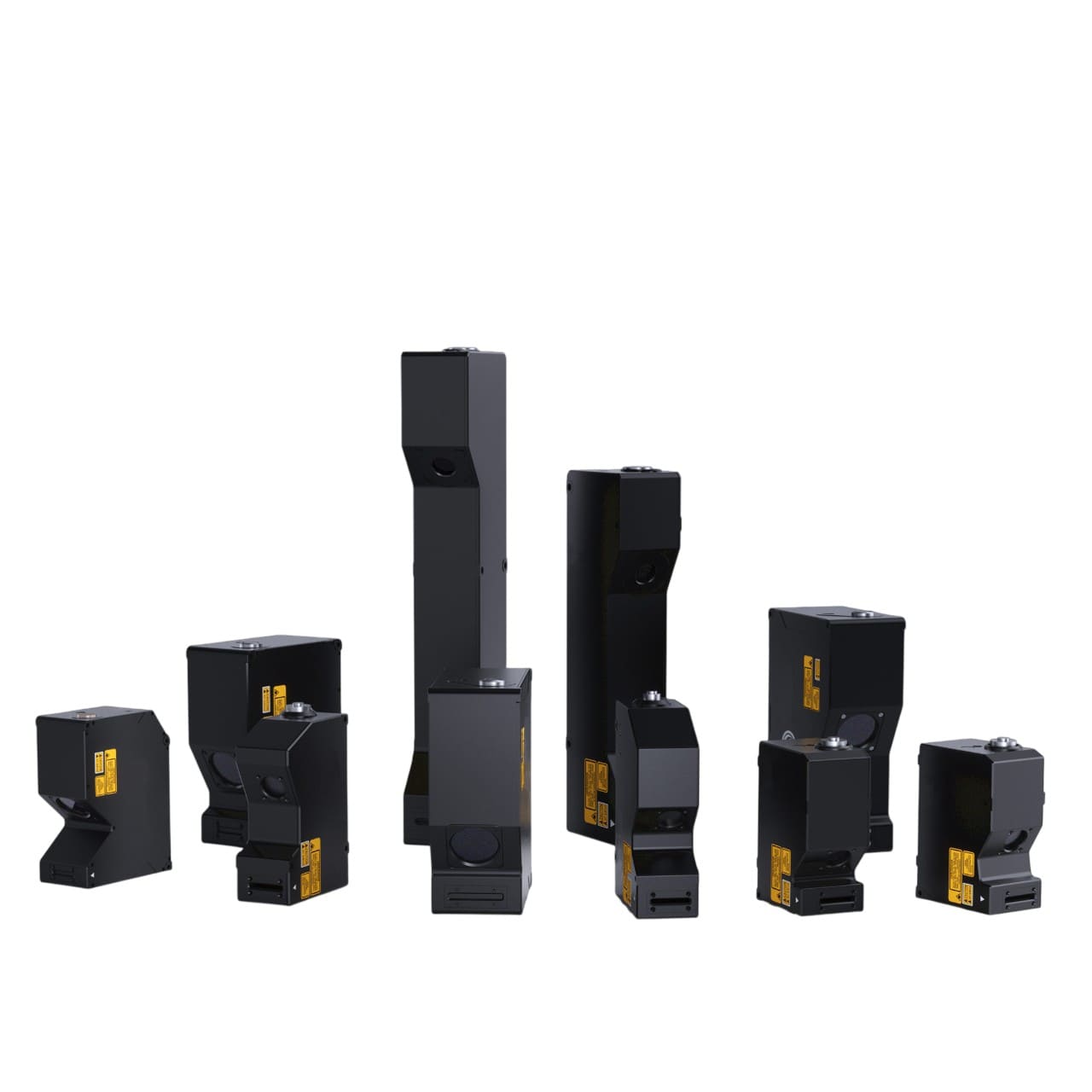

Серия APR представляет собой линейку 3D-профилировщиков для промышленного применения, охватывающую задачи от микроизмерений до контроля деталей и поверхностей с увеличенной зоной обзора. Для всей серии характерны высокая скорость профилирования, удобная интеграция в системы машинного зрения, промышленная надежность и возможность непрерывной работы в составе производственного оборудования.

Ключевая особенность данной модели – формирование профиля с разрешением до 6400 точек по оси X. Это позволяет получать подробные данные о форме поверхности, выявлять мелкие дефекты, контролировать геометрические отклонения и анализировать сложные элементы рельефа. При интервале контурных данных 19 мкм профилометр подходит для задач, где важны высокая информативность измерения и точное воспроизведение профиля.

Ширина зоны сканирования по оси X составляет от 84 до 120 мм, что делает APR9160 эффективным для контроля элементов на деталях малого и среднего формата. Источник излучения с длиной волны 405 нм обеспечивает стабильную работу на различных типах поверхностей, включая материалы со сложными отражающими свойствами.

По точностным параметрам APR9160 подходит для высокоточного промышленного контроля. Повторяемость по оси Z составляет 1,5 мкм, по оси X – 4 мкм, а линейность по оси Z достигает ±0,02% от полного диапазона. Скорость сканирования до 13 000 Гц позволяет использовать модель как в составе измерительных станций, так и на автоматизированных производственных линиях.

Области применения

APR9160 может использоваться для решения следующих задач:

• контроль профиля и геометрии деталей;
• измерение высоты, формы и положения элементов;
• анализ кромок, пазов, канавок, выступов и переходов;
• выявление поверхностных дефектов и отклонений формы;
• инспекция изделий в электронике, приборостроении, машиностроении и автоматизированных системах контроля;
• интеграция в комплексы машинного зрения и линии контроля качества.

Преимущества:

• разрешение профиля по оси X — до 6400 точек;
• широкая зона сканирования по оси X;
• высокая точность и стабильная повторяемость;
• скорость сканирования до 13 000 Гц;
• точное измерение профиля и рельефа поверхности;
• поддержка Ethernet, энкодера и программируемых I/O;
• надежная работа в промышленной среде;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 160 мм;
• Диапазон измерения по оси Z: 90 мм;
• Ширина измерения по оси X, ближняя граница: 84 мм;
• Ширина измерения по оси X на базовом расстоянии: 99 мм;
• Ширина измерения по оси X, дальняя граница: 120 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 1,5 мкм;
• Повторяемость по оси X: 4 мкм;
• Линейность по оси Z: ±0,02% от F.S.;
• Интервал контурных данных по оси X: 19 мкм;
• Количество точек профиля по оси X: 6400;
• Скорость сканирования: 1500–13 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 205 × 127 × 70,5 мм;
• Масса: 2020 г.
