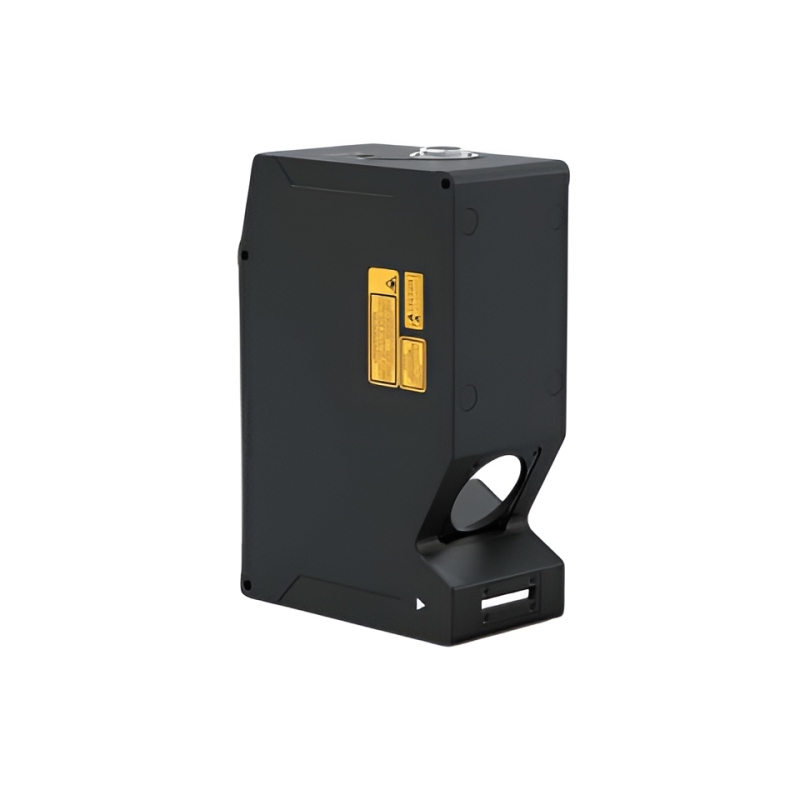

APR9061 – 3D лазерный профилировщик, 60 мм

APR9061 – промышленный 3D лазерный профилировщик серии APR, разработанный для задач, в которых особенно важны высокая плотность профиля, микронная точность и стабильная работа в составе автоматизированных измерительных и инспекционных систем.

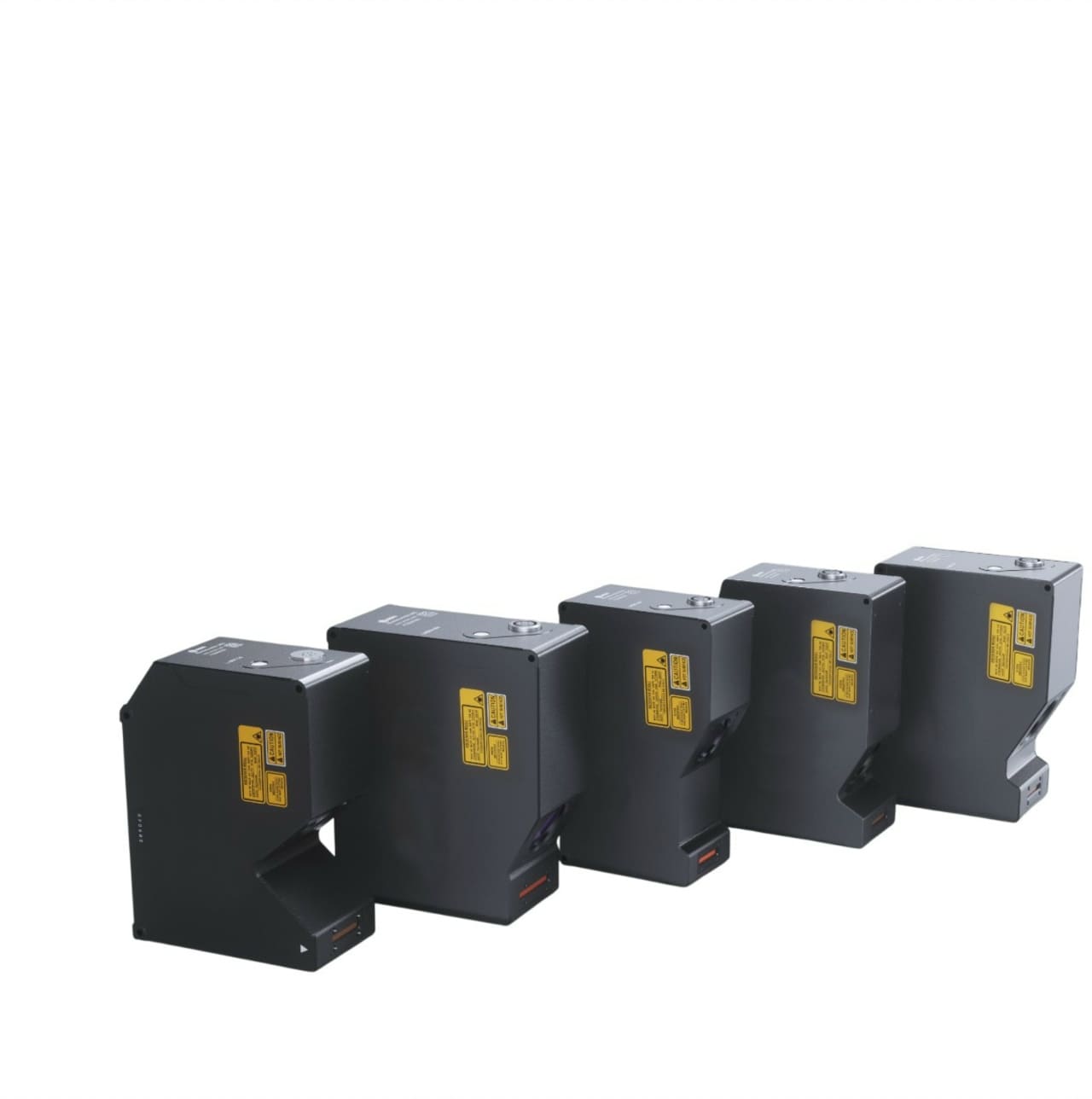

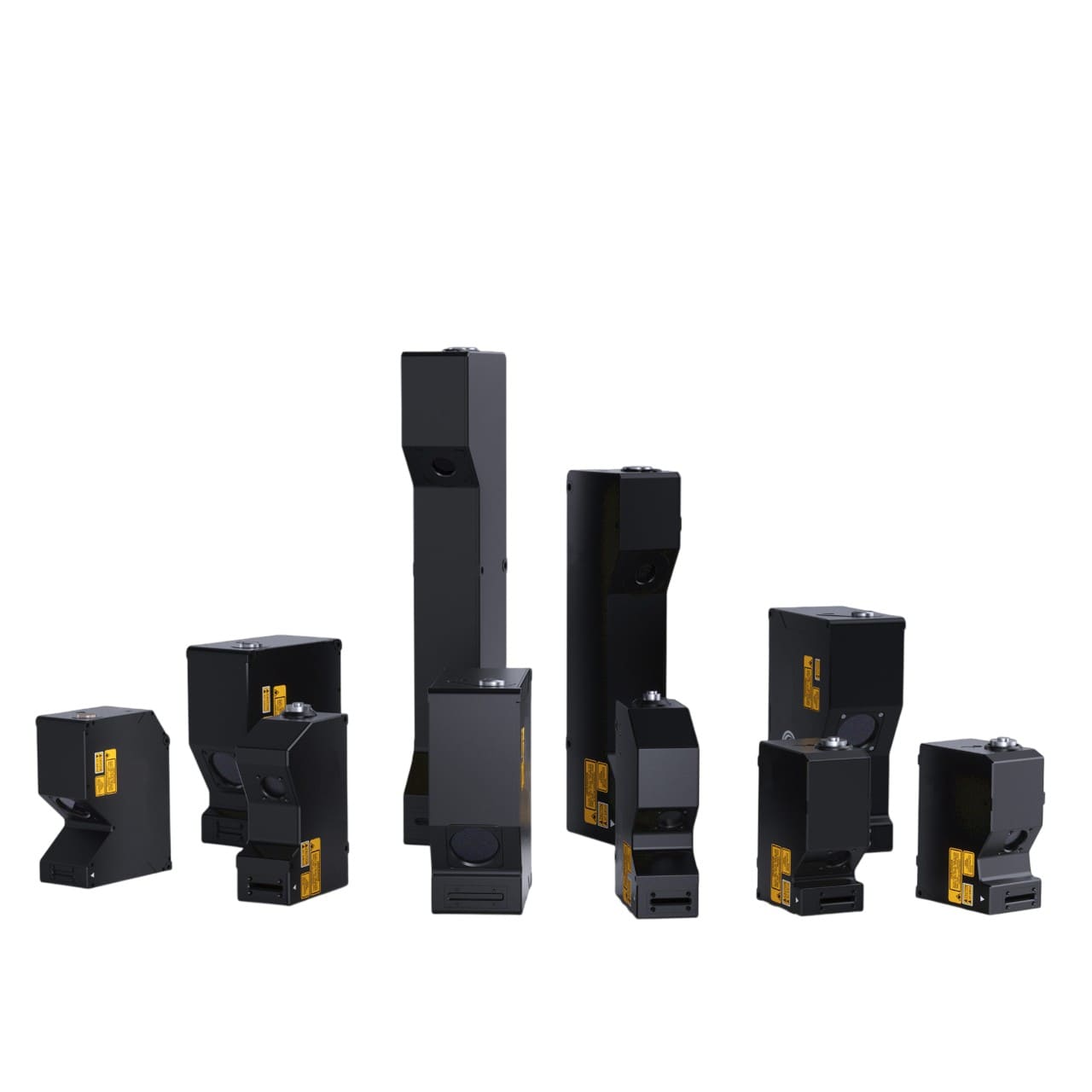

Серия APR объединяет линейку 3D-профилировщиков для промышленного применения – от датчиков для микроизмерений до моделей с расширенной зоной сканирования. Для всех устройств серии характерны высокая точность, надежная работа в производственной среде, поддержка интеграции в системы машинного зрения и совместимость с автоматизированными линиями контроля.

Одной из ключевых особенностей модели является разрешение профиля по оси X до 6400 точек. В сочетании с интервалом контурных данных 5 мкм это позволяет получать очень подробную картину поверхности и уверенно выявлять незначительные отклонения формы, микродефекты, неровности, кромки, канавки и выступы. Такой уровень детализации особенно востребован в задачах прецизионного контроля, где важна не только общая геометрия, но и точное распознавание мелких особенностей поверхности.

По метрологическим параметрам APR9061 ориентирован на задачи высокоточного контроля. Повторяемость по оси Z составляет 0,2 мкм, по оси X – 1,2 мкм, а линейность по оси Z достигает ±0,02% от полного диапазона. Скорость сканирования до 13 000 Гц позволяет применять прибор не только в лабораторных и измерительных установках, но и в автоматизированных линиях, где необходимо сочетание высокой точности и производительности.

Области применения

APR9061 подходит для решения следующих задач:

• измерение профиля и микрогеометрии деталей;
• контроль высоты, рельефа и формы элементов;
• анализ кромок, пазов, канавок и тонких выступов;
• выявление микродефектов и поверхностных отклонений;
• инспекция электронных компонентов и прецизионных изделий;
• применение в электронике, приборостроении, микрообработке и автоматизированных системах контроля качества.

Преимущества:

• разрешение профиля по оси X — до 6400 точек;
• высокая детализация поверхности благодаря шагу 5 мкм;
• микронная точность и стабильная повторяемость измерений;
• скорость сканирования до 13 000 Гц;
• синий лазер 405 нм для стабильной работы с различными поверхностями;
• удобная интеграция в системы автоматизации и машинного зрения;
• поддержка Ethernet и энкодера;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 14,5 мм;
• Ширина измерения по оси X, ближняя граница: 25 мм;
• Ширина измерения по оси X на базовом расстоянии: 27 мм;
• Ширина измерения по оси X, дальняя граница: 30 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 1,2 мкм;
• Линейность по оси Z: ±0,02% от F.S.;
• Интервал контурных данных по оси X: 5 мкм;
• Количество точек профиля по оси X: 6400;
• Скорость сканирования: 1500–13 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 15G / 6 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 189 × 125,5 × 67 мм;
• Масса: 2050 г.
