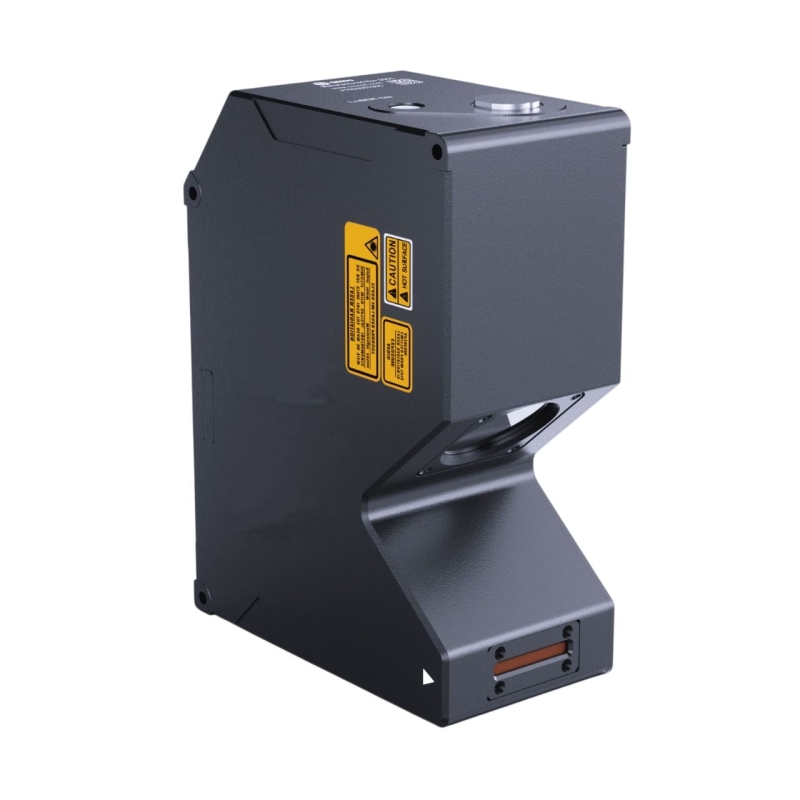

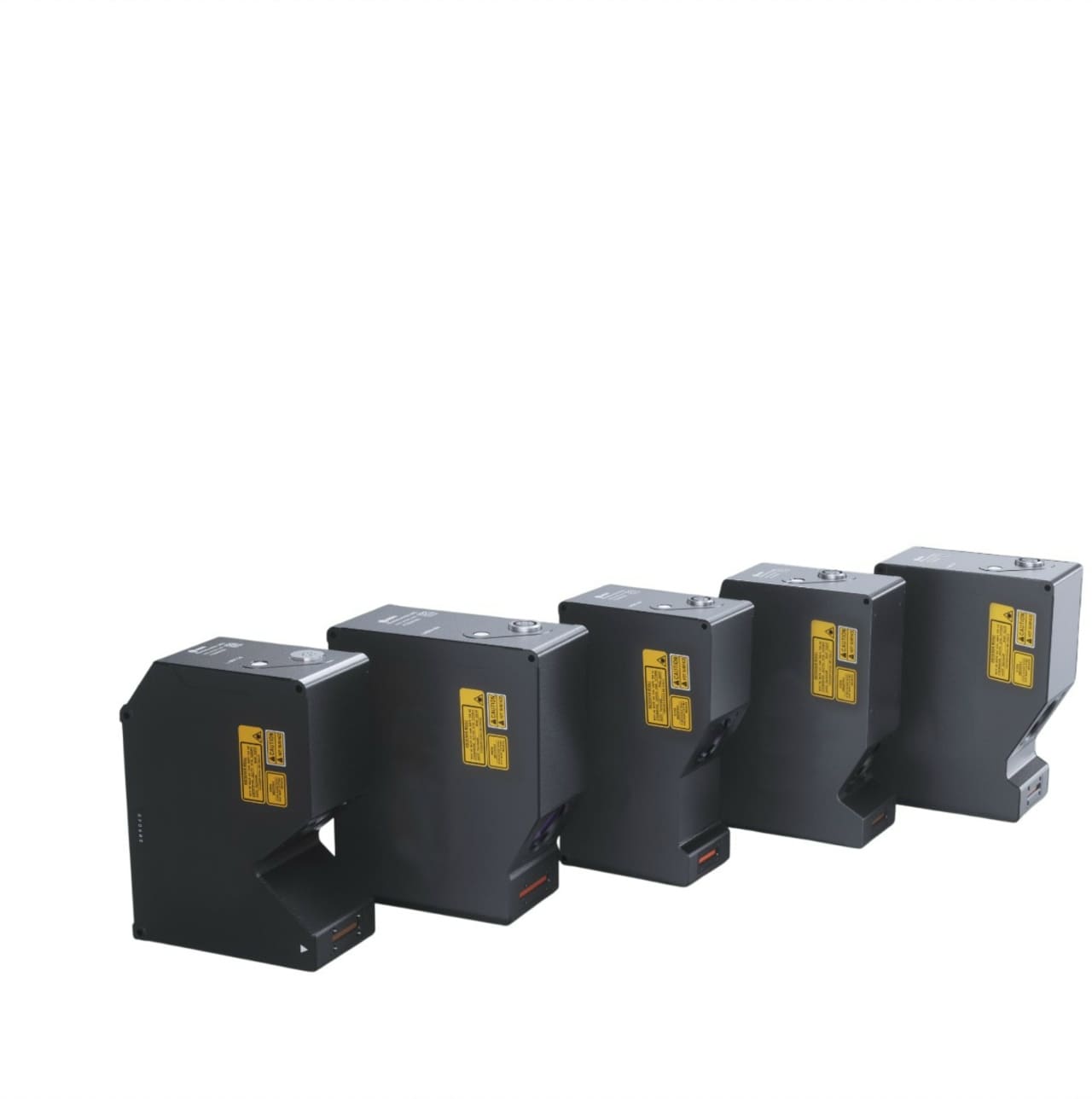

APR9041 – 3D лазерный профилировщик, 42 мм

APR9041 — прецизионный 3D лазерный профилировщик серии APR, предназначенный для задач, в которых критичны высокая плотность профиля, минимальный шаг измерения и стабильная работа при автоматизированном контроле.

При базовом расстоянии 42 мм профилировщик формирует зону измерения по оси X от 18 до 20 мм и обеспечивает диапазон по оси Z 8,2 мм. Такое сочетание параметров позволяет использовать модель для контроля миниатюрных деталей, тонких кромок, канавок, выступов, посадочных зон и других элементов, где требуется высокая пространственная детализация.

Ключевая особенность APR9041 — разрешение профиля по оси X до 6400 точек. В сочетании с интервалом контурных данных 3 мкм это даёт очень подробную картину поверхности и позволяет точно фиксировать даже незначительные отклонения формы. Такие характеристики делают модель эффективным инструментом для задач высокоточного геометрического анализа.

В качестве источника используется синий лазер 405 нм, хорошо подходящий для измерения сложных по отражению поверхностей. Скорость сканирования до 13 000 Гц позволяет применять профилировщик как в измерительных системах, так и в автоматизированных производственных линиях, где важны и точность, и производительность. Для подключения предусмотрены интерфейсы RS232, Ethernet 100Base-TX / 1000Base-T и поддержка энкодера, что упрощает интеграцию в промышленное оборудование.

Корпус профилировщик соответствует степени защиты IP67, благодаря чему устройство подходит для эксплуатации в реальных производственных условиях. Устойчивость к ЭСР, импульсным помехам, вибрации и ударным нагрузкам обеспечивает надежную работу в составе автоматизированных систем контроля.

Области применения

APR9041 может использоваться для решения следующих задач:

• контроль микропрофиля и микрогеометрии деталей;
• измерение высоты и формы малых элементов;
• контроль кромок, канавок, пазов и тонких выступов;
• выявление микродефектов и поверхностных отклонений;
• инспекция электронных компонентов и прецизионных изделий;
• применение в электронике, приборостроении, микрообработке и высокоточных автоматизированных системах контроля.

Преимущества:

• разрешение профиля по оси X — до 6400 точек;
• высокая детализация за счёт шага 3 мкм;
• субмикронная повторяемость измерений;
• высокая точность контроля мелких объектов;
• скорость сканирования до 13 000 Гц;
• удобная интеграция через RS232, Ethernet и энкодер;
• надежная работа в промышленной среде;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 42 мм;
• Диапазон измерения по оси Z: 8,2 мм;
• Ширина измерения по оси X, ближняя граница: 18 мм;
• Ширина измерения по оси X на базовом расстоянии: 19 мм;
• Ширина измерения по оси X, дальняя граница: 20 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,1 мкм;
• Повторяемость по оси X: 0,6 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 3 мкм;
• Количество точек профиля по оси X: 6400;
• Скорость сканирования: 1500–13 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 176 × 69,5 × 130,3 мм;
• Масса: 1920 г.
