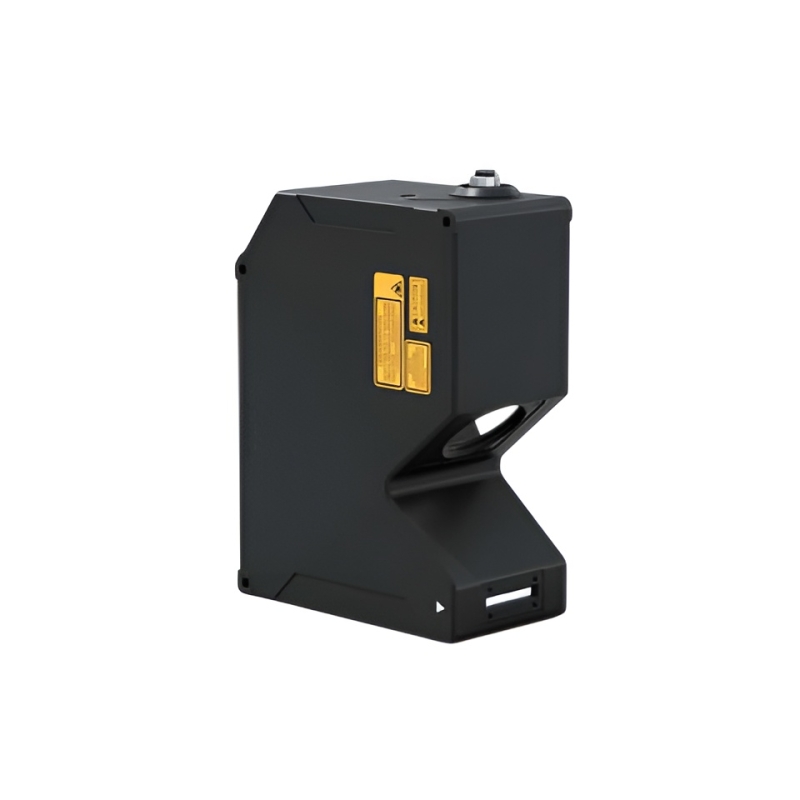

APR9040 – 3D лазерный профилировщик, 40 мм

APR9040 — высокоточный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения микрорельефа, профиля, высоты и геометрических параметров деталей. Модель ориентирована на задачи, где требуется максимально детализированное построение профиля, высокая плотность точек и стабильное качество измерений при работе с малыми объектами и сложными поверхностями.

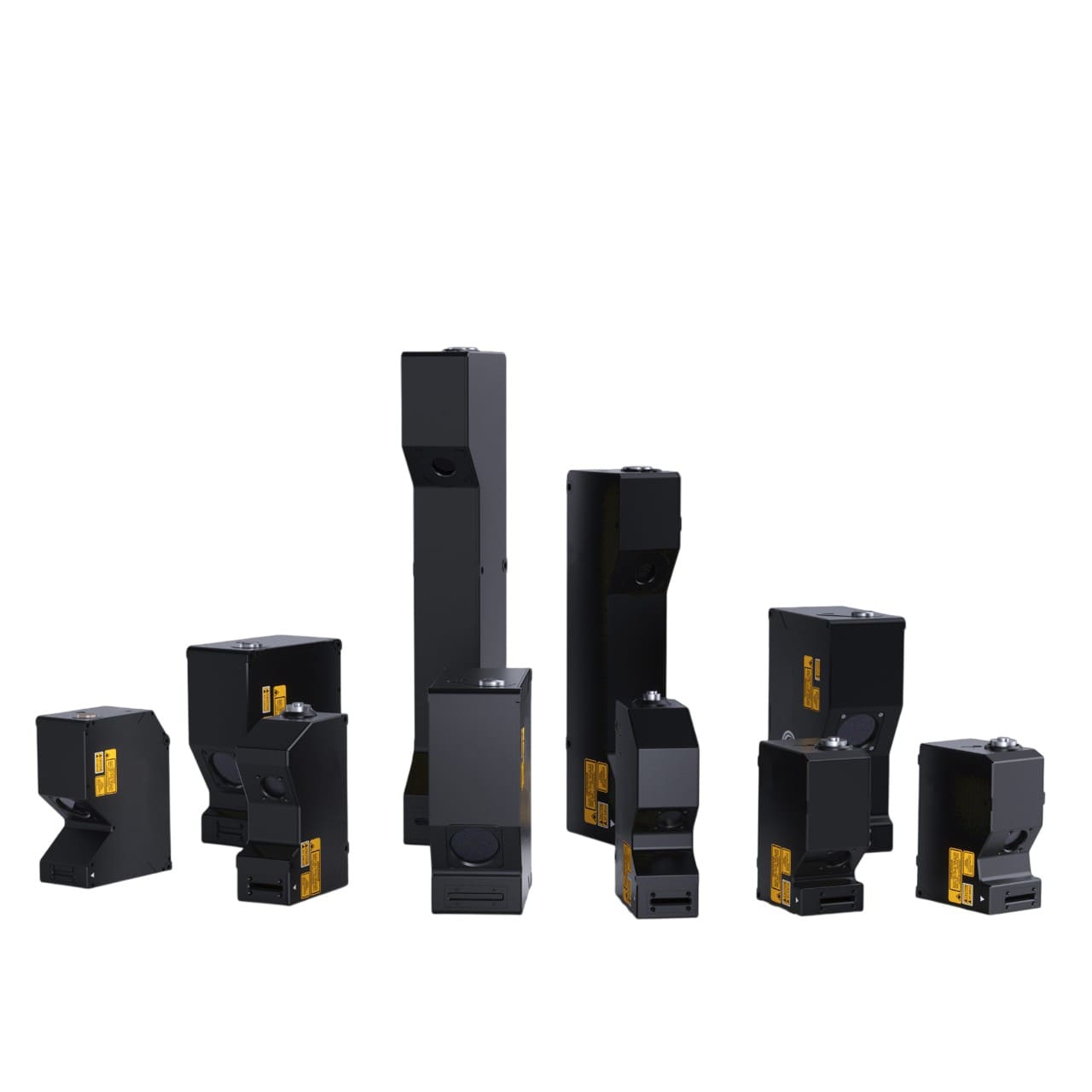

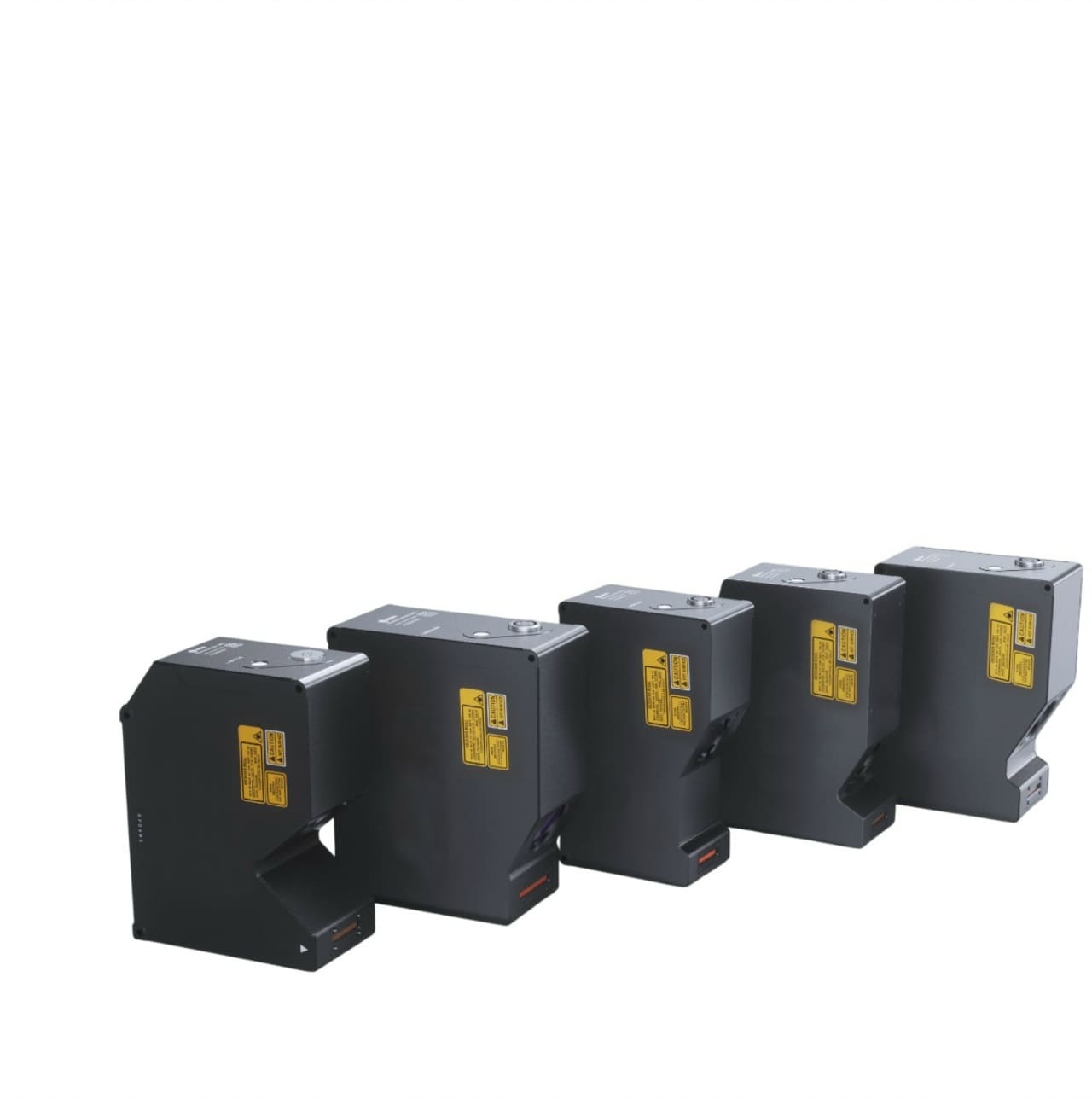

Линейка APR включает промышленные 3D профилировщики для автоматизированного контроля в различных диапазонах измерения — от микроуровня до контроля более крупных изделий. Для серии характерны высокая точность, надежная интеграция в производственные линии, устойчивость к промышленным условиям эксплуатации и поддержка скоростного сканирования.

Профилировщик работает на базовом расстоянии 40 мм и формирует зону измерения по оси X от 16,2 до 18 мм. В качестве источника излучения используется синий лазер с длиной волны 405 нм, хорошо подходящий для работы с различными типами материалов.

Скорость сканирования до 13 000 Гц позволяет использовать прибор не только в измерительных стендах, но и в составе автоматизированных систем контроля. Для интеграции предусмотрены 8 программируемых входов и 8 программируемых выходов, интерфейсы RS232 и Ethernet 100Base-TX / 1000Base-T, а также поддержка однополярного и дифференциального энкодера. Это обеспечивает удобное встраивание в комплексы машинного зрения, производственные линии и прецизионные измерительные станции.

Корпус устройства соответствует степени защиты IP67, что позволяет эксплуатировать профилировщик в условиях промышленного производства. Дополнительно модель имеет устойчивость к электростатическим разрядам, импульсным помехам, вибрации и ударным нагрузкам, что особенно важно при длительной работе в составе автоматизированного оборудования.

Области применения:

• измерение профиля и микрогеометрии деталей;
• контроль высоты и формы мелких элементов;
• анализ кромок, пазов, канавок и тонких выступов;
• обнаружение микродефектов поверхности;
• инспекция электронных компонентов и прецизионных изделий;
• контроль в микрообработке, приборостроении, электронике и высокоточных автоматизированных системах.

Преимущества:

• до 6400 точек профиля по оси X;
• высокая детализация благодаря шагу 3 мкм;
• субмикронная повторяемость измерений;
• высокая точность при работе с малыми объектами;
• скорость сканирования до 13 000 Гц;
• поддержка RS232, Ethernet, энкодера и программируемых I/O;
• надежная работа в промышленной среде;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 40 мм;
• Диапазон измерения по оси Z: 6,6 мм;
• Ширина измерения по оси X, ближняя граница: 16,2 мм;
• Ширина измерения по оси X на базовом расстоянии: 17 мм;
• Ширина измерения по оси X, дальняя граница: 18 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,1 мкм;
• Повторяемость по оси X: 0,6 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 3 мкм;
• Количество точек профиля по оси X: 6400;
• Скорость сканирования: 1500–13 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 177 × 69,5 × 130 мм;
• Масса: 1920 г.
