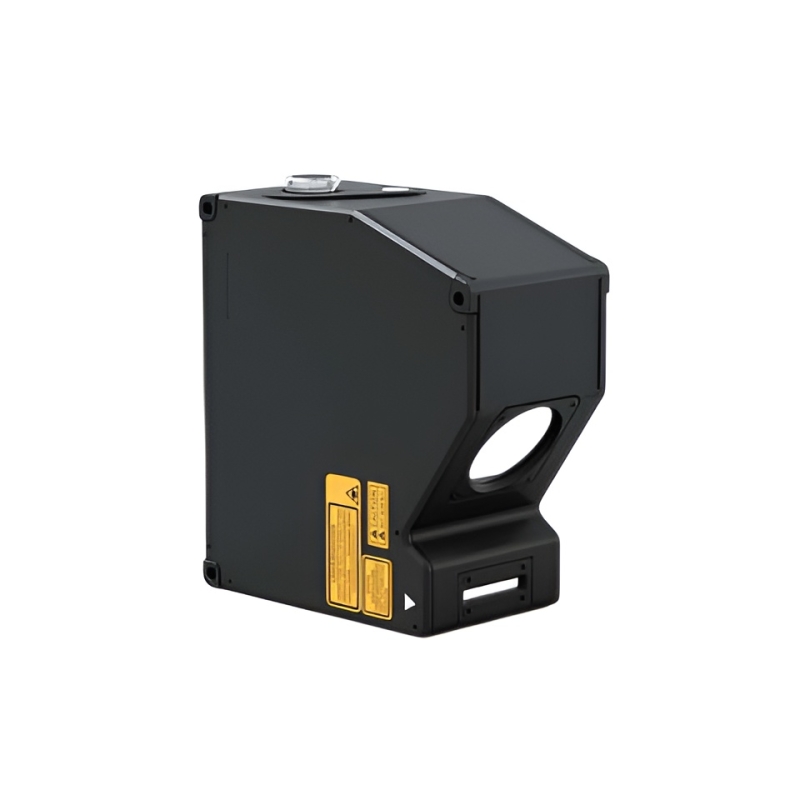

APR8062 — 3D лазерный профилировщик, 60 мм

APR8062 — промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения профиля, высоты, формы и положения малогабаритных объектов. Модель разработана для задач, где требуется высокая детализация профиля, субмикронная повторяемость и стабильная работа на высокой скорости в составе автоматизированных систем контроля.

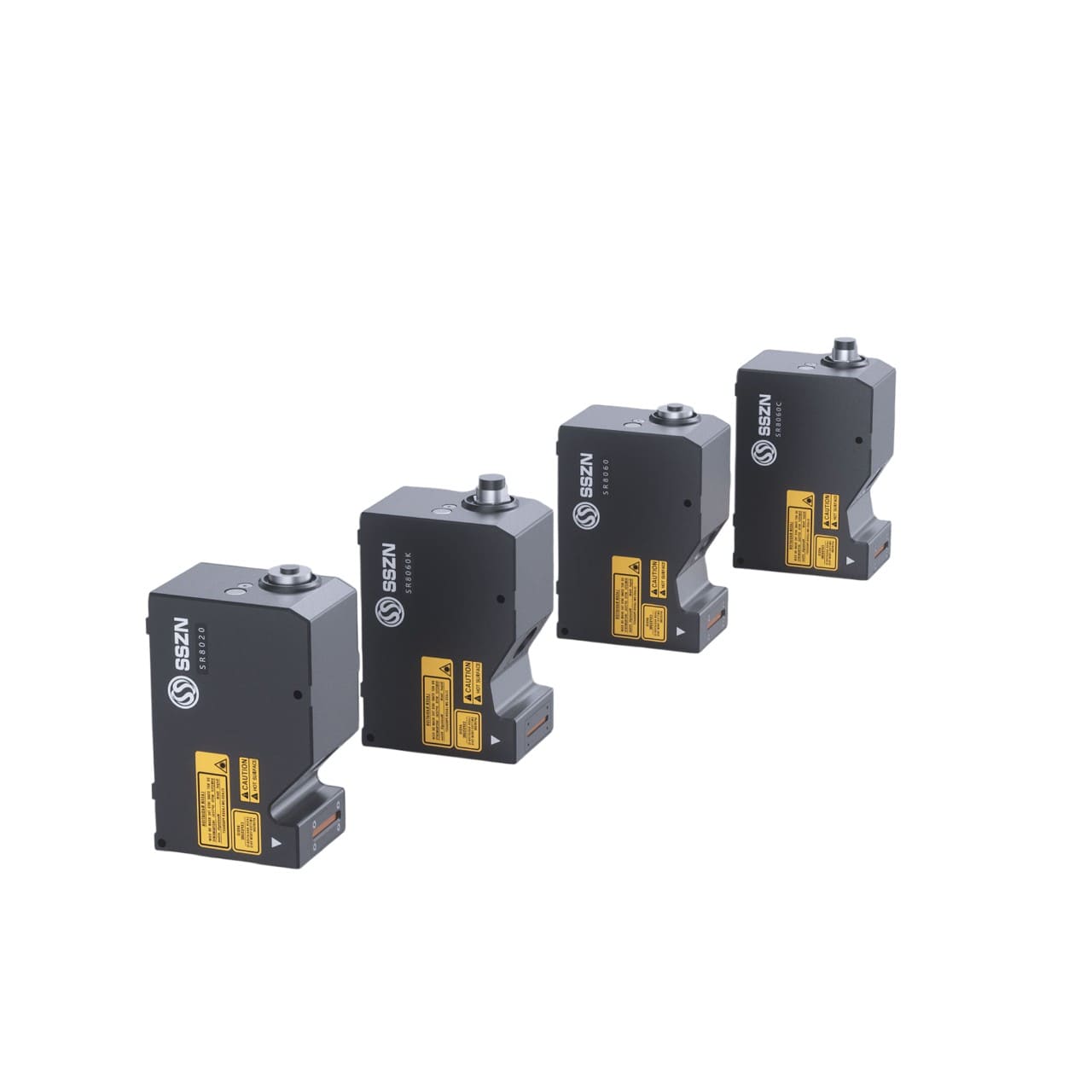

Серия APR объединяет 3D лазерные профилировщики для точного промышленного измерения в широком диапазоне применений: от микроэлектроники и приборостроения до контроля деталей сложной геометрии на производственных линиях.

Модель работает на базовом расстоянии 60 мм и обеспечивает диапазон измерения по оси Z 8,5 мм. Синий лазер с длиной волны 405 нм обеспечивает стабильное измерение различных типов поверхностей, включая сложные по отражающим свойствам материалы.

Одним из ключевых преимуществ APR8062 является высокая точность измерения. Повторяемость по оси Z составляет 0,15 мкм, по оси X — 1,5 мкм, а линейность по оси Z достигает ±0,02% от FS. Интервал контурных данных по оси X равен 5,5 мкм, а количество точек профиля по оси X достигает 3200, что позволяет формировать детализированную 3D-картину поверхности и использовать прибор в задачах точного геометрического анализа.

Профилировщик поддерживает скорость сканирования от 2500 до 67 000 Гц, благодаря чему подходит как для прецизионных измерительных систем, так и для высокоскоростных линий контроля. Для интеграции в промышленное оборудование предусмотрены интерфейс Ethernet 100Base-TX / 1000Base-T и энкодерные интерфейсы в однополярном и дифференциальном исполнении.

Области применения:

• измерение профиля и микрогеометрии малогабаритных деталей;
• контроль высоты, формы и положения мелких элементов;
• проверка кромок, пазов, канавок и выступов;
• обнаружение микродефектов и отклонений поверхности;
• инспекция электронных компонентов, микроузлов и прецизионных изделий;
• применение в электронике, приборостроении, микрообработке и автоматизированных системах контроля.

Преимущества:

• высокая точность и субмикронная повторяемость;
• шаг по оси X 5,5 мкм для детализированного профиля;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 000 Гц;
• компактная зона измерения для задач высокой точности;
• синий лазер 405 нм для стабильного контроля различных поверхностей;
• поддержка Ethernet и энкодера;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 8,5 мм;
• Ширина измерения по оси X, ближняя граница: 16 мм;
• Ширина измерения по оси X на базовом расстоянии: 17 мм;
• Ширина измерения по оси X, дальняя граница: 17,6 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,15 мкм;
• Повторяемость по оси X: 1,5 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 5,5 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–67 000 Гц;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 142 × 69,5 × 133 мм;
• Масса: 1500 г.
