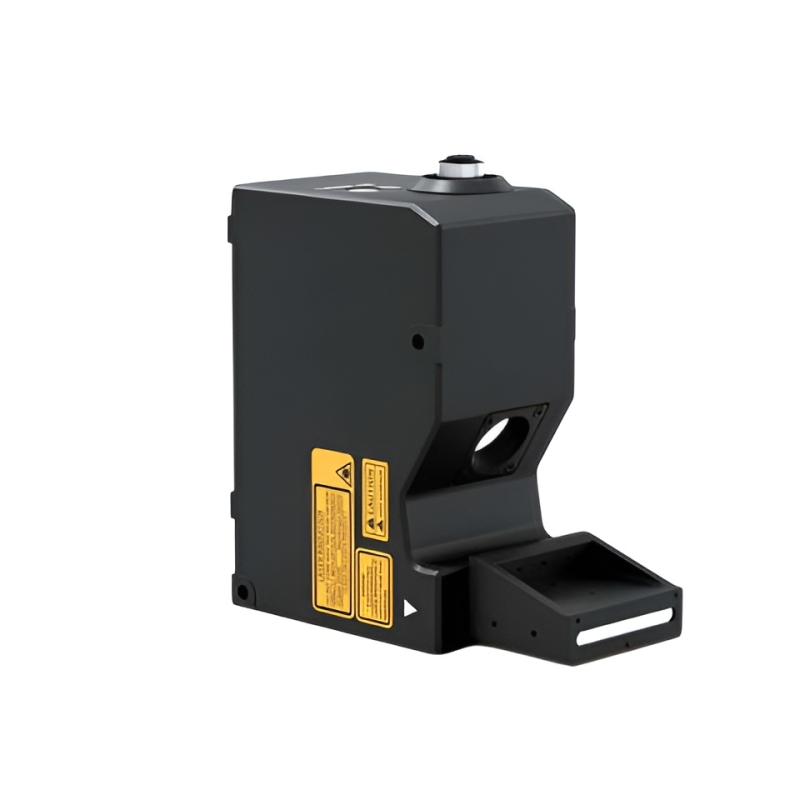

APR8060K — 3D лазерный профилировщик, 60 мм

APR8060K — промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения профиля, высоты, формы и положения объектов в задачах, где особенно важны высокая точность, стабильность измерений и работа в узкой фиксированной зоне сканирования. Модель подходит для контроля малогабаритных деталей, микроэлементов и изделий со сложной геометрией в составе автоматизированных систем инспекции.

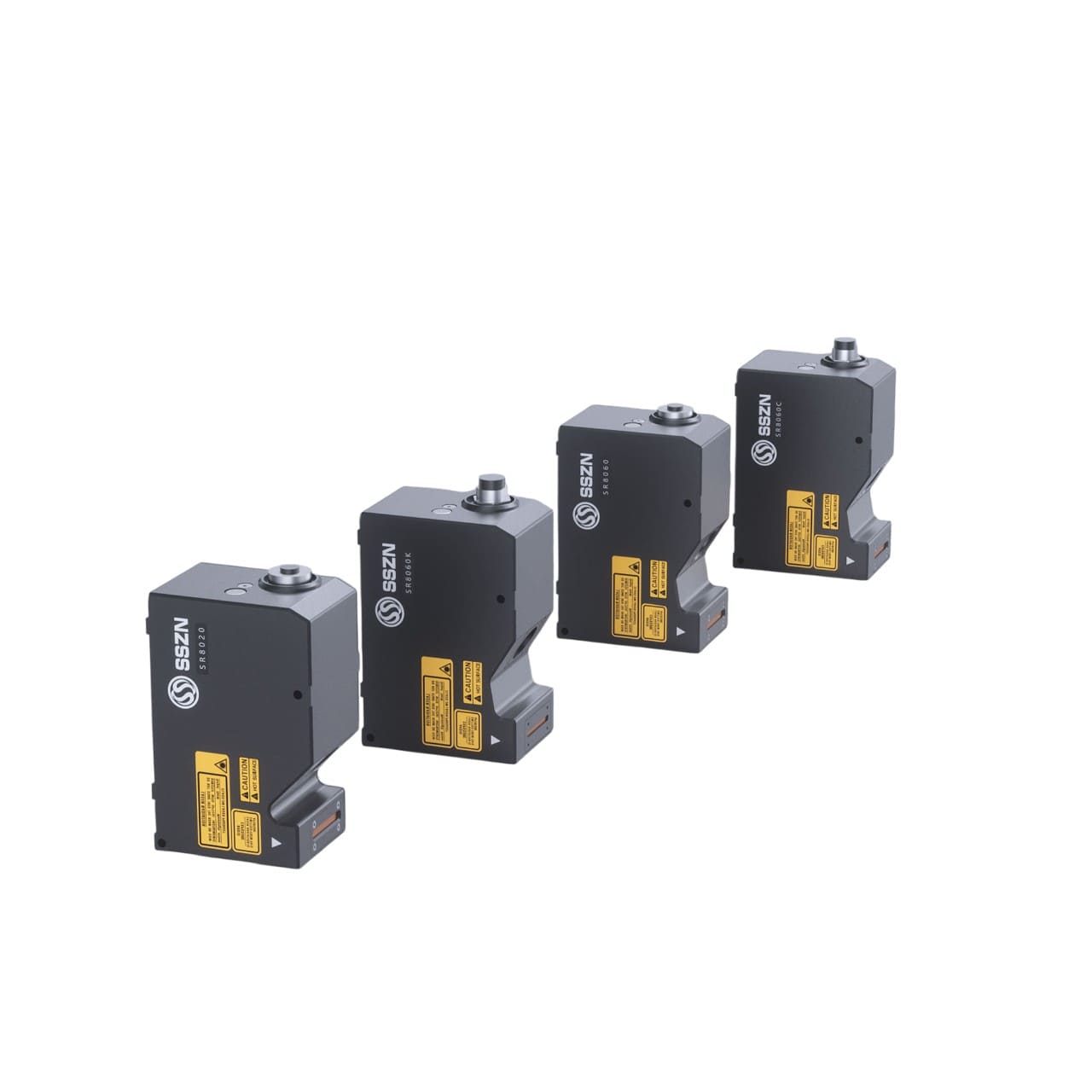

Серия APR объединяет 3D лазерные профилировщики для промышленного контроля в широком диапазоне задач — от микроизмерений до контроля крупных объектов. Для всей линейки характерны высокая плотность профиля, быстрый сбор данных, поддержка интеграции в системы машинного зрения и надежное промышленное исполнение.

Профилировщик использует синий лазер с длиной волны 405 нм, что обеспечивает точное измерение различных типов поверхностей. Модель работает на базовом расстоянии 60 мм и обеспечивает диапазон измерения по оси Z 7,5 мм. Такая конфигурация делает APR8060K удобным для задач, где требуется стабильное измерительное окно без изменения ширины поля сканирования, например при контроле однотипных деталей, кромок, канавок, выступов и точных геометрических элементов.

Высокая скорость сканирования — до 67 000 Гц позволяет использовать профилировщик не только в прецизионных измерительных системах, но и в высокопроизводительных линиях контроля. Для интеграции предусмотрены 8 программируемых входов и 8 программируемых выходов, интерфейс Ethernet 100Base-TX / 1000Base-T и энкодерные интерфейсы в однополярном и дифференциальном исполнении.

Области применения:

• измерение профиля и геометрии малогабаритных деталей;
• контроль высоты, формы и положения элементов;
• проверка кромок, канавок, пазов и выступов;
• инспекция однотипных изделий в фиксированной зоне сканирования;
• обнаружение дефектов поверхности и отклонений формы;
• применение в электронике, приборостроении, микрообработке и автоматизированных линиях контроля.

Преимущества:

• фиксированная ширина зоны измерения по оси X;
• высокая скорость сканирования — до 67 000 Гц;
• высокая точность и стабильная повторяемость;
• до 3200 точек профиля по оси X;
• компактное исполнение для интеграции в ограниченном пространстве;
• синий лазер 405 нм для точного контроля различных поверхностей;
• поддержка Ethernet, энкодера и программируемых I/O;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерения по оси Z: 7,5 мм;
• Ширина измерения по оси X, ближняя граница: 28 мм;
• Ширина измерения по оси X на базовом расстоянии: 28 мм;
• Ширина измерения по оси X, дальняя граница: 28 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 5 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 12 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 3200–67 000 Гц;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 123,5 × 84 × 55 мм;
• Масса: 650 г.
