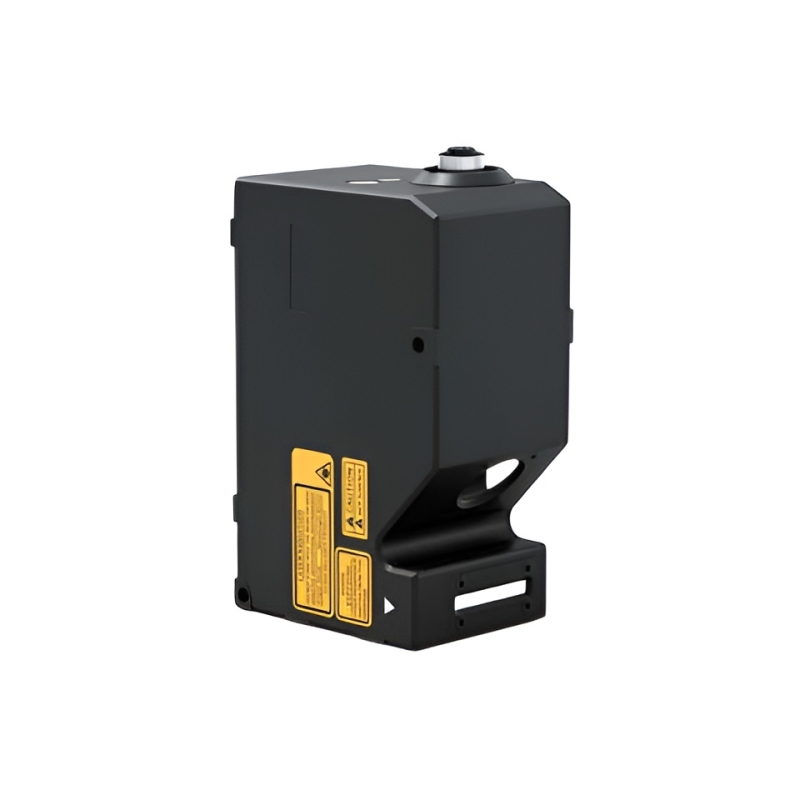

APR8020 — 3D лазерный профилировщик, 23 мм

APR8020 — промышленный 3D лазерный профилировщик серии APR, разработанный для бесконтактного измерения профиля, микрорельефа, высоты и положения малогабаритных объектов. Модель ориентирована на задачи, где ключевое значение имеют субмикронная повторяемость, высокая плотность профиля и стабильная работа на высоких скоростях сканирования.

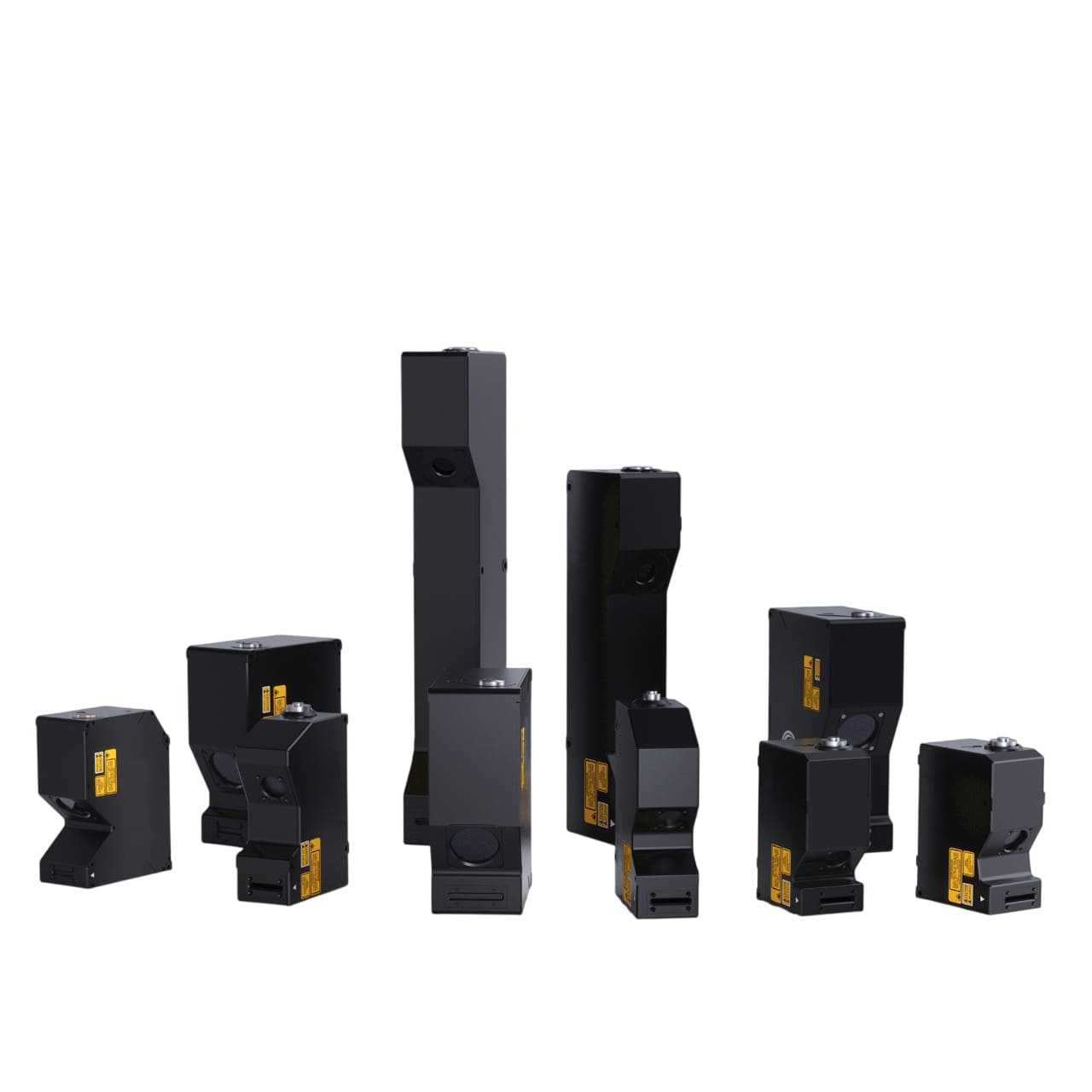

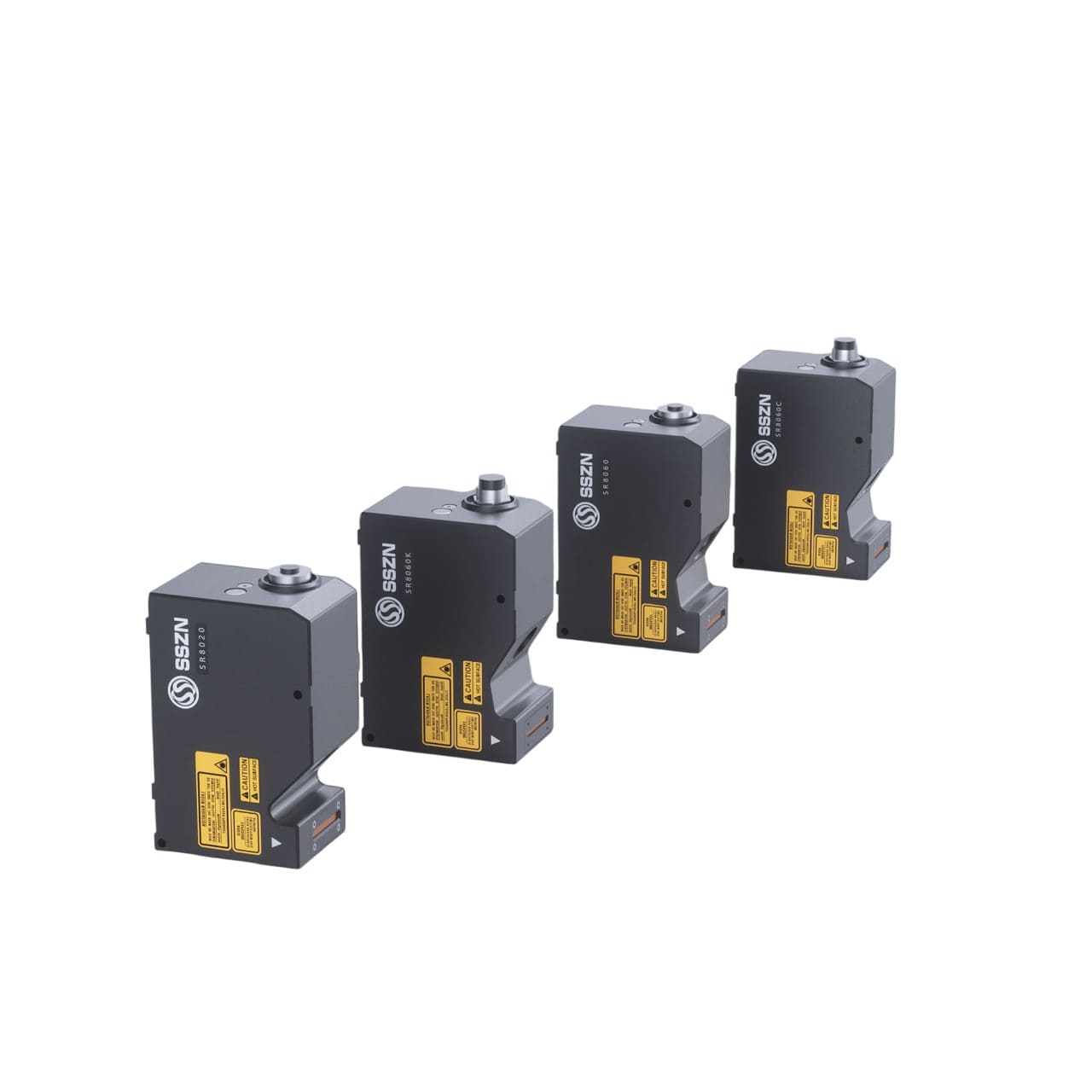

Серия APR включает 3D лазерные профилировщики для точного промышленного контроля в широком диапазоне задач — от измерения микроструктур и мелких компонентов до контроля более крупных изделий. Общими особенностями линейки являются высокая точность, до 3200 точек профиля по оси X, промышленная надежность, поддержка интеграции в автоматизированные системы и работа в режиме непрерывного контроля. APR8020 занимает в этой серии позицию решения для наиболее точных измерений в компактной зоне сканирования.

Модель работает на базовом расстоянии 23 мм и обеспечивает диапазон измерения по оси Z 5,2 мм. Ширина измерения по оси X составляет от 13 до 16 мм, а на базовом расстоянии — 14,5 мм. Такая конфигурация делает APR8020 особенно эффективным для контроля мелких деталей, тонких кромок, микроэлементов, канавок, выступов и других объектов с малыми геометрическими размерами.

Профилировщик использует синий лазер с длиной волны 405 нм, который обеспечивает точное измерение различных типов поверхностей, включая сложные по отражающим свойствам материалы. Повторяемость по оси Z составляет 0,1 мкм, по оси X — 1,5 мкм, а линейность по оси Z достигает ±0,02% от FS. Интервал контурных данных по оси X равен 5 мкм, что позволяет получать очень детализированный профиль поверхности и использовать устройство в задачах высокоточного контроля.

Области применения:

• измерение профиля и микрогеометрии малогабаритных деталей;
• контроль высоты, формы и положения микроэлементов;
• измерение кромок, фасок, канавок и тонких выступов;
• обнаружение микродефектов и отклонений поверхности;
• инспекция электронных компонентов, микроузлов и прецизионных изделий;
• контроль в приборостроении, микрообработке, электронике и автоматизированных системах точного измерения.

Преимущества:

• субмикронная повторяемость по оси Z;
• высокая детализация профиля благодаря шагу 5 мкм;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 000 Гц;
• компактная зона измерения для задач высокой точности;
• удобная интеграция в системы машинного зрения и автоматизации;
• поддержка RS232, Ethernet, энкодера и программируемых I/O;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 23 мм;
• Диапазон измерения по оси Z: 5,2 мм;
• Ширина измерения по оси X, ближняя граница: 13 мм;
• Ширина измерения по оси X на базовом расстоянии: 14,5 мм;
• Ширина измерения по оси X, дальняя граница: 16 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,1 мкм;
• Повторяемость по оси X: 1,5 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 5 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 3200–67 000 Гц;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 125,5 × 82 × 55 мм;
• Масса: 650 г.
