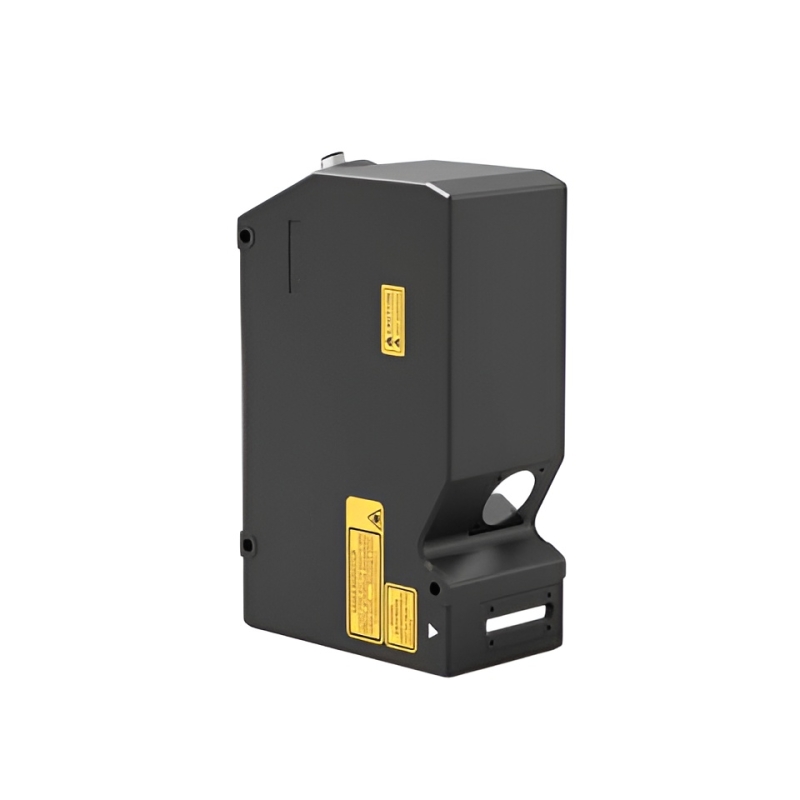

APR7060 — 3D лазерный профилировщик, 60 мм

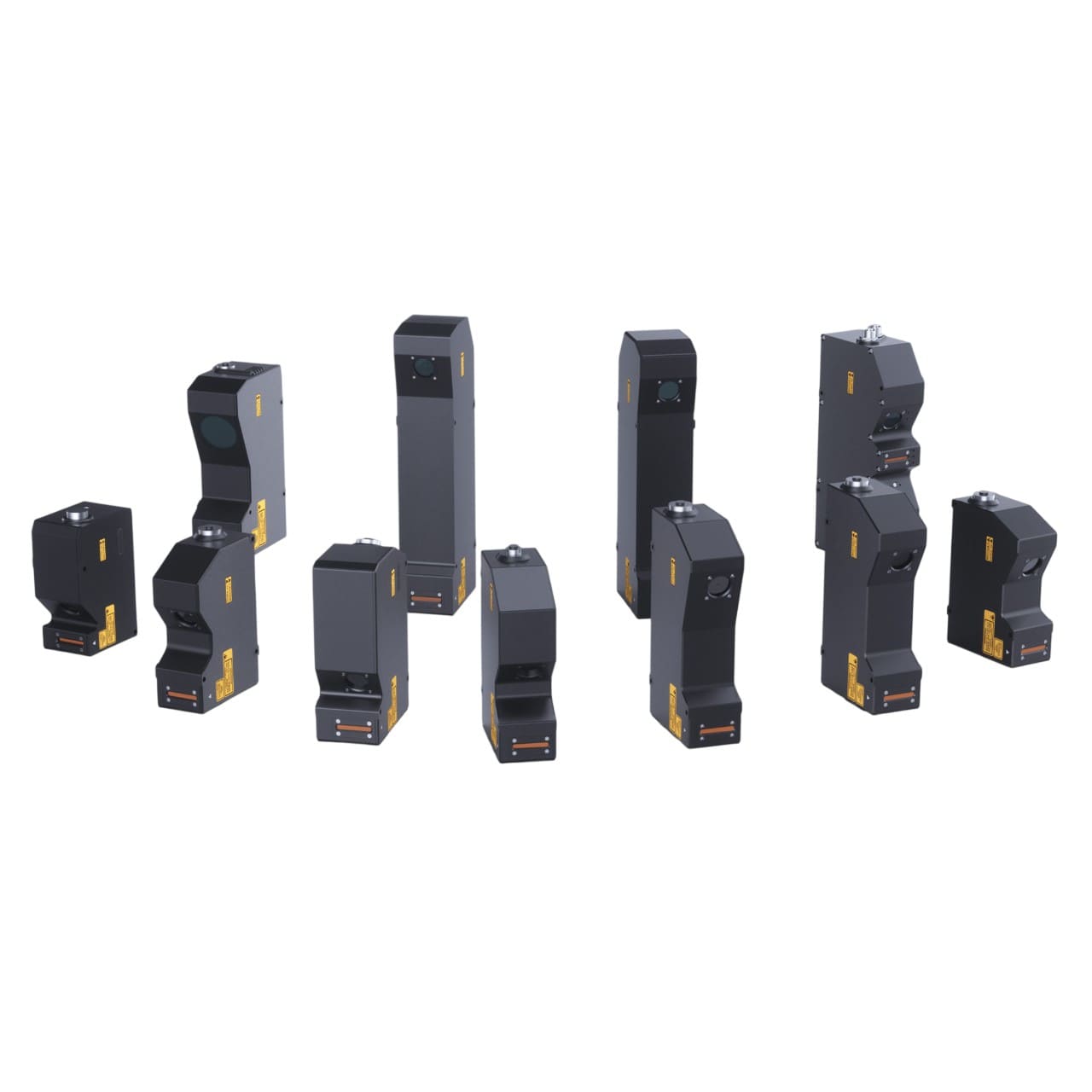

APR7060 — это компактный 3D лазерный профилировщик из серии APR, разработанный для задач, где требуется максимальная точность при работе с малыми объектами и микрогеометрией. Благодаря короткому опорному расстоянию и высокой разрешающей способности, устройство идеально подходит для контроля миниатюрных деталей и тонких структур.

В основе работы лежит метод лазерной триангуляции с использованием синего лазера (405 нм), обеспечивающего стабильное измерение даже на сложных поверхностях, включая блестящие и темные материалы. Высокая плотность профиля (до 3200 точек на линию) и малый шаг дискретизации позволяют получать детализированное изображение поверхности с микронной точностью.

Профилировщик поддерживает высокоскоростное сканирование до 10 000 Гц, что делает его эффективным инструментом для интеграции в автоматизированные линии контроля качества. Благодаря расширенным возможностям ввода-вывода и поддержке энкодеров, устройство легко синхронизируется с конвейерными системами и роботизированными комплексами.

APR7060 оснащён промышленными интерфейсами связи (Ethernet, RS232) и имеет степень защиты IP67, что гарантирует надежную работу в производственной среде. Компактные размеры и малый вес позволяют удобно интегрировать устройство даже в ограниченное пространство оборудования.

Преимущества:

• Микронная точность измерений;
• Синий лазер 405 нм для сложных поверхностей;
• Скорость сканирования до 10 000 Гц;
• Высокая плотность профиля (3200 точек);
• Компактность и удобство интеграции;
• Расширенные интерфейсы подключения;
• Промышленная защита IP67.

Области применения:

• Контроль микроэлектроники и печатных плат;
• Измерение мелких деталей и компонентов;
• Инспекция пайки и соединений;
• Прецизионный контроль в приборостроении;
• Лабораторные измерения и исследования.

Технические характеристики:

• Рабочее расстояние: 60 мм;
• Диапазон измерений: По оси Z: 9.5 мм; По оси X (ближняя точка): 41.5 мм;
• По оси X (на опорном расстоянии): 44 мм; По оси X (дальняя точка): 46.5 мм;
• Длина волны: 405 нм;
• Класс лазера: 2M;
• Мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0.3 мкм;
• Повторяемость по оси X: 4 мкм;
• Линейность по оси Z: ±0.05% от диапазона;
• Скорость сканирования: 2500–10000 Гц;
• Интервал данных (ось X): 15 мкм;
• Количество точек профиля: 3200;
• Температурная стабильность: 0.02% / °C;
• Интерфейсы: Ethernet (100Base-TX / 1000Base-T); RS232;
• Интерфейс I/O: 8 программируемых входов; 8 программируемых выходов;
• Интерфейс энкодера (одноканальный и дифференциальный);
• Рабочая температура: 0…+50°C;
• Температура хранения: -20…+70°C;
• Влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Размеры: 156 × 97.5 × 55 мм;
• Вес: 750 г.
