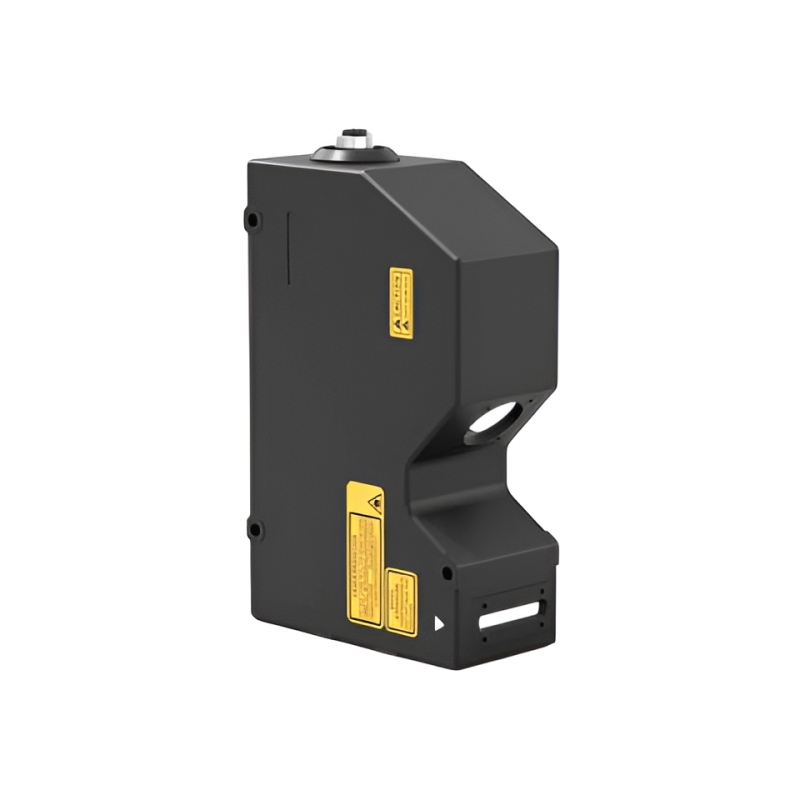

APR7050 – 3D лазерный профилировщик, 50 мм

APR7050 – 3D лазерный профилировщик серии APR, предназначенный для задач прецизионного бесконтактного измерения, где критически важны высокая детализация профиля, субмикронная повторяемость и стабильность результатов. Модель оптимальна для контроля мелких деталей, тонких кромок, микрорельефа и малых перепадов высоты в автоматизированных системах промышленной инспекции.

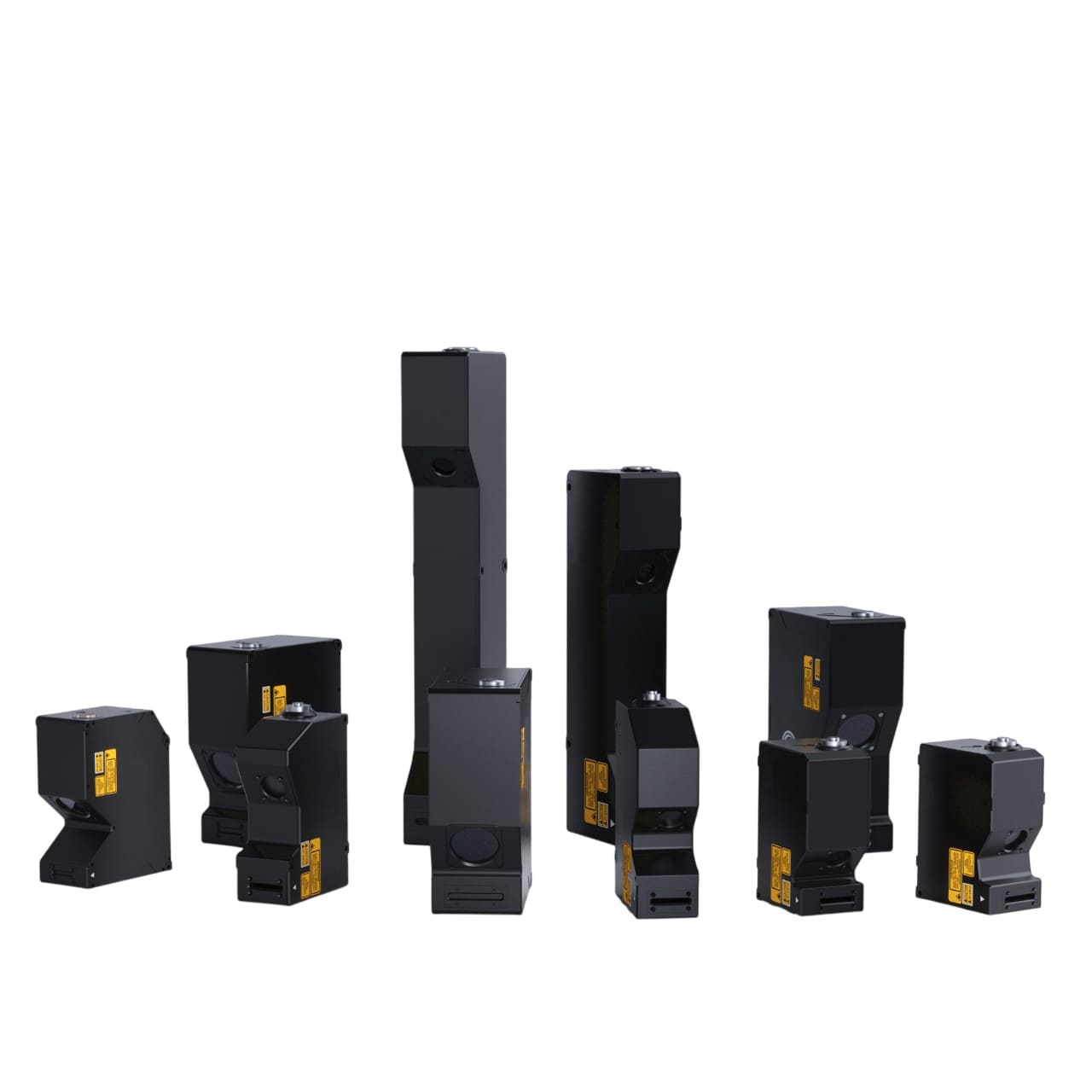

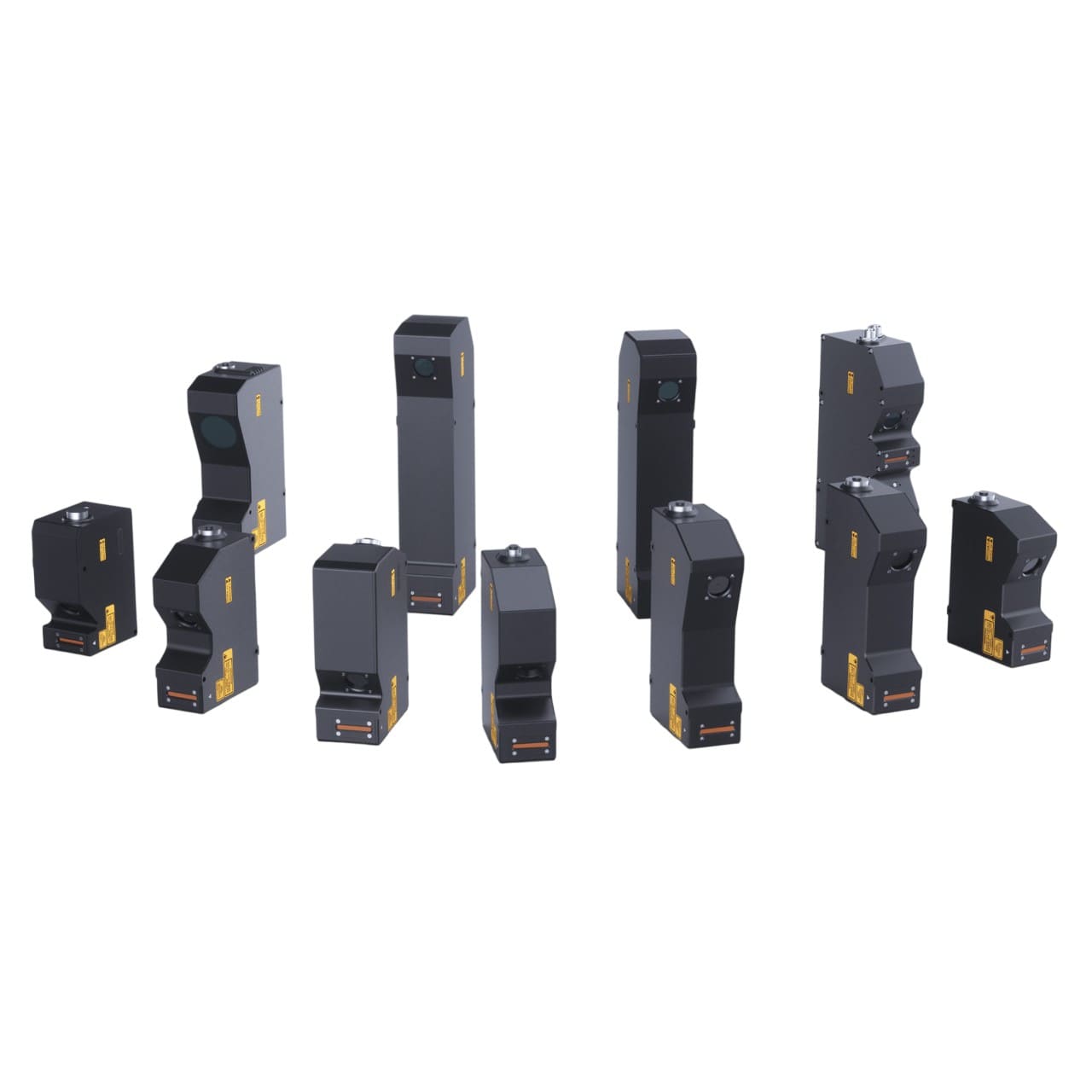

Серия APR объединяет 3D лазерные профилировщик для высокоточного контроля в производственных процессах. Для этой линейки характерны высокая скорость профилирования, плотное построение профиля по оси X, интеграция в промышленные комплексы и надежная работа в условиях непрерывной эксплуатации.

Модель работает на базовом расстоянии 50 мм и формирует зону измерения по оси X от 30 до 31,5 мм при диапазоне измерения по оси Z 5 мм. Такая конфигурация делает APR7050 особенно эффективным в задачах локального контроля, где необходимо точно измерять микрогеометрию поверхности, высоту малых элементов, тонкие выступы, фаски, канавки и другие особенности профиля.

Одним из главных преимуществ APR7050 является высокая метрологическая точность. Повторяемость по оси Z составляет 0,2 мкм, а по оси X — 2,5 мкм, что позволяет использовать профилометр в приложениях с очень жесткими требованиями к качеству измерений. Линейность по оси Z достигает ±0,05% от FS, а интервал контурных данных по оси X составляет 10 мкм, обеспечивая высокую детализацию измерительного профиля.

Профилировщик формирует до 3200 точек профиля по оси X и поддерживает скорость сканирования от 2500 до 10 000 Гц. Это дает возможность получать точные 3D-данные как в статических измерительных системах, так и на автоматизированных линиях, где контроль должен выполняться быстро и стабильно.

Области применения:

• высокоточное измерение профиля малогабаритных деталей;
• контроль микрорельефа поверхности;
• измерение малых перепадов высоты;
• контроль кромок, фасок, канавок и выступов;
• измерение тонких элементов и мелких геометрических особенностей;
• обнаружение микродефектов и отклонений формы;
• использование в прецизионной сборке, микрообработке, электронике, приборостроении и других задачах точного промышленного контроля.

Преимущества:

• субмикронная повторяемость по оси Z — 0,2 мкм;
• высокая точность измерения мелких объектов и микрорельефа;
• до 3200 точек профиля по оси X;
• малый шаг контурных данных — 10 мкм;
• компактная зона измерения для прецизионных задач;
• развитые возможности интеграции в автоматизированные системы;
• 8 программируемых входов и 8 программируемых выходов;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 50 мм;
• Диапазон измерения по оси Z: 5 мм;
• Ширина измерения по оси X, ближняя граница: 30 мм;
• Ширина измерения по оси X на базовом расстоянии: 30,5 мм;
• Ширина измерения по оси X, дальняя граница: 31,5 мм;
• Длина волны источника света: 405 нм;
• Класс лазера: 2M;
• Выходная мощность лазера: 10 мВт;
• Повторяемость по оси Z: 0,2 мкм;
• Повторяемость по оси X: 2,5 мкм;
• Линейность по оси Z: ±0,05% от FS;
• Интервал контурных данных по оси X: 10 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–10 000 Гц;
• Температурная характеристика: 0,02% от F.S./°C;
• Интерфейс I/O: 8 программируемых входов, 8 программируемых выходов;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы связи: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+45 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 160 × 98 × 48 мм;
• Масса: 750 г.
