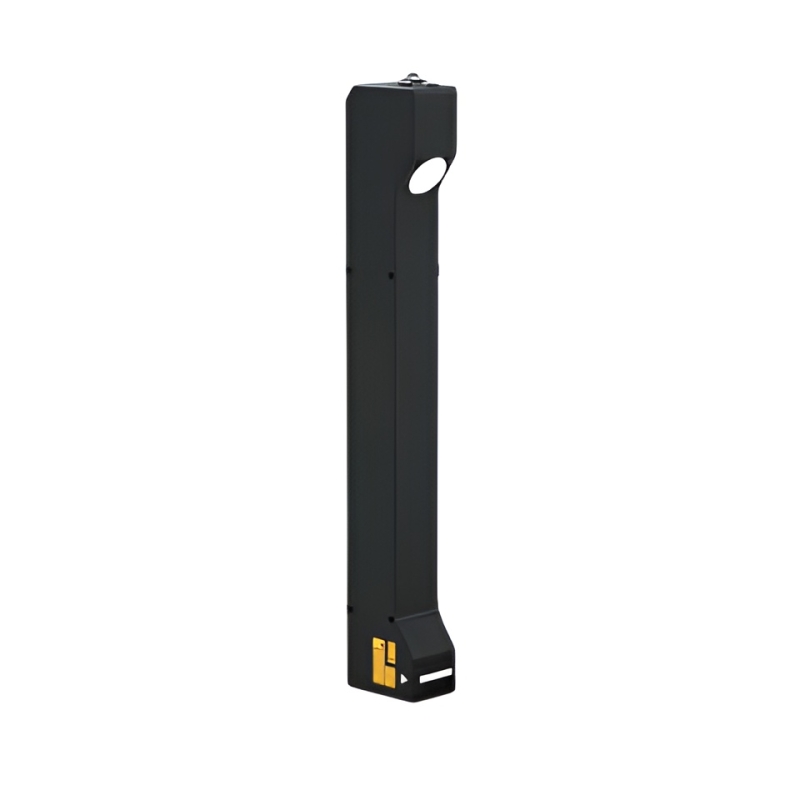

APR5540 — 3D лазерный профилировщик, 730 мм

APR5540 — промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного контроля геометрии, профиля, высоты и положения объектов в автоматизированных производственных системах. Модель ориентирована на задачи, где требуется работать с крупной зоной сканирования, увеличенным рабочим расстоянием и высокой скоростью получения измерительных данных без потери точности.

Модель APR5540 рассчитана на работу в системах, где требуется увеличенная дистанция установки датчика. Базовое расстояние составляет 730 мм, а диапазон измерения по оси Z достигает 460 мм. Такое сочетание параметров делает устройство подходящим для контроля объектов с крупными габаритами, протяженных участков поверхности и технологических зон, где датчик необходимо разместить на удалении от объекта измерения.

По метрологическим характеристикам модель обеспечивает линейность по оси Z на уровне ±0,02% от FS, повторяемость по оси Z 8 мкм и повторяемость по оси X 50 мкм. Благодаря этому APR5540 подходит для задач, где требуется стабильное воспроизведение результатов измерений, точный контроль формы и надежное обнаружение отклонений в геометрии изделия.

Области применения:

• контроль профиля и формы крупногабаритных изделий;
• измерение высоты, ширины и перепадов поверхности;
• контроль положения, ориентации и смещения деталей;
• проверка кромок, пазов, стыков, выступов и посадочных зон;
• выявление геометрических отклонений и поверхностных дефектов;
• измерение параметров изделий на конвейерных и роботизированных линиях;
• применение в машиностроении, металлообработке, электронике, упаковке, логистике и сборочном производстве.

Преимущества:

• увеличенное рабочее расстояние установки — 730 мм;
• широкая зона сканирования по оси X;
• диапазон измерения по оси Z до 460 мм;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 000 Гц;
• стабильная точность и надежная повторяемость измерений;
• интеграция по Ethernet, RS232 и через интерфейсы энкодера;
• промышленное исполнение со степенью защиты IP67.

Технические характеристики:

• Рабочее расстояние: 730 мм;
• Диапазон измерения по оси Z: 460 мм;
• Ширина измерения по оси X, ближняя граница: 385 мм;
• Ширина измерения по оси X на базовом расстоянии: 480 мм;
• Ширина измерения по оси X, дальняя граница: 620 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 8 мкм;
• Повторяемость по оси X: 50 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 200 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–67 000 Гц;
• Интерфейс энкодера: однополярный и дифференциальный;
• Интерфейсы I/O: 1 × RS232, 1 × Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 608 × 98,5 × 62 мм;
• Масса: 2700 г.
