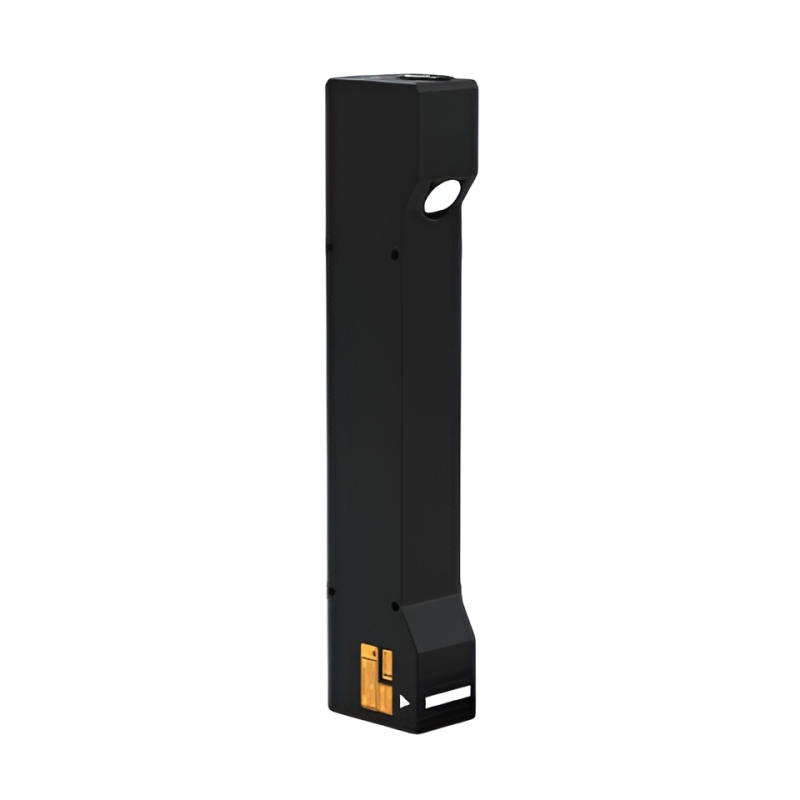

APR5320 — 3D лазерный профилировщик, 500 мм

APR5320 — промышленный 3D лазерный профилировщик серии APR, предназначенный для бесконтактного измерения профиля, высоты, формы и пространственного положения объектов в автоматизированных системах контроля. Модель ориентирована на задачи, где требуется увеличенная зона измерения по осям X и Z при сохранении высокой точности, стабильной повторяемости и высокой скорости сканирования.

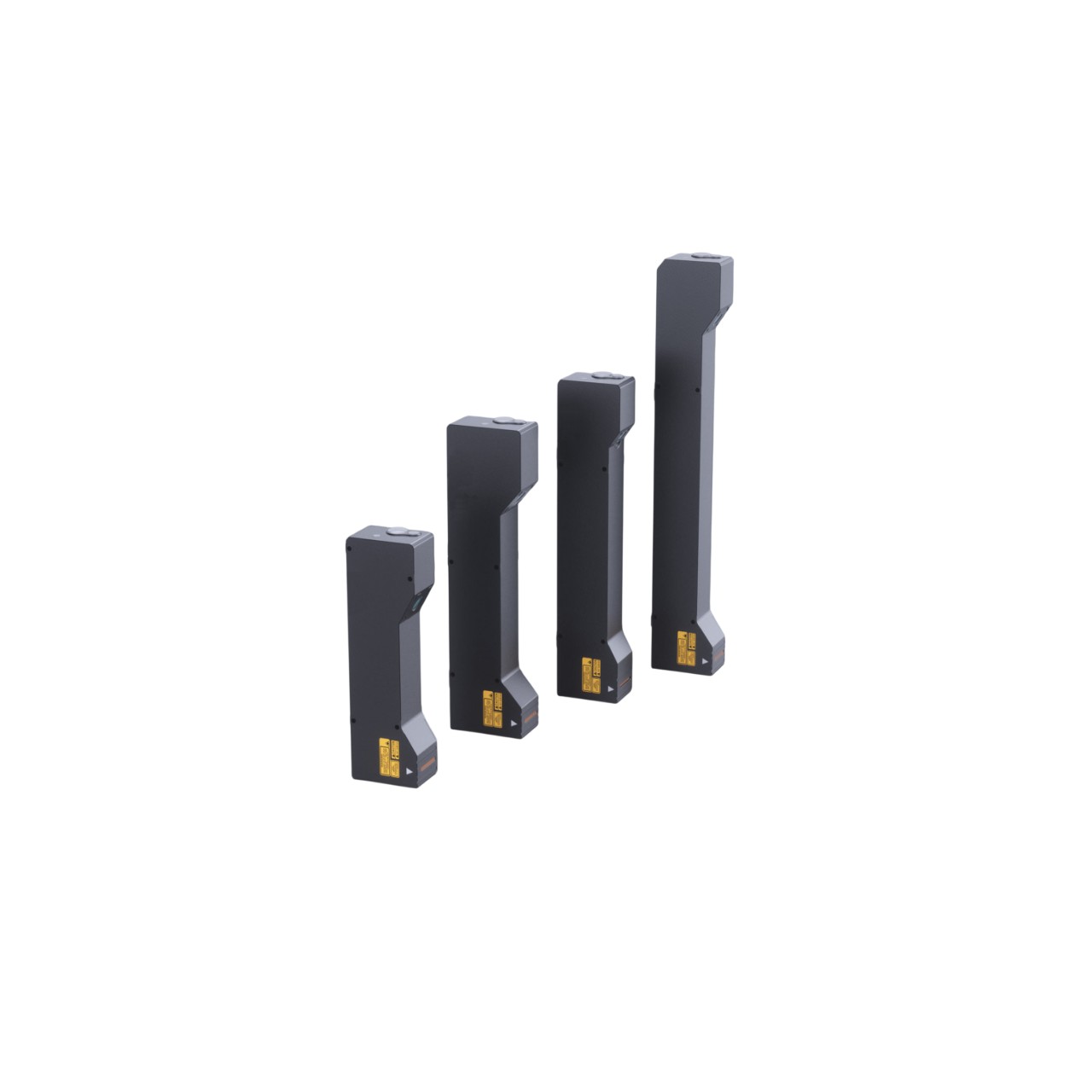

Серия APR разработана для прецизионного промышленного контроля и сочетает высокую плотность профиля, быстрый сбор данных и удобную интеграцию в производственные линии. Профилировщики этой серии применяются там, где необходимо контролировать геометрию изделий в режиме реального времени, отслеживать отклонения формы, измерять высоту, ширину, перепады поверхности и положение деталей без контакта с объектом.

APR5320 выполнен в защищённом промышленном корпусе со степенью защиты IP67. Устройство устойчиво к пыли, влаге, электростатическим разрядам, импульсным помехам, вибрации и ударным нагрузкам, что позволяет применять его в сложных условиях реального производства.

Области применения:

• контроль профиля и геометрии крупногабаритных изделий;
• измерение высоты, ширины и формы объектов;
• контроль плоскостности, перепадов и деформаций;
• проверка положения, смещения и ориентации деталей;
• контроль кромок, пазов, выступов, швов и посадочных участков;
• обнаружение дефектов поверхности и отклонений формы;
• инспекция изделий на автоматизированных линиях;
• применение в машиностроении, металлообработке, электронике, логистике, упаковке и сборочном производстве.

Преимущества:

• увеличенная зона измерения по осям X и Z;
• высокая скорость сканирования — до 67 000 Гц;
• до 3200 точек профиля по оси X;
• стабильная точность и высокая повторяемость измерений;
• удобная интеграция в автоматизированные системы;
• поддержка Ethernet и интерфейсов энкодера;
• промышленное исполнение со степенью защиты IP67;
• устойчивость к ЭСР, вибрации, ударам и электромагнитным помехам.

Технические характеристики:

• Рабочее расстояние: 500 мм;
• Диапазон измерения по оси Z: 510 мм;
• Ширина измерения по оси X, ближняя граница: 360 мм;
• Ширина измерения по оси X на базовом расстоянии: 470 мм;
• Ширина измерения по оси X, дальняя граница: 640 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 7,5 мкм;
• Повторяемость по оси X: 50 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 200 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–67 000 Гц;
• Интерфейс энкодера: однополярный и дифференциальный;
• Сетевой интерфейс: Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 460 × 92,5 × 62 мм;
• Масса: 1900 г.
