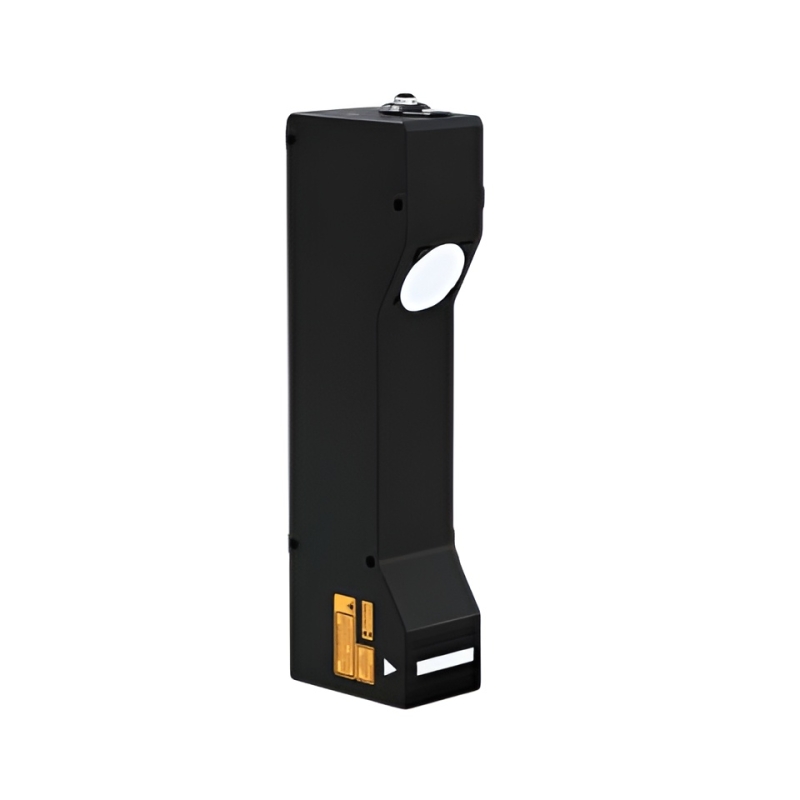

APR5280 — 3D лазерный профилировщик, 380 мм

APR5280 — 3D лазерный профиловщик серии APR, предназначенный для высокоточного бесконтактного измерения профиля, высоты, геометрии и положения объектов в составе промышленных систем контроля. Модель ориентирована на задачи, где требуется сочетание высокой точности, стабильной повторяемости и высокой скорости сканирования при сравнительно компактной зоне измерения.

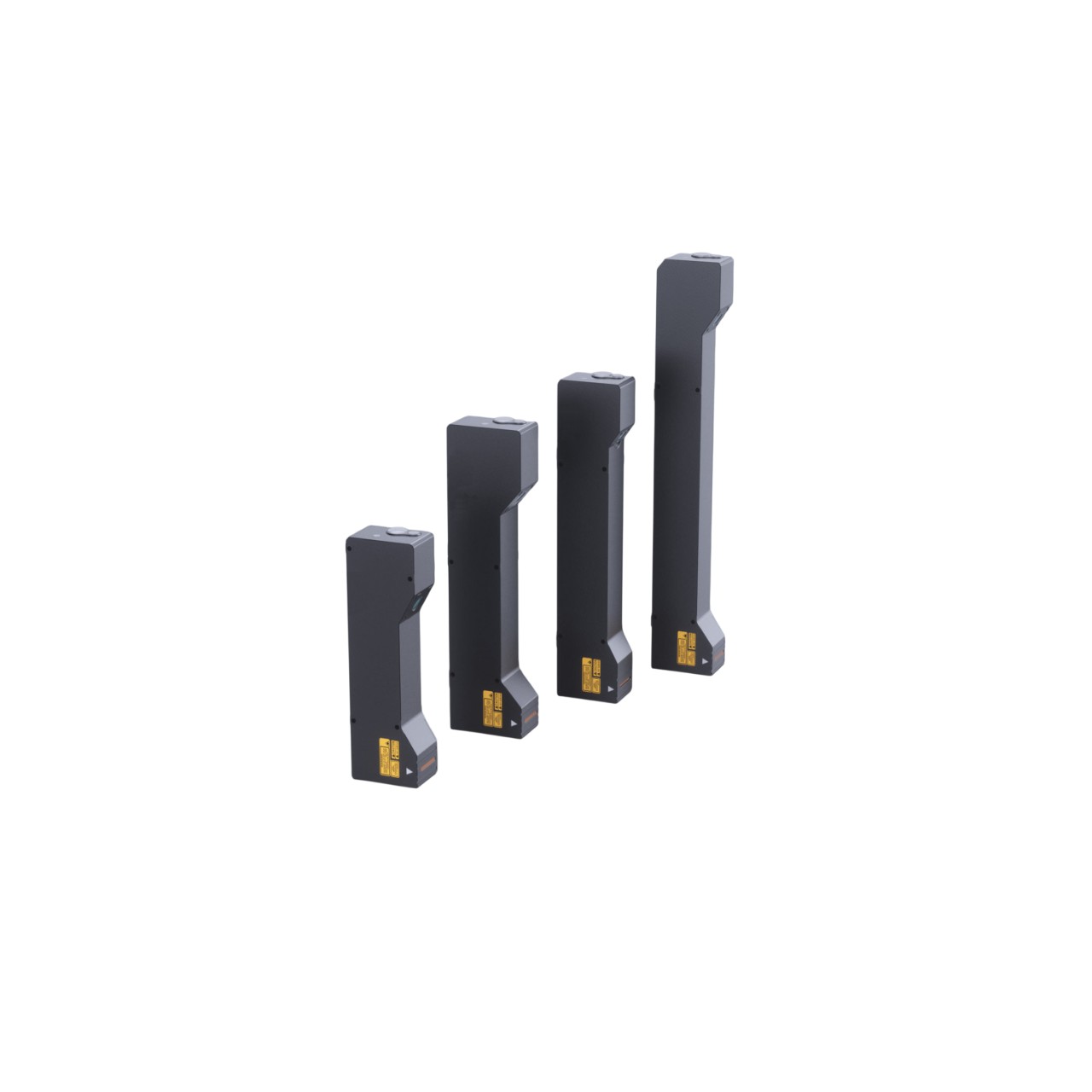

Серия APR разработана для прецизионных инспекционных применений и отличается высокой плотностью профиля, быстрым откликом и удобной интеграцией в автоматизированные линии. Для модели APR5280 это особенно актуально: профиловщик обеспечивает до 3200 точек профиля по оси X, поддерживает скорость сканирования от 2500 до 67 000 Гц и позволяет получать достоверные данные при контроле сложных поверхностей, кромок, перепадов высоты и формы деталей.

Модель рассчитана на работу с шириной измерения по оси X от 180 до 320 мм и диапазоном измерения по оси Z до 280 мм. Базовое расстояние составляет 380 мм, что делает APR5280 удобным решением для встраивания в производственные участки, сортировочные комплексы, контрольные посты и автоматизированные измерительные станции.

Профиловщик выполнен в промышленном исполнении и рассчитан на эксплуатацию в сложных производственных условиях. Степень защиты IP67 позволяет применять устройство в средах с пылью и повышенной влажностью. Устойчивость к электростатическим разрядам, импульсным помехам, вибрации и ударным нагрузкам обеспечивает надежную работу оборудования в цеховых условиях.

Области применения:

• измерение профиля и геометрии изделий;
• контроль высоты, ширины и перепадов поверхности;
• проверку положения и смещения деталей;
• контроль кромок, пазов, выступов и посадочных элементов;
• обнаружение отклонений формы и поверхностных дефектов;
• измерения в автоматизированных системах машинного зрения;
• инспекцию деталей в машиностроении, металлообработке, электронике, упаковке и сборочных линиях.

Преимущества:

• высокая точность и стабильность измерений;
• повторяемость по оси Z до 4 мкм;
• до 3200 точек профиля по оси X;
• скорость сканирования до 67 000 Гц;
• удобная интеграция в промышленные системы контроля;
• поддержка энкодера и Ethernet-интерфейса;
• промышленное исполнение со степенью защиты IP67;
• устойчивость к вибрации, ударам и электромагнитным помехам.

Технические характеристики:

• Рабочее расстояние: 380 мм;
• Диапазон измерения по оси Z: 280 мм;
• Ширина измерения по оси X, ближняя граница: 180 мм;
• Ширина измерения по оси X на базовом расстоянии: 234 мм;
• Ширина измерения по оси X, дальняя граница: 320 мм;
• Длина волны источника света: 450 нм;
• Класс лазера: 3R;
• Выходная мощность лазера: 50 мВт;
• Повторяемость по оси Z: 4 мкм;
• Повторяемость по оси X: 25 мкм;
• Линейность по оси Z: ±0,02% от FS;
• Интервал контурных данных по оси X: 100 мкм;
• Количество точек профиля по оси X: 3200;
• Скорость сканирования: 2500–67 000 Гц;
• Интерфейс энкодера: однополярный и дифференциальный;
• Сетевой интерфейс: Ethernet 100Base-TX / 1000Base-T;
• Рабочая температура: 0…+50 °C;
• Температура хранения: −20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Ударная нагрузка: 50G / 3 мс по каждой оси;
• Вибрация: 10G (10–500 Гц);
• Степень защиты: IP67;
• Габариты: 325 × 89,5 × 62 мм;
• Масса: 1500.
