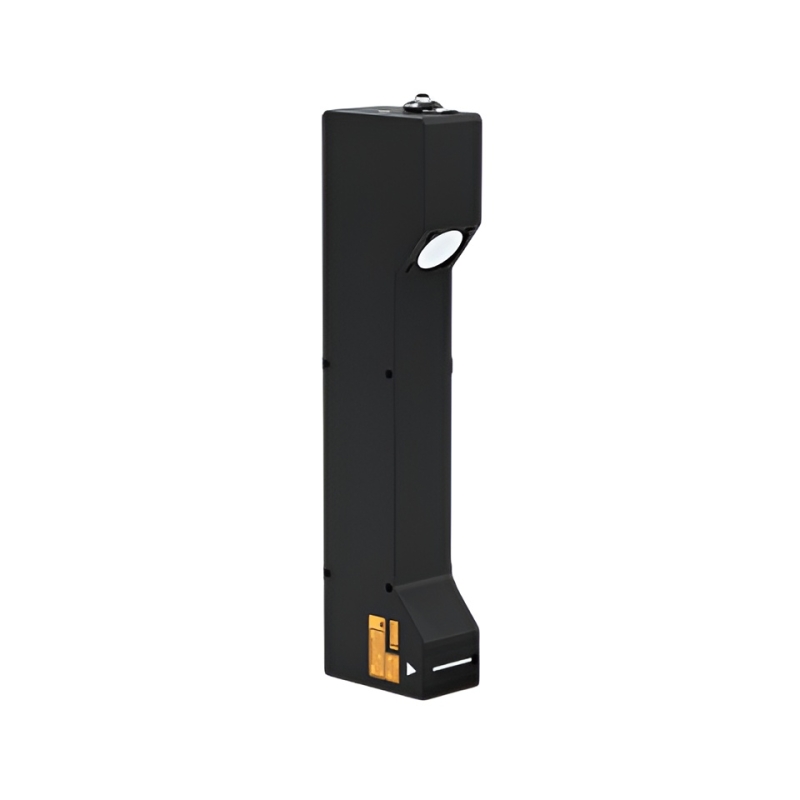

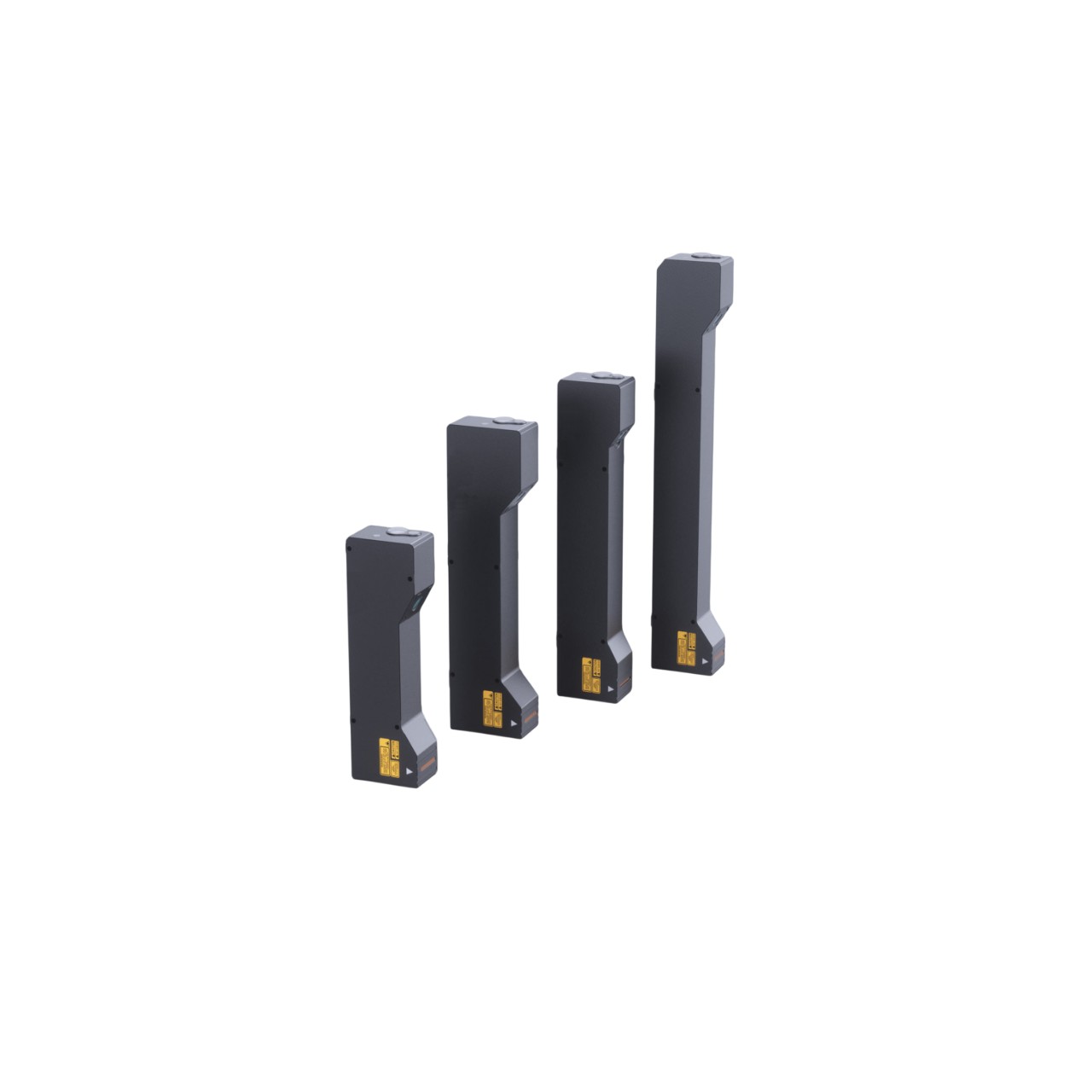

APR5220 — 3D лазерный профилировщик, 350 мм

APR5220 — промышленный 3D лазерный профилометр для высокоточного измерения геометрии, профиля, высоты и положения объектов в автоматизированных системах контроля. Модель сочетает широкий диапазон измерения, высокую скорость сканирования и стабильную точность, что позволяет использовать её в задачах инспекции, измерения размеров, контроля формы и обнаружения дефектов на производстве.

Профилометр обеспечивает ширину измерения по оси X от 440 до 640 мм, диапазон измерения по оси Z до 340 мм и скорость сканирования от 4000 до 67 000 Гц. При этом устройство формирует до 3200 точек профиля по оси X, что обеспечивает детализированное построение профиля поверхности и высокую информативность измерений.

Степень защиты IP67, устойчивость к ЭСР, вибрациям, ударным нагрузкам и электромагнитным помехам позволяют использовать профилометр в реальных условиях промышленной эксплуатации.

Области применения:

• контроль геометрии и профиля изделий;
• измерение высоты, ширины, перепадов и формы поверхности;
• контроль наличия, положения и смещения деталей;
• инспекция кромок, швов, пазов, выступов и посадочных зон;
• контроль плоскостности, ступенчатости и деформации;
• обнаружение поверхностных дефектов и отклонений формы;
• измерения в автоматизированных производственных линиях;
• 3D-контроль в машиностроении, металлообработке, электронике, упаковке, сборочных и сортировочных системах.

Преимущества:

• широкий диапазон измерения по оси X: 440–640 мм;
• диапазон измерения по оси Z: 340 мм;
• высокая скорость сканирования: до 67 000 Гц;
• высокая точность и стабильность измерений;
• до 3200 точек профиля по оси X;
• надёжная интеграция в промышленные системы;
• защита корпуса IP67;
• устойчивость к ЭСР, EFT, вибрации и ударным нагрузкам.

Технические характеристики:

• Рабочее расстояние: 350 мм
• Диапазон измерения по оси Z: 340 мм
• Ширина измерения по оси X, ближняя граница: 440 мм
• Ширина измерения по оси X на базовом расстоянии: 565 мм
• Ширина измерения по оси X, дальняя граница: 640 мм
• Длина волны источника света: 450 нм
• Класс лазера: 3R
• Выходная мощность лазера: 50 мВт
• Повторяемость по оси Z: 8 мкм
• Повторяемость по оси X: 50 мкм
• Линейность по оси Z: ±0,02% от FS
• Интервал контурных данных по оси X: 200 мкм
• Количество точек профиля по оси X: 3200
• Скорость сканирования: 4000–67 000 Гц
• Интерфейс: 2 программируемых входа, 2 программируемых выхода
• Вход энкодера: однополярный и дифференциальный
• Сетевой интерфейс: Ethernet 100Base-TX / 1000Base-T
• Рабочая температура: 0…+50 °C
• Температура хранения: −20…+70 °C
• Рабочая влажность: 35–85% без конденсации
• Ударная нагрузка: 50G / 3 мс
• Вибрация: 10G (10–500 Гц)
• Степень защиты: IP67
• Габариты: 431 × 11,5 × 62 мм
• Масса: 1800 г.
