Thorlabs |
Автоматизированные аппараты для обработки волокон Vytran Thorlabs GPX3800 и GPX3850 оснащены системой автоматической корректировки ориентации волокна в пространстве и выравнивания положения по осям XY, а также алмазным лезвием для скалывания, которое встроено в сварочную головку. Такая комбинированная функциональность позволяет пользователям выполнять несколько операций с одним и тем же волокном без изменения положения и поворота волокна после каждого этапа процесса. Кроме того, система камеры оснащена фильтрами нейтральной плотности, которые позволяют пользователю видеть края волокна в режиме реального времени, пока нагревательный элемент имеет высокую температуру, что обеспечивает быструю обратную связь по качеству сварки/сужения. Автоматизированные аппараты для сварки GPX3800 и GPX3850 могут сваривать или сужать волокна с внешними диаметрами до 1,25 мм или 1,7 мм соответственно.
Точные приборы для обработки волокна могут перемещать волокно по оси XY с разрешением 0,25 мкм и поворачивать волокно на угол до 200° с разрешением 0,02°. Процессы скалывания, сварки и сужения контролируются автоматически с помощью прилагаемого графического интерфейса программного обеспечения. Входящие в комплект держатели волокна могут перемещаться на расстояние до 180 мм вдоль оси волокна, позволяя нагревательному элементу нагревать большие участки входящего волокна. Этот расширенный диапазон нагрева прекрасно подходит для различных задач, таких как работа с волокнами, обладающими сердцевиной с добавками, склонными к термической диффузии, чтобы добиться сварки разнородных волокон с низкими потерями или для изготовления длинных адиабатических сужений волокна. Блоки крепления волокна также могут создавать вакуум через пластины держателя волокна с вакуумными отверстиями, чтобы помочь закрепить волокно внутри держателя.

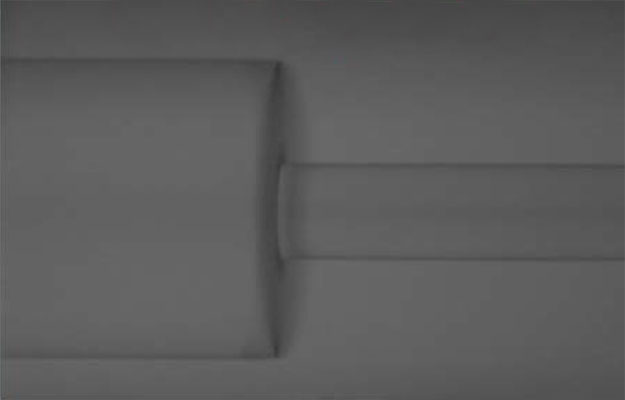

Изображение процесса сварки оптоволокна в реальном времени с помощью Hot Image камеры

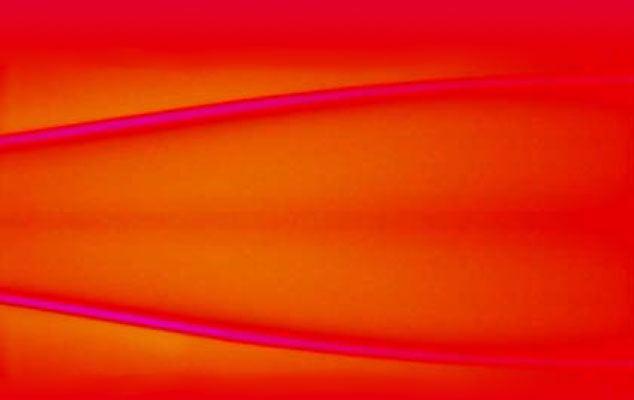

Использование цветокоррекции температуры в процессе сужения
Приборы Vytran Thorlabs GPX3800 и GPX3850 включают в себя: держатели волокон, узел нагрева, камеру CCD с нейтральными фильтрами для резкого изображения, ПК и монитор, предварительно установленное управляющее программное обеспечение, и «mirror tower» (система зеркал) для получения бокового и торцевого изображений. Каждый прибор оборудован газовой линией из ПТФЭ высокой чистоты и газовым регулятором, оснащенным выходным портом CGA-580; также имеется разъем выходного порта DIN 477 no. 6. Узел графитового нагревательного элемента FTAV4 (для оболочки Ø125 мкм - Ø600 мкм) предварительно установлен в системе; дополнительные графитовые или иридиевые элементы продаются отдельно. Верхняя и нижняя пластины для держателя волокна для разных размеров волокон продаются отдельно. Для фиксации пластин в блоках используются винты с нейлоновым наконечником, запасные 2-56 винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук.
Основная технология обработки волокна аппаратов Vytran®
Особенности:- Автоматизированный аппарат для обработки волокон и компьютер с управляющим программным обеспечением; - Сварка / сужение оптических волокон до Ø1,25 мм (GPX3800) или Ø1,7 мм (GPX3850); - Алмазное лезвие интегрировано в сварочную головку; - Интегрированные в систему камеры нейтральные фильтры для получения изображений сварки/сужения в реальном времени; - Автоматическая корректировка ориентации и выравнивание по оси XY; - Идеально подходит для одномодовых, многомодовых, поддерживающих поляризацию и специальных волокон; - Ход волокна по оси Z равен 180 мм. Дополнительные аксессуары:- Капиллярные трубки, легированные фтором (для изготовления специальных соединителей или комбайнеров); - Дополнительные нагревательные элементы; - Система жидкостного охлаждения (дополнительное оборудование для GPX3800); - Дополнение программного обеспечения для сужения волокна и приспособления для управления; - Приспособление для установки соединителей волокна; - Ультразвуковой очиститель; - Монтажный светильник на гибкой стойке; - Запасные винты SS2SN013 для оптоволоконных удерживающих блоков.
|
В комплекте:- Автоматизированный аппарат для обработки волокна Vytran Thorlabs со встроенным лезвием и системой камер резкого изображения; - Предварительно установленный узел графитового нагревательного элемента FTAV4 (оболочка Ø125 мкм - Ø600 мкм); - Компьютер с монитором, клавиатурой и мышью; - Программный интерфейс с примерами файлов сварки; - Вакуумный насос для нижних пластин держателя волокна; - Источник питания; - Регулятор для газового баллона с аргоном с разъемами CGA-580 и DIN 477 no. 6; - Трубка из ПТФЭ 1/8 дюйма для газа аргона; - 9-контактный кабель связи D-Sub RS-232; - 6-контактный кабель камеры FireWire IEEE-1394; - Набор инструментов с шестигранными ключами для замены нагревательного элемента/пластин держателя; - Система жидкостного охлаждения (входит в комплект GPX3850). Приобретается отдельно:- Верхние пластины для фиксации оптических волокон в держателях (необходимы 2 шт.); - Нижняя пластина для фиксации оптических волокон в держателях (необходимы 2 шт.); - Зажим для переноса и графитовые V-образные канавки (необходимы для переходных пластин); - Нижние пластины для фиксации нескольких оптически волокон (необходимы 2 шт. для изготовления соединителей или комбайнеров); - Газовый баллон с аргоном чистотой >99,999%.
|
Технические характеристики аппаратов Vytran® GPX 3800 и GPX3850:
|
Модель |
GPX3800 |
GPX3850 |
|
Характеристики сварки |
||
|
Типы волокон (Без PM) |
одномодовое, многомодовое, фотонно-кристаллическое волокно, волокно с большой площадью моды, некрулое волокноa |
|
|
Типы волокон (PM) |
Panda, Elliptical, Bow-Tiea (Панда, эллиптическое, галстук-бабочка) |
|
|
Диаметр оболочки волокна |
до 1.25 мм (макс) |
до 1.7 мм (макс) |
|
Метод сварки |
Filament Fusion (Сварка нагревательнам элементом) |
|
|
Диапазон температур нагревателя |
от комнатной температуры до 3000 °C |
|
|
Потери при сварке |
0.02 дБb |
|
|
Оценка потерь при сварке |
True Core Imaging® Technology |
|
|
Прочность соединения |
>250 kpsi (1723 МПа)c |
|
|
Повышение прочности |
Fire Polish (Высокотемпературная полировка) |
|
|
Поляризационные перекрестные помехи |
Panda (Панда): >35 дБ |
|
|
Проверка волокна |
||
|
Осмотр в профиль |
True Core Imaging® Technology |
|
|
Осмотр с торца |
Фасетный просмотр и выравнивание сердечника PM (необходимы верхние пластины VHB00 или VHB05) |
|
|
Сердечник/Оболочка/Диаметр |
Автоматизированное измерение |
|
|
Контроль торцевой поверхности |
Контроль, GUI дисплей |
|
|
Угол скола |
Автоматизированное измерение |
|
|
Корректировка ориентации волокна и его торцов |
||
|
Движение волокна по оси Z |
180 мм (макс) |
|
|
Разрешение движения волокна по оси Z |
0.25 мкм, шаговый двигатель |
|
|
Разрешение позиционирования волокна по оси XY |
0.02 мкм, шаговый двигатель |
|
|
Корректировка ориентации |
Полностью автоматизированное выравнивание торца для волокон Panda, Bow Tie, Elliptical Core Fibers Ответная реакция по внешнему коэффициенту затухания для автоматического выравнивания типов волокна PM |
|
|
Разрешение привода вращения |
0.02° |
|
|
Угол вращения |
200° |
|
|
Сужение |
||
|
Длина сужения |
~2 ммd (мин); до 150 ммd (макс) |
|
|
Конусность |
Адиабатическое сужение до 1:10 (возможны соотношения до 1:100) |
|
|
Скорость сужения |
1 мм/сe |
|
|
Потери адиабатического сужения |
<0.01 дБ |
|
|
Компьютер и программное обеспечение |
||
|
Персональный компьютер |
Включен |
|
|
Файлы для сварки |
Встроенная библиотека для основных типов волокон и процессов |
|
|
Физические характеристики |
||
|
Размер (ДхШхВ) |
410 мм x 320 мм x 160 мм |
|
|
Вес |
20 кг |
|
|
Внешний источник питания |
Универсальный вход: 96 - 260 VAC, 47 - 63 Гц; однофазный вход |
|
|
Газоснабжение |
Аргон, >99.999% Чистотой 12 psig (82,7 кПа) (не входит в комплект) |
|
|
Внешние факторы |
||
|
Рабочая температура |
15 до 40 °C |
|
|
Диапазон высот |
0 до 2000 м выше уровня моря |
|
|
Влажность при эксплуатации |
0 до 75% относительная влажность (без конденсации) |
|
|
Температура хранения |
-20 до 60 °C |
|
|
Влажность хранения |
0 до 90% относительная влажность (без конденсации) |
|
Примечания:
a. Совместимы и другие типы волокон, кроме перечисленных;
b. Для одномодового волокна с оболочкой Ø125 мкм;
c. Измерено для одномодового волокна, подготовленного с помощью скалывателя серии LDC401 или другого подходящего оборудования для подготовки волокна;
d. Зависит от геометрии конуса;
e. Скорость сужения сильно зависит от типа используемого процесса. 1 мм/с - типичная скорость для стандартного процесса сужения.
Обучающие видео:
|
Установка нагревательного элемента Процесс обжигания нового нагревательного элемента
Инструкция по установке пластин
|
Центрировка нагревательного элемента
Процесс нормализации нагревательного элемента
Инструкция по установке подвижной пластины
|
Процесс сварки (SM и MM волокон)
