Сварочный аппарат Vytran LFS4100 Filament Fusion Splicer от Thorlabs для оптических волокон стандартных, больших диаметров и специального назначения использует технологию сварки Filament Fusion для высококачественного соединения оптических волокон с диаметром оболочки от 125 мкм до 1,25 мм. Система состоит из нагревательного элемента, системы управления движением шагового двигателя, системы визуализации волокна и настольного компьютера. Она способна сваривать стандартное оптическое волокно, а также волокна с сохранением поляризации, фотонно-кристаллические, некруглые и другие специальные волокна. Кроме того, система способна термически расширять сердцевину волокна и производить адаптеры поля моды.

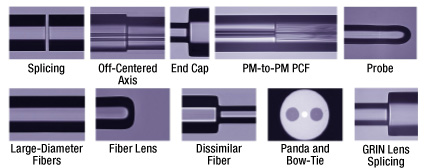

Применение LFS4100 Filament Fusion Splicer
Для выполнения сварки Vytran LFS4100 Filament Fusion Splicer необходим набор принадлежностей. Система поставляется с одним графитовым нагревательным элементом FTAV4, установленным для сварки волокон с оболочкой от Ø125 мкм до Ø600 мкм. Дополнительные узлы из графита и иридия для большего размера оболочки продаются отдельно. Пластины для держателя волокна для разных размеров волокон продаются отдельно. Для фиксации пластин в блоках используются винты с нейлоновым наконечником, запасные 2-56 винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук. Также необходим резервуар с газом аргона чистотой> 99,999%, который не входит в комплект.

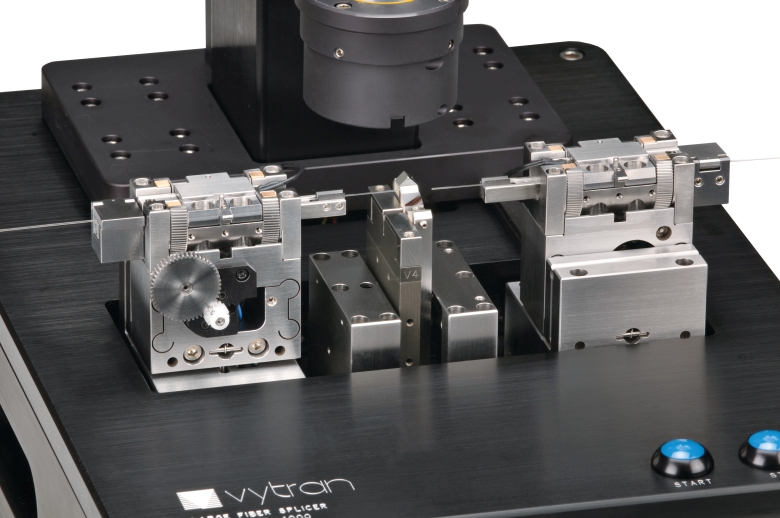

Система зеркал "mirror tower" LFS4100 и волокна, готовые к сварке
Виды с торцов волокон:1) сохраняющего поляризацию; 2) специального волокна
Особенности:- Сварка оптических волокон с диаметром оболочки от 125 мкм до 1,25 мм; - Сварка с высокотемпературной полировкой для максимальной прочности соединения; - Боковое и торцевое изображение с автоматическим выравниванием волокон;
- Сердцевины из термодиффузного волокна и полевые адаптеры производственного режима. Дополнительные аксессуары:- Дополнительные нагревательные элементы; - Приспособление для установки объединителя волокна; - Ультразвуковой очиститель; - Монтажный светильник на гибкой стойке; - Запасные винты SS2SN013 для оптоволоконных удерживающих блоков.
|
В комплекте:- Система Vytran LFS4100 Filament Fusion Splicer;
- Предварительно установленный графитовый нагревательный элемент FTAV4 (оболочка Ø125 мкм - Ø600 мкм) - Настольный компьютер с монитором, клавиатурой и мышью; - Программный интерфейс с примерами файлов сварки; - Вакуумный насос для нижних пластин держателя волокна; - Универсальный источник питания; - Регулятор для газового баллона с аргоном с разъемами CGA-580 и DIN 477 no. 6; - Трубка из ПТФЭ 1/8 дюйма для газа аргона; - 9-контактный кабель связи D-Sub RS-232; - 6-контактный кабель камеры FireWire IEEE-1394; - Набор инструментов с шестигранными ключами для замены элемента / пластин держателя. Приобретается отдельно:- Верхние пластины для фиксации оптических волокон в держателях (необходимы 2 шт.); - Нижняя пластина для фиксации оптических волокон в держателях (необходимы 2 шт.); - Зажим для переноса и графитовые V-образные канавки (необходимы для подвижных пластин); - Газовый баллон с аргоном чистотой >99,999%.
|
Технические характеристики Vytran LFS4100 Filament Fusion Splicer:
|
Модель |
LFS4100 |
|
Характеристики сварки |
|
|
Типы волокон (Без PM) |
одномодовое, многомодовое, фотонно-кристаллическое волокно, волокно с большой площадью моды, некрулое волокно, кремниевое, soft glass (мягкое стекло) |
|
Типы волокон (PM) |
Panda, Elliptical, Bow-Tiea (Панда, эллиптическое, галстук-бабочка) |
|
Диаметр оболочки волокна |
125 мкм до 1.25 мм |
|
Метод сварки |
Filament Fusion (Сварка нагревательнам элементом) |
|
Диапазон температур нагревателя |
от комнатной температуры до 3000 °C |
|
Потери при сварке |
0.02 дБ |
|
Оценка потерь при сварке |
Собственный метод, основанный на теории связанных мод |
|
Прочность соединения |
>250 kpsi (1723 МПа) |
|
Повышение прочности |
Fire Polish (Высокотемпературная полировка) |
|
Поляризационные перекрестные помехи |
Panda (Панда): >35 дБ |
|
Проверка волокна |
|
|
Осмотр в профиль |
True Core Imaging® Technology |
|
Осмотр с торца |
Фасетный просмотр и выравнивание волокна PM |
|
Сердечник/Оболочка/Диаметр |
Вручную или автоматизированная |
|
Контроль торцевой поверхности |
Контроль с помощью дисплея |
|
Угол скола |
Автоматизированное измерение |
|
Регулировка мощности |
Есть |
|
Управление движением |
|
|
Движение нагревателя по оси Z |
15 мм |
|
Движение волокна по оси Z |
12 мм (макс) |
|
Разрешение движения волокна по оси Z |
0.2 мкм |
|
Разрешение позиционирования волокна по оси XY |
0.02 мкм |
|
Корректировка ориентации |
Вручную или автоматизированное |
|
Разрешение привода вращения |
0.02° |
|
Угол вращения |
200° |
|
Компьютер и программное обеспечение |
|
|
Монитор |
Включен |
|
Клавиатура |
Включен |
|
Мышь |
Включен |
|
Графический интерфейс (GUI) |
Включен |
|
Файлы для сварки |
Встроенная библиотека для основных типов волокон и процессов |
|
Характеристики монитора |
Высококое разрешение и цветовой охват (1024х768) |
|
Физические характеристики |
|
|
Размер (ДхШхВ) |
230 мм x 320 мм x 130 мм |
|
Вес |
13 кг |
|
Внешний источник питания |
Универсальный вход: 96 - 240 VAC, 47 - 63 Гц; однофазный |
|
Газоснабжение |
Аргон, >99.999% Чистотой 12 psig (82,7 кПа) (не входит в комплект) |
|
Внешние факторы |
|
|
Рабочая температура |
15 до 40 °C |
|
Диапазон высот |
0 до 2000 м выше уровня моря |
|
Влажность при эксплуатации |
0 до 75% относительная влажность (без конденсации) |
|
Температура хранения |
-20 до 60 °C |
|
Влажность хранения |
0 до 90% относительная влажность (без конденсации) |
Обучающие видео:
|
Процесс обжигания нового нагревательного элемента
Инструкция по установке вставок
|
Центрировка нагревательного элемента
Процесс нормализации нагревательного элемента
Инструкция по установке подвижной пластины
|
|
