Рабочая станция Vytran Thorlabs GLZ4001EC для лазерной обработки волокна на CO2 объединяет в себе узел нагрева, блоки крепления волокон, компьютер с программным обеспечением, а также другое рабочее оборудование на простой в использовании тележке на колесиках, которую можно разместить в любом месте лаборатории.
Эта рабочая станция оснащена функцией корректировки ориентации волокна и специально разработана для сварки больших наконечников с одномодовым, многомодовым и другим специальным волокном с использованием технологии True Core Imaging. Точные приборы для обработки волокна могут перемещать волокно по оси XY с разрешением 0,2 мкм и перемещать вдоль оси волокна (ось Z) до 10 мм с разрешением 0,25 мкм. Это позволяет нагревательному элементу точно и равномерно нагревать волокно или наконечник для обеспечения высококачественной сварки непосредственно с наконечниками до Ø5 мм. С помощью конического ввода можно сваривать наконечники диаметром до 9,5 мм.

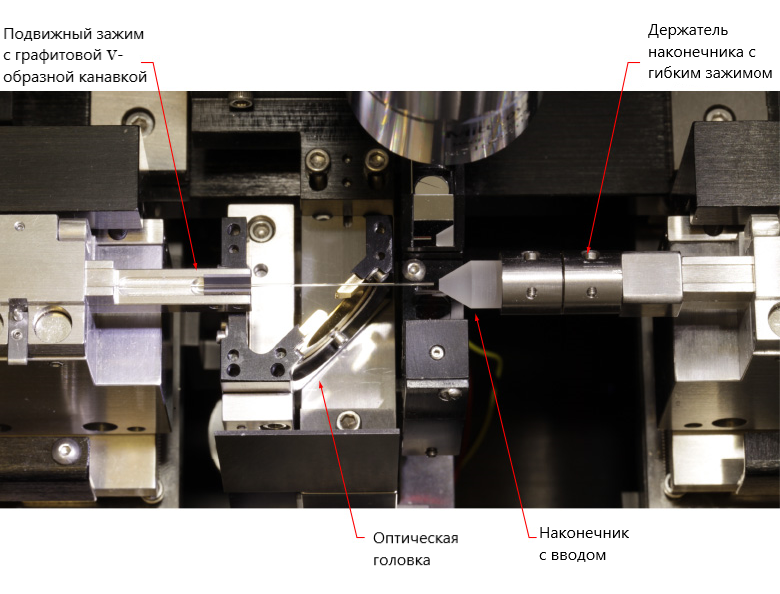

Подготовка к сварке с наконечника с вводом диаметром 8 мм на GLZ4001EC
Формирование кольцевого лазерного луча, который равномерно нагревает концы волокон, а затем два волокна прижимаются друг к другу
Vytran Thorlabs GLZ4001EC включает в себя: держатели волокна, оптические головки, узел нагрева, камеру CCD для визуализации, ПК и монитор, предварительно установленное управляющее программное обеспечение, и «mirror tower» (система зеркал) для получения бокового и торцевого изображений. Верхнюю и нижнюю пластины для держателей волокна, которые необходимы для работы сварочного аппарата. Держатели для наконечников могут удерживать большие наконечники от Ø1,8 мм до Ø9,5 мм с использованием вакуумного всасывания, гибкого зажима или магнитной крышки.
|
Особенности:- Включает в себя станцию сварочного аппарата для наконечников Vytran Thorlabs GLZ4001EC и компьютер с управляющим программным обеспечением;- CO2-лазер, обеспечивающий равномерный нагрев, необходимый для сварки больших диаметров; - Автоматическая корректировка ориентации; - Идеально подходит для сварки одномодовых, многомодовых и специальных волокон;
- Расходные материалы не требуются. Дополнительные аксессуары:- Откидная полка; - Ультразвуковой очиститель; - Скалыватели волокна большого диаметра; - Станция подготовки волокна. |
В комплекте:- Vytran Thorlabs GLZ4001EC на колесиках; - CO2-лазер мощностью 40 Вт с воздушным охлаждением; - Оптическая сварочная головка и заглушка; - Встроенный компьютер с монитором, клавиатурой и мышью; - Программный интерфейс с примерами файлов сварки; - Вакуумный насос для нижних вставок держателей;
- Светильник на гибкой стойке для освещения; Приобретается отдельно:- Верхние пластины для фиксации оптических волокон в держателях (необходимы 2 шт.); - Нижние пластины для фиксации оптических волокон в держателях (необходимы 2 шт.); - Зажим для переноса и графитовые V-образные канавки (необходимы для подвижных пластин);
- Держатели насадок (требуются для насадок диаметром от 1.8 до 9.5 мм). |
Технические характеристики Vytran Thorlabs GLZ4001EC :
|
Модель |
GLZ4001EC |
|
Технические характеристики | |
|
Длина волны лазера |
10.55 мкм (мин)
|
|
Выходная мощность лазера |
40 Втa |
|
Безопасность лазера |
Металлическая крышка с блокировкой
|
|
Управление пучком лазера |
Замкнутый цикл обратной связи |
|
Характеристики сварки | |
|
Типы волокон |
одномодовое, многомодовое, фотонно-кристаллическое волокно, волокно с большой площадью моды, некрулое волокноb |
|
Диаметр оболочки волокна |
Сварка: 250 мкм оболочки - 2 мм
|
|
Потери при сварке |
0.02 дБd |
|
Оценка потерь при сварке |
True Core Imaging® Technology |
|
Прочность соединения |
>250 kpsi (1723 МПа)е |
|
Проверка волокна | |
|
Осмотр в профиль |
True Core Imaging |
|
Сердечник/Оболочка/Диаметр |
Автоматизированное измерение |
|
Угол скола |
Автоматизированное измерение |
|
Корректировка ориентации волокна и его торцов | |
|
Движение нагревателя по оси Z |
15 мм (макс) |
|
Движение блока волокна по оси Z |
10 мм (макс) |
|
Разрешение движения блока волокна |
0.25 мкм, шаговый двигатель |
|
Разрешение позиционирования волокна по осям XY |
0.2 мкм, шаговый двигатель |
|
Компьютер и программное обеспечение | |
|
Персональный компьютер |
Включен |
|
Файлы для сварки |
Встроенная библиотека для основных типов волокон и процессов |
|
Физические характеристики | |
|
Размер (ДхШхВ) |
924 мм x 795 мм x 1122 мм |
|
Вес |
136 кг |
|
Питание на входе |
100 - 240 VAC, 47 - 63 Гц, 14.7 A |
|
Внешние факторы | |
|
Рабочая температура |
15 до 40 °C |
|
Диапазон высот |
0 до 2000 м выше уровня моря |
|
Влажность при эксплуатации |
0 до 75% относительная влажность (без конденсации) |
|
Температура хранения |
-20 до 60 °C |
|
Влажность хранения |
до 90% относительная влажность (без конденсации) |
Примечания:
a. Выходная мощность измерена при 25°C
b. Совместимы и другие типы волокон, кроме перечисленных;
c. Предназначен для сварки волокна и торцевой крышки. Можно использовать подводы для достижения диаметра торцевой крышки более 5 мм.
d. Для одномодового волокна с оболочкой Ø125 мкм;
e. Измерено для одномодового волокна, подготовленного с помощью скалывателя серии LDC401 или другого подходящего оборудования для подготовки волокна;
Обучающие видео:
|
Установка нагревательного элемента Процесс обжигания нового нагревательного элемента Инструкция по установке пластин |
Центрировка нагревательного элемента Процесс нормализации нагревательного элемента Инструкция по установке подвижной пластины |
Процесс сварки (SM и MM волокон)
