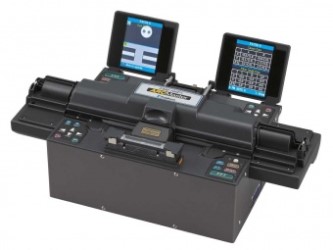

Компания Fujikura выпустила новый специальный сварочный аппарат Fujikura FSM-100P+ в дополнение к существующей модели Fujikura FSM-100P. Fujikura FSM-100P+ – аппарат с расширенными возможностями для сварки специальных оптических волокон, которые используются в производстве волоконно-оптических лазеров и датчиков, в научных исследованиях и разработках, а также в медицинской сфере.
Новые возможности аппаратов включают в себя инновационную систему выравнивания волокна - End View, сваривание XLDF- волокон (волокон очень большого диаметра) с возможностью использования технологии "Plasma Zone Path Modulation", технологии расширенного охвата дуги и других функций для сварки и вытяжки оптического волокна, а также запатентованную систему фиксации волокна «split V-groove». С возникновением технологии ARC™, серия сварочных аппаратов ARCMaster устанавливает новый стандарт для сварки волокна, обеспечивая максимальную производительность и гибкость.
Особенности:
- Система выравнивания волокна End View для выравнивания некруглых, "полых" и других специальных волокон;
- Возможность сварки XLDF-волокон (волокон очень большого диаметра) с диаметром волокна до 1200 мкм;
- Запатентованная система фиксации волокна «splitV-groove» охватывает диапазон волокон (как в оболочке, так и без покрытия) диаметром от 60 до 2000 мкм;
- Передовой метод контроля «Plasma Zone» для оптимизации сварки конкретных типов волокон;
- Электропривод электродов для изменения межэлектродного промежутка для оптимизации формы «PlasmaZone»;
- Регулировка по вертикали положения волокна в пределах «PlasmaZone»;
- Колебания электродов при использовании технологии «PlasmaZonePathModulation» для сращивания XLDF- волокон;
- Увеличение возможностей для формирования волокна и его обработки, вытягивания и т.д.
- Пользовательские многоступенчатые программируемые "Специальные функции";
- Технология сдвига охвата дуги (охват дугой волокна может двигаться +/- 18 мм);
- Механизм перемещения волокна влево / вправо Z-Drive;
- Три выбираемых метода калибровки дуги (обычный способ калибровки для стандартного волокна; новый метод обратного расплава с новыми параметрами для специальных волокон, включая XLDF-волокна; калибровка яркости дуги в режиме реального времени (с функцией обучения);
- Два 4.1-дюймовые монитора с выбираемым пользователем режимом отображения информации;
- Обширные функции подключения к ПК (обновление ПО, загрузка / выгрузка данных, управление с ПК).
Оборудование:
- Скалыватель оптических волокон Fujikura CT-100/CT-32/CT-38/HTC-20;
- Термостриппер для удаления покрытия волокна Fujikura HJS-02/HJS-02-80/HJS-03/HTC-12;
- Устройство для подготовки волокна Fujikura APM-100/APM-101;
- Стриппер для полиимидного покрытия Fujikura PCS-100;
- Очиститель волокна ультразвуковой Fujikura USC-02;
- Восстановитель защитного покрытия Fujikura FSR-02.
Технические характеристики:
|
Параметр |
Значение | |
|
Применяемые волокна |
Телекоммуникационные |
SMF, NZDSF, MMF, EDF, DCF, другие специальные волокна |
|
Большого диаметра |
LDF | |
|
Поляризованные |
PMF | |
|
Диаметр волокна |
60...1200 мкм | |
|
Диаметр покрытия |
60...2000 мкм | |
|
Число волокон |
Одиночные | |
|
Длина скола |
8...30 мм (стандартно 9 мм) в оболочке 3...5 мм (стандартно 4 мм) | |
|
Типичные потери |
SMF |
0.03 дБ |
|
NZDSF/LDF |
0.05 дБ | |
|
MMF |
0.02 дБ | |
|
PMF |
0.06 дБ | |
|
Время сварки |
SMF/MMF |
15 сек |
|
NZDSF/LDF |
25 сек | |
|
PMF (Panda) |
35...70 сек | |
|
PM Auto |
70...300 сек | |
|
Затухание
|
PMF (Panda) |
-40 дБ / 0.6° |
|
PM Auto |
-40 дБ / 0.6° | |
|
Обратные потери |
>>60 дБ | |
|
Время термоусадки |
FP-03 40 mm |
30 сек |
|
FP-03 60 mm |
35 сек | |
|
FPS01 |
55 сек (зависит от типа КДЗС) | |
|
Прижимы волокна |
Автоматически в зависимости от диаметра волокна | |
|
Диапазон перемещения |
± 18 мм (центр сварки - 0 мм) | |
|
Ресурс электродов |
2500 сварок (волокно SMF, искровой зазор 1 мм) | |
|
Искровой зазор |
1…3 мм | |
|
Функция колебания электродов |
Да | |
|
Смещение электродов |
-0.3…+0.1 мм | |
|
Тест на разрыв |
1.96…2.45 Н | |
|
Увеличение |
3.5…300 | |
|
Функция автостарта |
Да | |
|
Режимы сварки |
Кол-во режимов |
300 режимов |
|
Стандартный режим |
Да | |
|
Ручной режим |
Да | |
|
Режим End View |
Да | |
|
Режим измерителя мощности |
Да | |
|
Режим аттенюатора |
Да | |
|
Кол-во режимов термоусадки |
100 предустановленных режимов | |
|
Зхранение результатов сварки |
Последние 2000 результатов | |
|
Калибровка мощности дуги |
3 предустановленных метода | |
|
Калибровка положения дуги |
2 предустановленных метода | |
|
Функция распознавания волокон |
Да | |
|
Применение компьютера |
Обновление ПО |
Через интернет |
|
Отображение данных |
Да | |
|
Условия сварки |
Да | |
|
Результаты сварки |
Да | |
|
Управление с компьютера |
ПО и список команд для сварки | |
|
Экран |
Два цветных ЖК-монитора 4.1» | |
|
Размеры |
470х232х160 включая резиновые опоры | |
|
Вес |
9.5 кг | |
|
Питание |
Внешний адаптер ADC-15 100…240 В (50…60 Гц) (макс. 100 Вт) | |
|
Условия эксплуатации |
0…95% влажности, 0…40°C | |
|
Условия хранения |
0…95% влажности, -40…80°C | |
|
Порты |
Питание: постоянное 19 В, 4.5 А | |
|
USB-2.0 (mini-B) для соединения с компьютером | ||
|
IEEE-488 24-pin для юстировки с помощью контроля мощности | ||
|
Два 6-pin Mini-DIN для подключения внешнего оборудования (HJS-02) | ||
Комплектация:
|
Предмет |
Модель |
|
Сварочный аппарат |
FSM-100P+ |
|
Жесткий кейс |
CC-27 |
|
Держатели волокна 250 мкм, пара |
FH-100-250 |
|
Держатели волокна 250 мкм, пара |
FH-100-250-EV |
|
Держатели волокна 400 мкм, пара |
FH-100-400 |
|
Держатели волокна 400 мкм, пара |
FH-100-400-EV |
|
Сетевой адаптер |
ADC-15 |
|
Сетевой шнур |
ACC-xx |
|
Источник излучения End View, 2 шт. |
EV-LS01 |
|
Запасные электроды (пара) |
ELECT3-25-LDF |
|
USB кабель |
USB-01 |
|
Чистящие палочки, упаковка |
DSC-01 |
|
Очиститель электродов |
EC-01 |
|
CD с программным обеспечением |
Есть |
|
Руководство по эксплуатации на английском и русском языках |
Есть |
