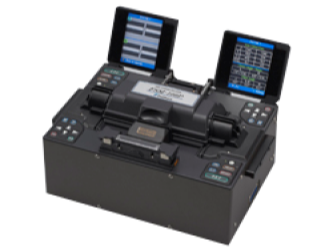

Компания Fujikura, мировой лидер в области технологии сплавного соединения волокон, представляет лабораторный сварочный аппарат Fujikura FSM-100P в новой революционной серии Fujikura FSM-100 «ARCMaster ™». Сварочный аппарат Fujikura FSM-100P позволяет вращать волокна при сварке для сохранения поляризации и имеет множество инновационных технологий для решения быстро растущих потребностей для производств, лабораторий, научных исследований.
Особенности:
- Запатентованная система фиксации волокна «split v-groove»;
- Эта революционная конструкция позволяет работать с волокнами в оболочке или без покрытия диаметром от 60 мкм до 2 мм без замены V-образной канавки или прижима волокна;
- Технология двойного выравнивания PM-волокон;
- Для точного выравнивания и соединения PM-волокон, компания Fujikura разработала новую технологию IPA. Fujikura FSM-100P включает в себя как традиционное выравнивание по методу PAS, так и новую систему IPA, что дает пользователям самые широкие возможности для сварки PM-волокон;
- Система расположения волокон «Plasma Zone»;
- Система позиционирования электродов и оптических волокон обеспечивает беспрецедентную универсальность как при сварке волокон большого диаметра (LDF), так и при сращивании термочувствительных волокон и волокон малого диаметра;
- Специальная технология калибровки дуги;
- Технология калибровки Fujikura FSM-100P облегчает применение в широком диапазоне от научных исследований до производства, обеспечивая хорошую производительность и позволяет использовать все возможности «Plasma Zone»;
- Улучшенная технология оценки потерь на соединении;
- Объединение двух технологий оценки потерь по световому и тепловому изображениям обеспечивает беспрецедентную точность;
- Горизонтальное расположение держателей волокна;
- Для сварки волокон большого диаметра (LDF) под минимальным углом относительно друг друга держатели волокна ориентированы параллельно по отношению к V-образным канавкам;
- Улучшенная технология охвата дуги;
- Улучшенный диапазон охвата дуги обеспечивает восстановление первоначальной формы профиля некруглых волокон при сварке;
- Обновление программного обеспечения через Интернет.
Оборудование:
- Скалыватель оптических волокон Fujikura CT-100/CT-32/CT-38/HTC-20;
- Термостриппер для удаления покрытия волокна Fujikura HJS-02/HJS-02-80/HJS-03/HTC-12;
- Устройство для подготовки волокна Fujikura APM-100/APM-101;
- Стриппер для полиимидного покрытия Fujikura PCS-100;
- Очиститель волокна ультразвуковой Fujikura USC-02;
- Восстановитель защитного покрытия Fujikura FSR-02.
Технические характеристики:
|
Параметр |
Значение | |
|
Применяемые волокна |
Телекоммуникационные |
SMF, NZDSF, MMF, EDF, DCF, другие специальные волокна |
|
Большого диаметра |
LDF | |
|
Поляризованные |
PMF | |
|
Диаметр волокна |
60...500 мкм | |
|
Диаметр покрытия |
100...2000 мкм | |
|
Число волокон |
Одиночные | |
|
Длина скола |
8...10 мм (стандартно 9 мм) в оболочке 3...5 мм (стандартно 4 мм) | |
|
Типичные потери |
SMF |
0.03 дБ |
|
NZDSF/LDF |
0.05 дБ | |
|
MMF |
0.02 дБ | |
|
PMF |
0.06 дБ | |
|
Время сварки |
SMF/MMF |
15 сек |
|
NZDSF/LDF |
25 сек | |
|
PMF (Panda) |
35...50 сек | |
|
PM Auto |
90...300 сек | |
|
Затухание
|
PMF (Panda) |
-40 дБ / 0.6° |
|
PM Auto |
-32 дБ / 1.4° | |
|
Обратные потери |
>>60 дБ | |
|
Время термоусадки |
FP-03 40 mm |
30 сек |
|
FP-03 60 mm |
35 сек | |
|
FPS01 |
55 сек (зависит от типа КДЗС) | |
|
Прижимы волокна |
Автоматически в зависимости от диаметра волокна | |
|
Диапазон перемещения |
± 5 мм | |
|
Ресурс электродов |
2500 сварок (волокно SMF, искровой зазор 1 мм) | |
|
Искровой зазор |
1…3 мм | |
|
Смещение электродов |
-0.3…+0.1 мм | |
|
Тест на разрыв |
1.96…2.45 Н | |
|
Увеличение |
58…300 | |
|
Функция автостарта |
Да | |
|
Режимы сварки |
Кол-во режимов |
300 режимов |
|
Стандартный режим |
Да | |
|
Ручной режим |
Да | |
|
Режим измерителя мощности |
Да | |
|
Режим аттенюатора |
Да | |
|
Кол-во режимов термоусадки |
100 предустановленных режимов | |
|
Хранение результатов сварки |
Последние 2000 результатов | |
|
Калибровка мощности дуги |
3 предустановленных метода | |
|
Калибровка положения дуги |
2 предустановленных метода | |
|
Функция распознавания волокон |
Да | |
|
Применение компьютера |
Обновление ПО |
Через интернет |
|
Отображение данных |
Да | |
|
Условия сварки |
Да | |
|
Результаты сварки |
Да | |
|
Управление с компьютера |
Да | |
|
Экран |
Два цветных ЖК-монитора 4,1» | |
|
Размеры |
311х232х160, включая резиновые опоры | |
|
Вес |
7.9 кг | |
|
Питание |
Внешний адаптер ADC-15 100…240 В (50…60 Гц) (макс. 100 Вт) | |
|
Условия эксплуатации |
0…95% влажности, 0…40°C | |
|
Условия хранения |
0…95% влажности, -40…80°C | |
|
Порты |
Питание: постоянное 19 В, 4.5 А | |
|
USB-2.0 (mini-B) для соединения с компьютером | ||
|
IEEE-488 24-pin | ||
|
Два 6-pin Mini-DIN для подключения внешнего оборудования (HJS-02) | ||
Комплектация:
|
Предмет |
Модель |
|
Сварочный аппарат |
FSM-100P |
|
Жесткий кейс |
CC-27 |
|
Держатели волокна 250 мкм, пара |
FH-100-250 |
|
Держатели волокна 400 мкм, пара |
FH-100-400 |
|
Сетевой адаптер |
ADC-15 |
|
Сетевой шнур |
ACC-xx |
|
Запасные электроды (пара) |
ELECT2-25 |
|
USB кабель |
Есть |
|
Чистящие палочки, уп. 20 шт. |
DSC-01 |
|
CD с программным обеспечением |
Есть |
|
Руководство по эксплуатации на английском и русском языках |
Есть |
