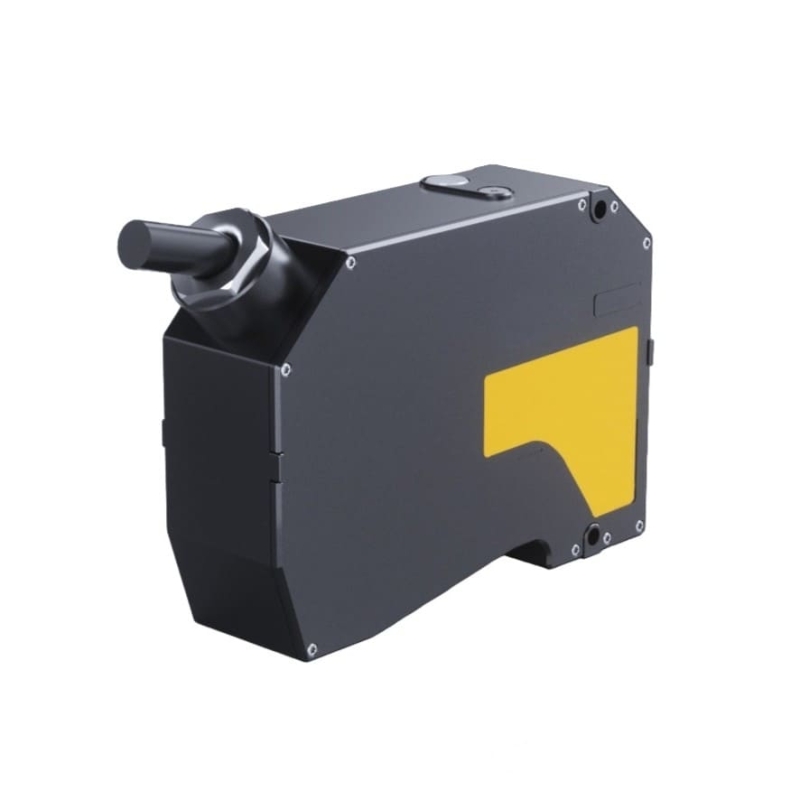

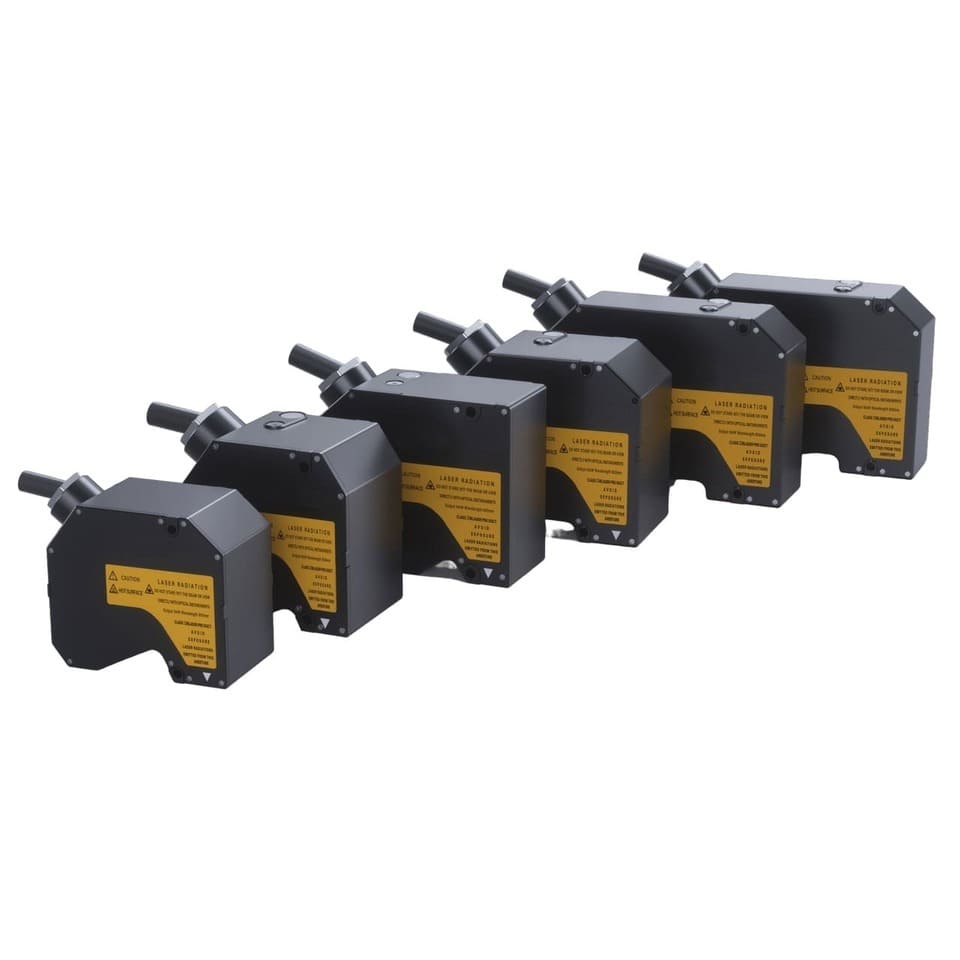

APGI500 / APGI505 — лазерные датчики смещения

APGI500 и APGI505 — модели серии APGI, разработанные для высокоточного бесконтактного измерения положения, смещения, уровня, профиля и геометрических параметров объектов на увеличенном рабочем расстоянии. Эти датчики подходят для промышленных систем, где требуется сочетание широкого диапазона измерения, высокой скорости отклика и стабильной работы в условиях непрерывной эксплуатации.

Частота дискретизации до 88 кГц позволяет использовать датчики в динамических процессах, а повторяемость 2 мкм обеспечивает уверенный контроль параметров даже в задачах, требующих высокой стабильности измерения.

Преимущества

Серия APGI ориентирована на промышленное применение и интеграцию в современные системы автоматизации. Датчики поддерживают подключение по Ethernet 100Base-TX / 1000Base-T и RS485, оснащаются аналоговым выходом, а также цифровыми входами и выходами для синхронизации с внешними устройствами, тайминга, обнуления и работы с энкодерными сигналами.

За счёт степени защиты IP67 модели можно применять в производственной среде с повышенными требованиями к надёжности, устойчивости к пыли, влаге, вибрациям и электромагнитным воздействиям.

Особенности моделей

APGI500

Исполнение с малым лазерным пятном Ø500 мкм. Предназначено для задач, где требуется более точное измерение в локальной зоне контроля и уверенная фиксация положения конкретного участка объекта.

APGI505

Версия с широким лазерным пятном 500 × 6000 мкм. Оптимальна для работы с поверхностями сложной формы, неоднородной структурой или при необходимости получать стабильный сигнал на значительно расширенной области измерения.

Технические характеристики:

• рабочее расстояние: 500 мм;
• диапазон измерения: от -650 до +250 мм;
• длина волны лазера: 655 нм;
• класс лазера: II;
• мощность лазера: 5 мВт;
• повторяемость: 2 мкм;
• линейность: ±0,05%;
• температурная стабильность: 0,01%/°C;
• частоты дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• интерфейсы: Ethernet и RS485;
• аналоговый выход: 1 канал;
• цифровые входы: 2 канала;
• цифровые выходы: 4 канала;
• рабочая температура: 0…+50 °C;
• температура хранения: –20…+70 °C;
• рабочая влажность: 35–85% без конденсации;
• габариты: 119 × 85 × 35 мм;
• масса: 380 г.

Области применения:

• контроль положения и смещения;
• измерение уровня и линейных отклонений;
• контроль габаритов и профиля;
• инспекция изделий на автоматизированных линиях;
• позиционирование в роботизированных системах;
• мониторинг процессов в производственном оборудовании.
