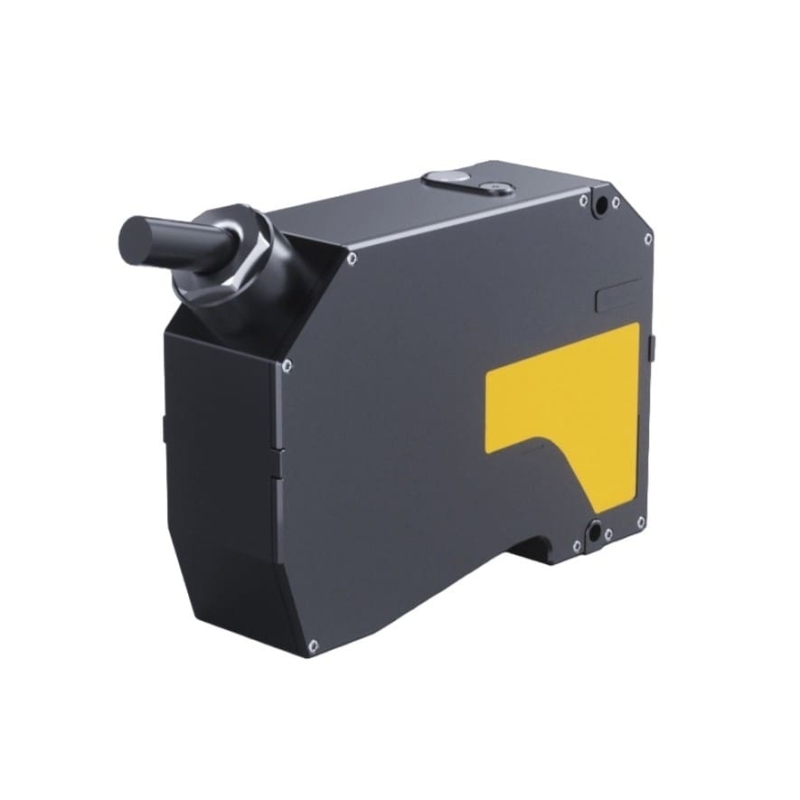

APGI400 / APGI405 — лазерные датчики смещения

APGI400 и APGI405 — модели серии APGI, предназначенные для высокоточного бесконтактного измерения смещения, положения, профиля и линейных параметров объекта на увеличенном расстоянии. Эти датчики ориентированы на применение в промышленной автоматизации, измерительных комплексах, инспекционных системах и оборудовании, где требуется стабильный результат при большом диапазоне контроля.

Высокая частота дискретизации до 88 кГц позволяет использовать модели APGI400 / APGI405 в задачах с быстрым перемещением объекта, а повторяемость 2 мкм обеспечивает надёжный контроль в технологических процессах, где критичны точность и воспроизводимость измерений.

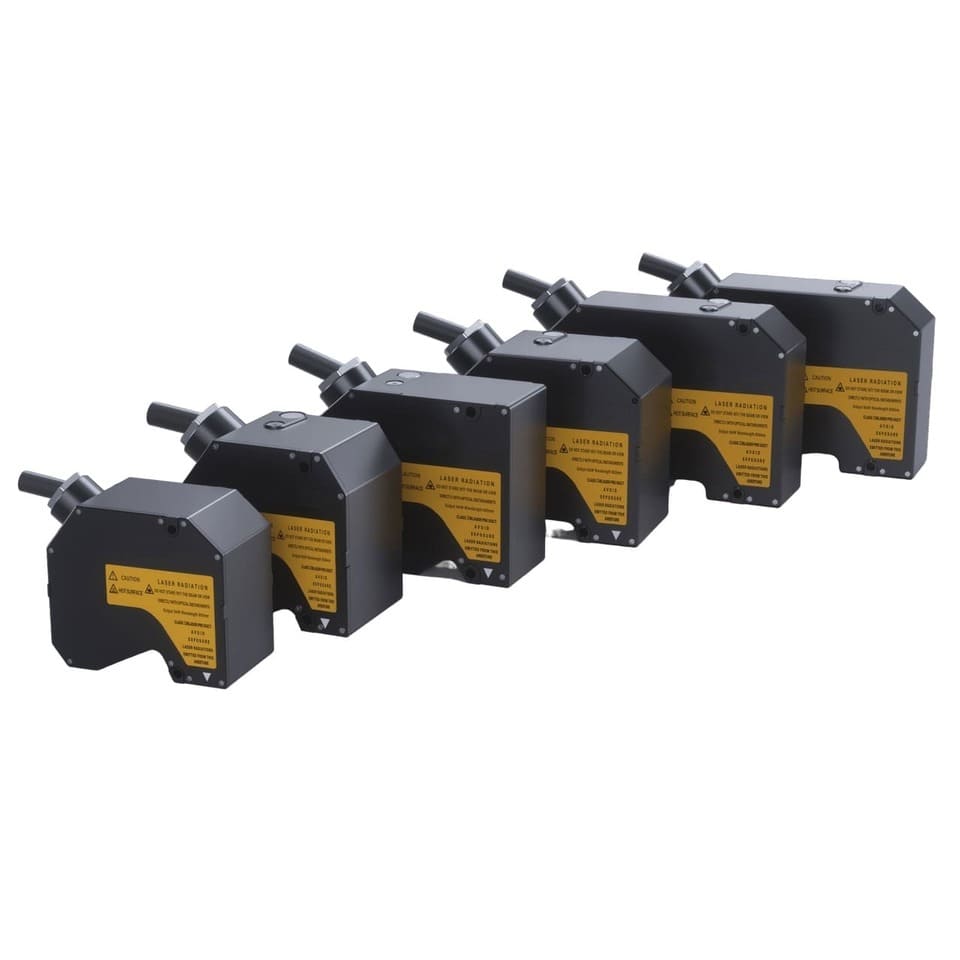

Что представляет собой серия APGI

Серия APGI разработана как линейка интегрированных лазерных датчиков перемещения для промышленного применения. Общими преимуществами являются компактное исполнение для своего класса, высокая скорость обмена данными, устойчивость к внешним воздействиям и удобное подключение к системам управления.

Датчики поддерживают:

• Ethernet 100Base-TX / 1000Base-T;
• RS485;
• 1 аналоговый выход с переключением по типу сигнала;
• 2 цифровых входа;
• 4 цифровых выхода.

За счёт степени защиты IP67 оборудование подходит для эксплуатации в условиях производства, где присутствуют пыль, влажность, вибрационные нагрузки и электромагнитные помехи.

Особенности моделей

APGI400

Исполнение с малым лазерным пятном Ø450 мкм. Подходит для задач, где требуется более локальное измерение, точное позиционирование по ограниченной области и контроль конкретной точки на поверхности изделия.

APGI405

Модификация с широким лазерным пятном 450 × 1300 мкм. Оптимальна для контроля поверхностей со сложной текстурой, неоднородным отражением или при необходимости получить более устойчивый сигнал по расширенной зоне измерения.

Технические характеристики:

• рабочее расстояние: 400 мм;
• диапазон измерения: от -100 до +100 мм;
• длина волны лазера: 655 нм;
• класс лазера: II;
• выходная мощность лазера: 5 мВт;
• повторяемость: 2 мкм;
• линейность: ±0,05%;
• температурная стабильность: 0,01%/°C;
• частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• рабочая температура: 0…+50 °C;
• температура хранения: –20…+70 °C;
• рабочая влажность: 35–85% без конденсации;
• габариты: 119 × 85 × 35 мм;
• масса: 380 г.

Преимущества:

Модели APGI400 / APGI405 удобны для включения в состав автоматизированных линий и измерительных стендов. Наличие сетевых и промышленных интерфейсов позволяет подключать датчики к ПЛК, контроллерам, системам сбора данных и промышленным ПК. Поддержка цифровых входов и выходов облегчает синхронизацию с исполнительными механизмами, энкодерами и внешними устройствами управления.

Области применения:

• контроль положения и перемещения крупных деталей;
• измерение зазоров, прогибов и смещений;
• контроль профиля и геометрии изделий;
• инспекция поверхностей на производственных линиях;
• системы роботизированного позиционирования;
• автоматические станции контроля качества.
