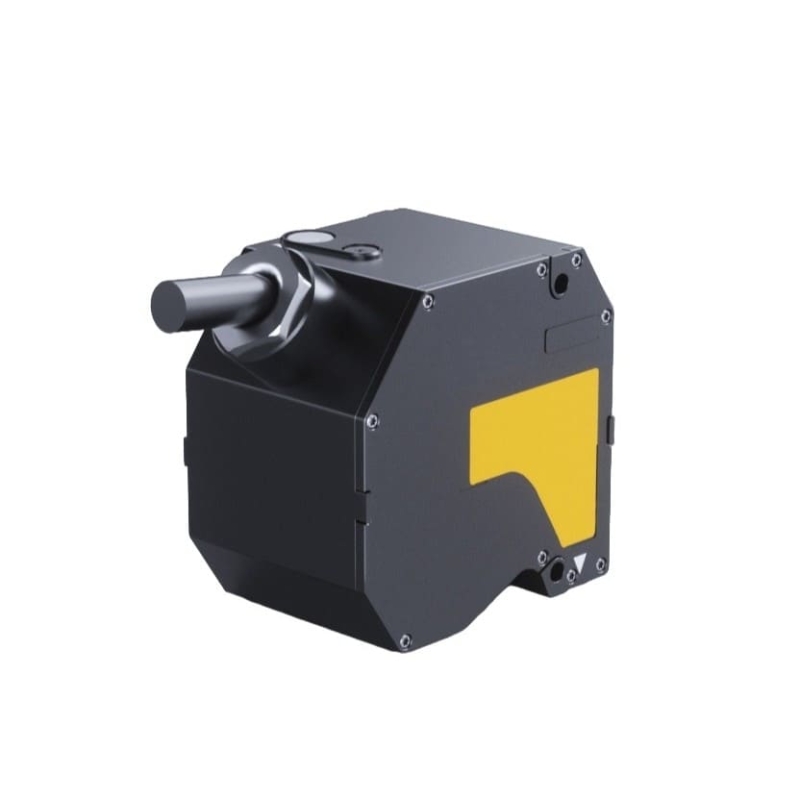

APGI050 / APGI055 — лазерные датчики смещения

APGI050 и APGI055 — модели серии APGI, разработанные для высокоскоростного бесконтактного измерения смещения, положения и геометрических параметров объекта. Датчики выполнены в полностью интегрированном корпусе и не требуют подключения внешнего усилителя или отдельного контроллера, что упрощает внедрение в автоматизированные линии, измерительные стенды и инспекционные комплексы.

Обе модели рассчитаны на работу в условиях, где необходимы стабильные результаты, высокая частота обновления данных и удобная интеграция в существующую систему управления. Частота дискретизации до 88 кГц позволяет использовать датчики при контроле быстро движущихся объектов, а повторяемость до 0,1 мкм делает их эффективным решением для задач прецизионного измерения.

Преимущества

Серия APGI сочетает компактность, функциональность и промышленную надёжность. Датчики поддерживают сетевое подключение по Ethernet 100Base-TX / 1000Base-T, интерфейс RS485, аналоговый выход и дискретные входы/выходы, благодаря чему легко встраиваются в современные системы автоматизации, PLC-архитектуру и контрольные станции.

Конструкция с классом защиты IP67 позволяет использовать оборудование в производственной среде, где требуется устойчивость к пыли, влаге, вибрациям и ударным нагрузкам.

Особенности моделей

APGI050

Исполнение с малым лазерным пятном Ø75 мкм. Подходит для задач, где требуется более точное наведение на небольшую область измерения: контроль мелких деталей, кромок, выступов, тонких элементов и локальных участков поверхности.

APGI055

Версия с широким лазерным пятном 75 × 480 мкм. Предпочтительна для измерений на поверхностях со сложной текстурой, неоднородной отражающей способностью или там, где важно получить более устойчивый сигнал на расширенной зоне контроля.

Технические характеристики:

• рабочее расстояние: 50 мм;
• диапазон измерения: от -9 до +8 мм;
• длина волны лазера: 655 нм;
• класс лазера: II;
• мощность лазерного излучения: 5 мВт;
• повторяемость: 0,1 мкм;
• линейность: ±0,05%;
• температурная стабильность: 0,01%/°C;
• частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• 1 аналоговый выход;
• 2 дискретных входа;
• 4 дискретных выхода;
• рабочая температура: 0…+50 °C;
• температура хранения: –20…+70 °C;
• влажность эксплуатации: 35–85% без конденсации;
• габариты: 72 × 71 × 50 мм;
• масса: 323 г.

Области применения:

• измерение положения и смещения;
• контроль профиля и геометрии;
• проверка размеров деталей;
• инспекция поверхности;
• автоматизированные системы сортировки и позиционирования;
• измерительные модули в составе станков и роботизированных комплексов.
