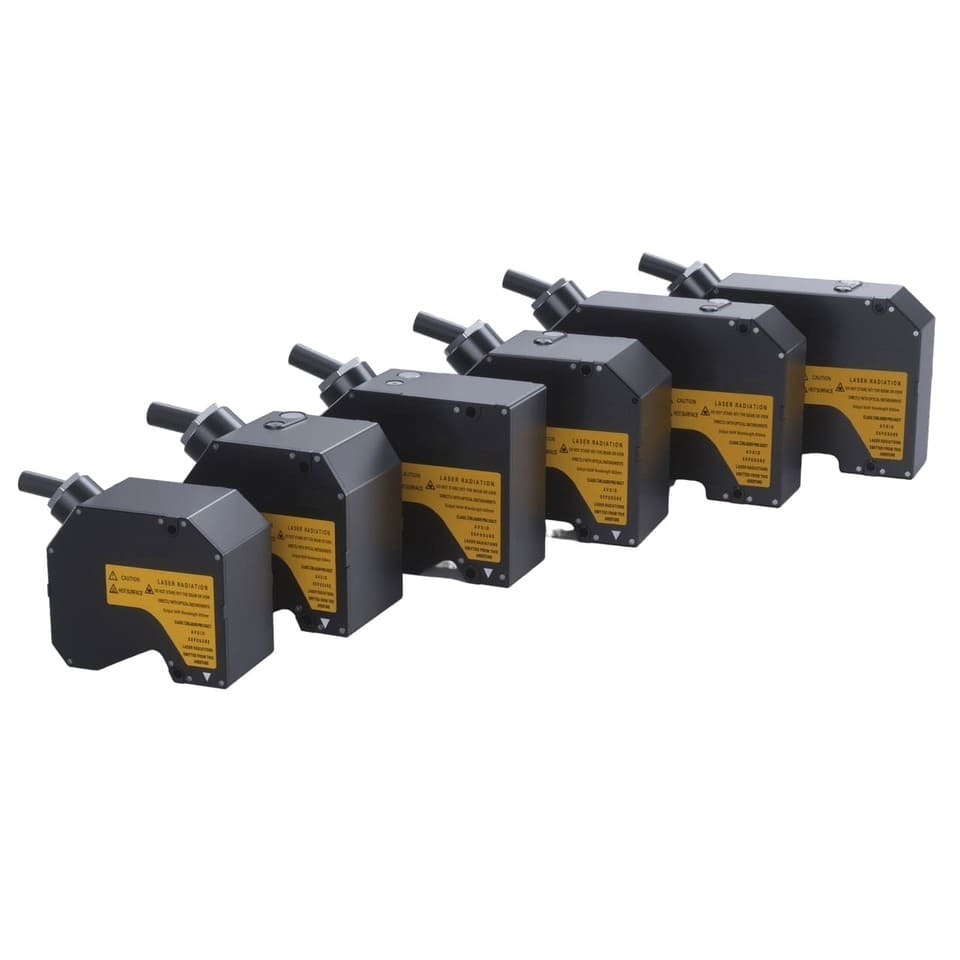

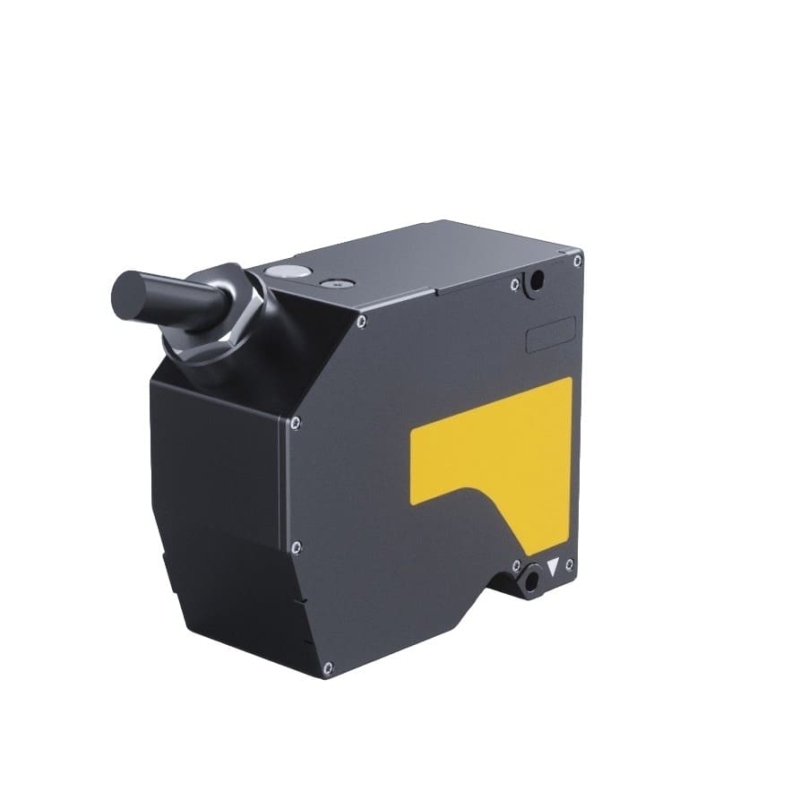

APGI030 / APGI035 — интегрированные лазерные датчики смещения

Серия APGI — это полностью интегрированные лазерные датчики смещения для высокоточных измерений в промышленной автоматизации, машиностроении, сборочных линиях, контроле геометрии и инспекционных системах. Модели APGI030 и APGI035 сочетают высокую скорость измерения, микронную повторяемость и компактную конструкцию без необходимости использования внешнего усилителя или контроллера.

Датчики рассчитаны на задачи, где важны стабильность измерения, высокая точность и удобство интеграции в оборудование. Частота дискретизации до 88 кГц позволяет использовать их в динамических процессах, а повторяемость до 0,05 мкм — в прецизионных измерительных системах.

Преимущества:

• полностью интегрированная конструкция;
• не требуется внешний усилитель и отдельный контроллер;
• высокая скорость измерения — до 88 кГц;
• повторяемость до 0,05 мкм;
• линейность ±0,05%;
• поддержка Ethernet 100Base-TX / 1000Base-T и RS485;
• аналоговый выход с переключением между напряжением и током;
• цифровые входы и выходы для гибкой интеграции в систему управления;
• степень защиты IP67 для эксплуатации в промышленной среде.

Особенности моделей

APGI030

Модель с малым лазерным пятном Ø60 мкм, оптимальна для измерения мелких объектов, кромок, узких участков поверхности и задач, где требуется высокая локальная точность.

APGI035

Модель с широким лазерным пятном 60 × 400 мкм, подходит для контроля поверхностей, где требуется более стабильное считывание на текстурированных или неоднородных материалах.

Технические характеристики:

• рабочее расстояние: 30 мм;
• диапазон измерения: ±5 мм;
• длина волны лазера: 655 нм;
• класс лазера: II;
• выходная мощность лазера: 5 мВт;
• температурная стабильность: 0,01%/°C;
• частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• аналоговый выход: 1 канал;
• дискретные входы: 2 канала;
• дискретные выходы: 4 канала;
• рабочая температура: 0…+50 °C;
• температура хранения: –20…+70 °C;
• влажность: 35–85% без конденсации;
• габариты: 90 × 75 × 41 мм;
• масса: 324 г.

Области применения:

• контроля толщины и положения;
• измерения смещения и вибрации;
• инспекции деталей на производстве;
• позиционирования в автоматизированных системах;
• контроля размеров и геометрии в высокоточных технологических процессах.
