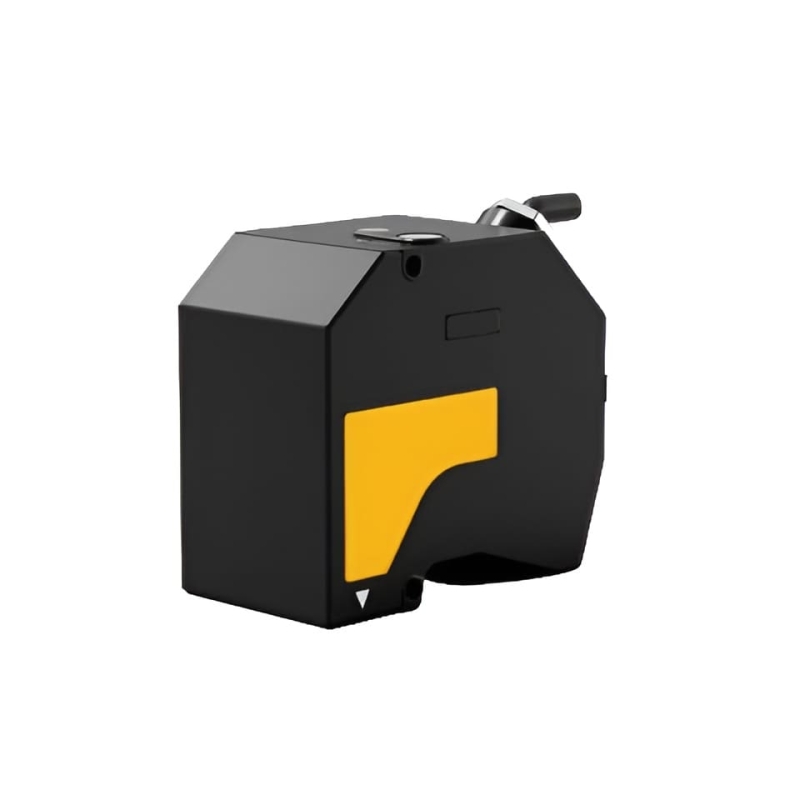

APG5150/APG5155 — лазерный датчик смещения

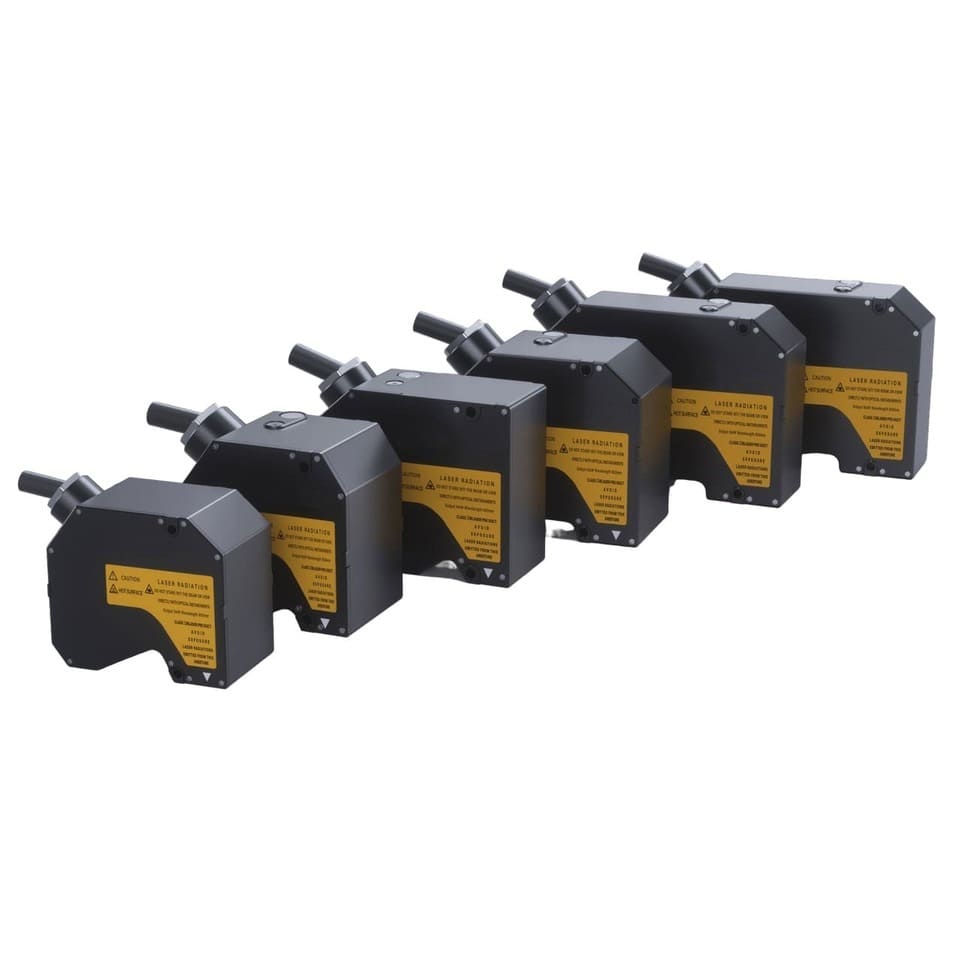

Модели APG5150 и APG5155 входят в серию APG и предназначены для бесконтактного измерения смещения, положения, толщины в промышленных системах автоматизации и контроля качества.

Серия разработана для применений, где критически важны высокая скорость обработки данных, точность измерений и стабильность результатов при работе с быстро движущимися объектами.

APG5150 / APG5155 имеют базовое расстояние 150 мм и диапазон измерения от -47 до +35 мм. Для моделей серии заявлены повторяемость 0,25 мкм, линейность ±0,02% и температурная стабильность 0,01%/°C. Частота дискретизации до 590 кГц позволяет применять эти датчики в системах, где требуется регистрация быстрых изменений положения объекта в реальном времени.

Варианты исполнения

APG5150

Модификация с круглым лазерным пятном диаметром 190 мкм, подходящая для локальных высокоточных измерений.

APG5155

Исполнение с вытянутым лазерным пятном 190 × 1300 мкм, ориентированное на задачи, где требуется более широкая зона считывания.

Благодаря двум вариантам оптического исполнения датчики APG5150/APG5155 можно подобрать под разные условия применения — как для точечного прецизионного контроля, так и для измерений по расширенной области сканирования.

Преимущества:

• сверхвысокая скорость измерения — до 590 кГц;
• высокая точность и стабильность результатов;
• повторяемость до 0,25 мкм;
• эффективный контроль смещения, толщины и вибраций;
• работа с быстро движущимися объектами;
• поддержка Ethernet и RS232 для интеграции в промышленную систему;
• аналоговый выход с переключением ток/напряжение;
• развитые дискретные интерфейсы ввода/вывода;
• степень защиты корпуса IP67.

Технические характеристики:

• Рабочее расстояние: 150 мм;
• Диапазон измерения: -47…+35 мм;
• Длина волны лазера: 655 нм;
• Класс лазера: II;
• Выходная мощность лазера: 5 мВт;
• Повторяемость: 0,25 мкм;
• Линейность: ±0,02%;
• Температурная характеристика: 0,01%/°C;
• Частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 / 200 / 400 / 590 кГц;
• Коммуникационные интерфейсы: 100Base-TX / 1000Base-T Ethernet, RS232;
• Аналоговый выход: 1 канал, переключение между токовым и напряженческим выходом;
• Вход энкодера: 1 группа дифференциальных энкодеров;
• Дискретные входы: 14 каналов;
• Дискретные выходы: 16 каналов;
• Рабочая температура: 0…+50 °C;
• Температура хранения: -20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Степень защиты: IP67;
• Габариты: 85 × 76 × 47 мм;
• Масса: 370 г.

Области применения:

• высокоскоростные производственные линии;
• измерение толщины прецизионных материалов;
• контроль положения и смещения;
• контроль вибраций;
• измерение быстро движущихся объектов;
• автоматизированные инспекционные системы.
