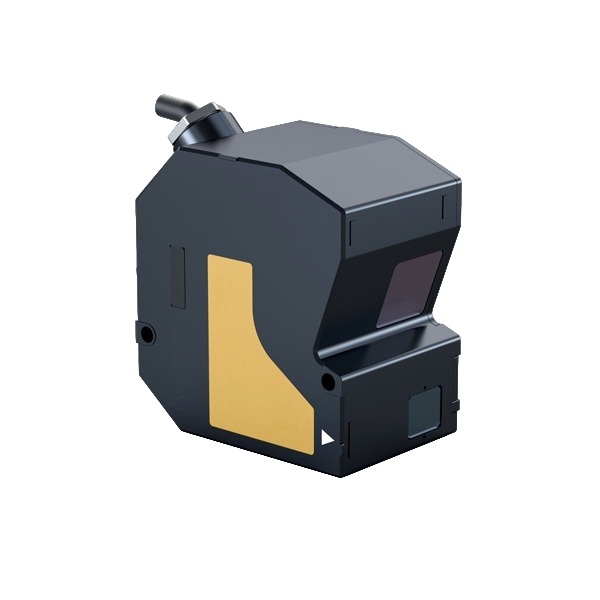

APG5080/APG5085 — лазерный датчик перемещения

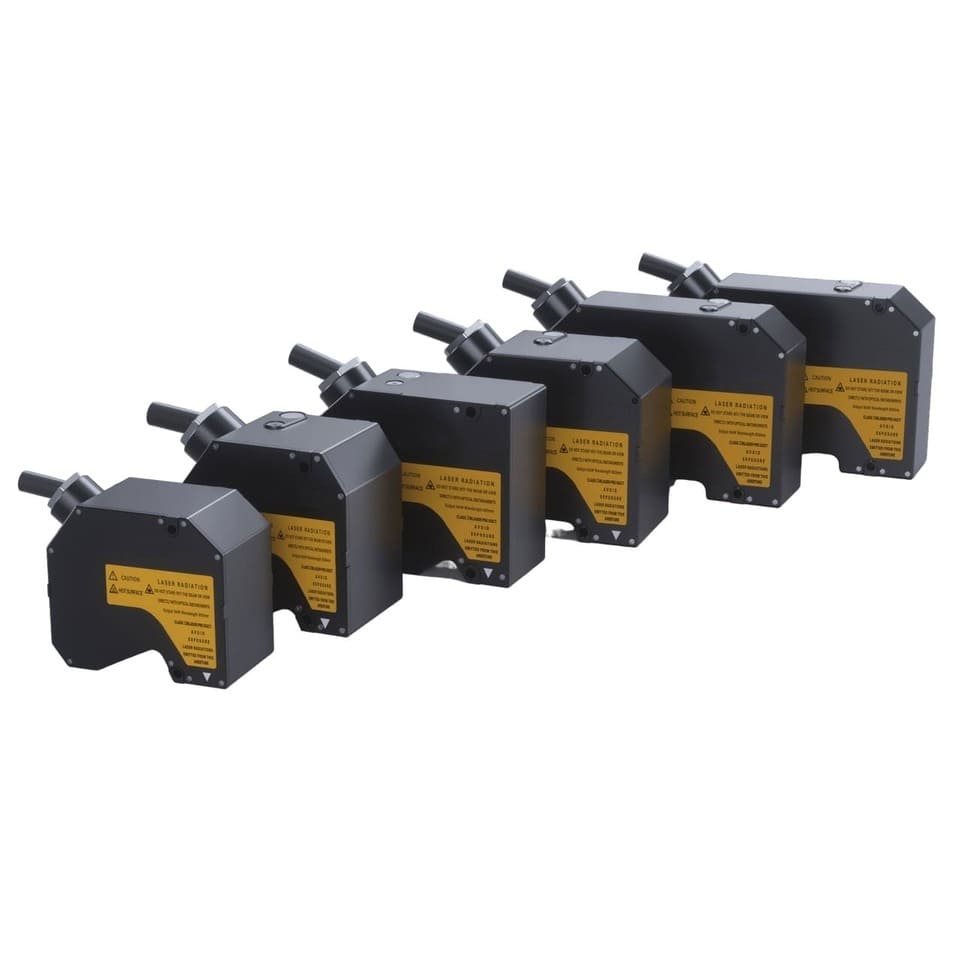

Серия APG ориентирована на задачи, где требуется сочетание сверхвысокой скорости измерения, высокой точности и стабильной работы при контроле быстро движущихся объектов. Датчики подходят для измерения толщины прецизионных материалов, контроля геометрических параметров, положения изделий, смещения и вибраций в составе высокоскоростных производственных линий и инспекционных комплексов.

Модели APG5080 / APG5085 имеют базовое расстояние 80 мм и диапазон измерения от -19 до +16 мм. Датчики обеспечивают повторяемость 0,1 мкм, линейность ±0,02% и температурную стабильность 0,01%/°C. Частота дискретизации до 590 кГц позволяет использовать их в приложениях, где важно фиксировать быстрые изменения положения объекта в реальном времени с высокой точностью.

Варианты исполнения

APG5080

Исполнение с малым лазерным пятном диаметром 110 мкм, предназначенное для локальных высокоточных измерений.

APG5085

Версия с увеличенным лазерным пятном 110 × 720 мкм, подходящая для задач, где требуется более широкая зона считывания.

Наличие двух оптических исполнений позволяет выбрать оптимальную модель под конкретные условия применения: для точечного прецизионного измерения или для контроля по расширенной области считывания.

Преимущества:

• сверхвысокая скорость измерения — до 590 кГц;
• высокая точность и стабильность результатов;
• повторяемость до 0,1 мкм;
• эффективный контроль смещения, толщины и вибраций;
• работа с быстро движущимися объектами;
• поддержка Ethernet и RS232 для интеграции в промышленную систему;
• 4-канальный аналоговый выход с переключением ток/напряжение;
• развитые дискретные интерфейсы ввода/вывода;
• степень защиты корпуса IP67;
• компактное исполнение для встраивания в оборудование.

Технические характеристики:

• Рабочее расстояние: 80 мм;
• Диапазон измерения: -19…+16 мм;
• Длина волны лазера: 655 нм;
• Класс лазера: II;
• Выходная мощность лазера: 5 мВт;
• Повторяемость: 0,1 мкм;
• Линейность: ±0,02%;
• Температурная характеристика: 0,01%/°C;
• Частота дискретизации: до 590 кГц;
• Коммуникационные интерфейсы: 100Base-TX / 1000Base-T Ethernet, RS232;
• Аналоговый выход: 4 канала, переключение между токовым и напряженческим выходом;
• Вход энкодера: 1 комплект дифференциальных энкодеров;
• Дискретные входы: 14 каналов;
• Дискретные выходы: 16 каналов;
• Рабочая температура: 0…+50 °C;
• Температура хранения: -20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Степень защиты: IP67;
• Габариты: 75 × 70 × 47 мм;
• Масса: 329 г.

Области применения:

• высокоскоростные производственные линии;
• измерение толщины прецизионных материалов;
• контроль положения и смещения;
• контроль вибраций;
• измерение быстро движущихся объектов;
• автоматизированные инспекционные системы.
