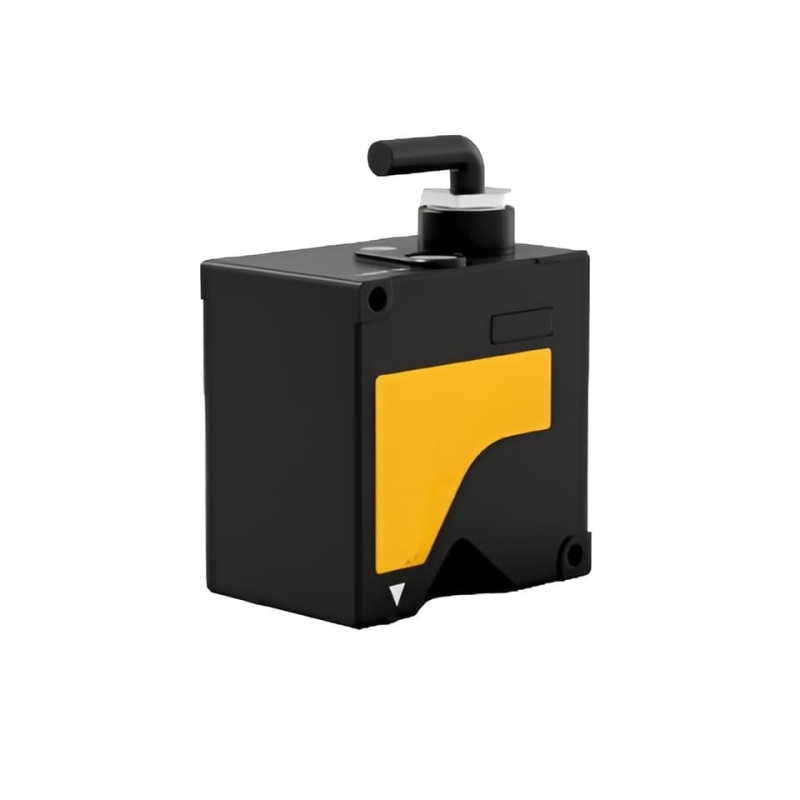

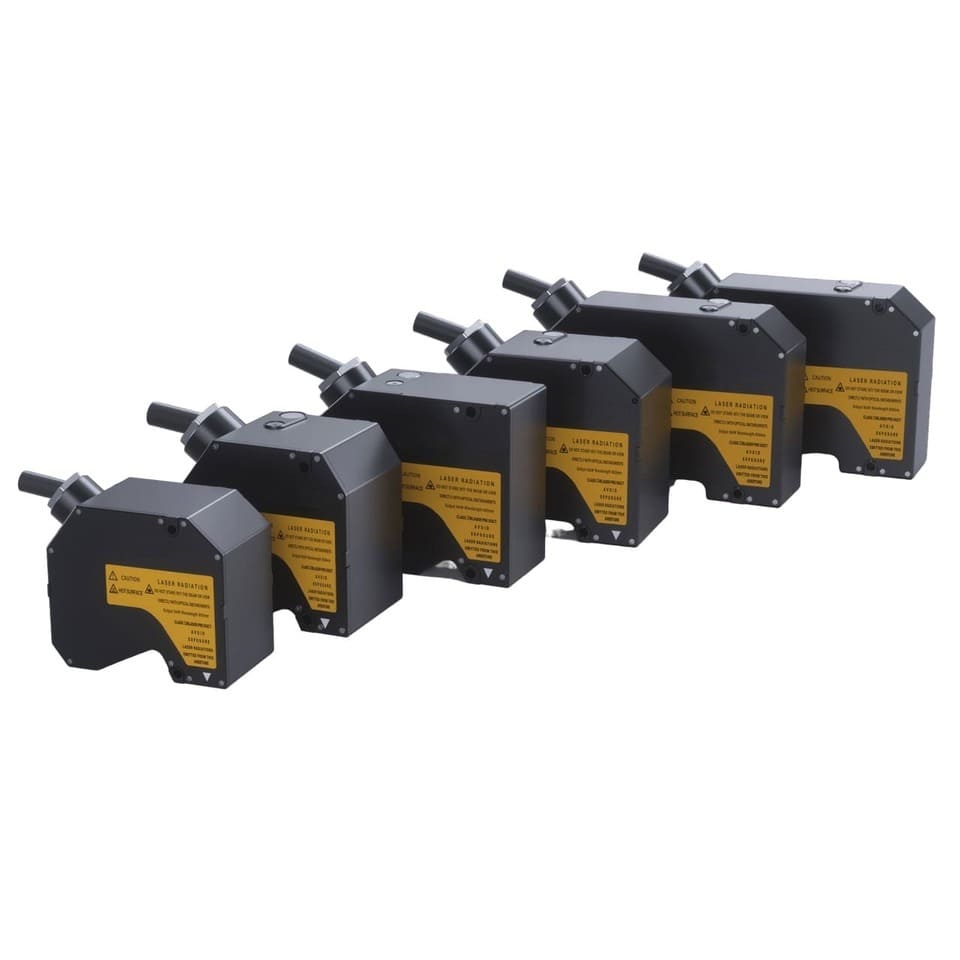

APG5020/APG5025 — лазерный датчик смещения

Модели APG5020 и APG5025 входят в серию APG и предназначены для бесконтактного контроля смещения, положения, толщины и вибраций в промышленных системах автоматизации и контроля качества.

Серия разработана для применений, в которых необходимы предельно высокая скорость измерения, высокая точность и стабильность результатов при работе с быстро движущимися объектами. Датчики могут использоваться при измерении толщины прецизионных материалов, контроле геометрических параметров, положения изделий, смещения и вибраций в составе высокоскоростных производственных линий и инспекционных комплексов.

Модели APG5020 / APG5025 имеют базовое расстояние 20 мм и диапазон измерения ±3 мм. За счёт высокой точности они подходят для задач, где требуется регистрация минимальных изменений положения объекта. Датчики обеспечивают повторяемость 0,02 мкм, линейность ±0,02% и температурную стабильность 0,01%/°C. Частота дискретизации серии достигает 590 кГц, что позволяет эффективно использовать эти модели в задачах сверхбыстрого и высокоточного измерения.

Варианты исполнения

APG5020

Исполнение с малым лазерным пятном диаметром 45 мкм, предназначенное для максимально локальных и высокоточных измерений.

APG5025

Версия с увеличенным лазерным пятном 45 × 400 мкм, подходящая для контроля по более широкой зоне считывания.

Благодаря двум вариантам оптического исполнения серия APG5020/APG5025 позволяет подобрать оптимальное решение под конкретную задачу — как для точечного прецизионного измерения, так и для контроля объектов по расширенной области измерения.

Преимущества:

• сверхвысокая скорость измерения — до 590 кГц;
• высокая точность и стабильность результатов;
• повторяемость до 0,02 мкм;
• эффективный контроль смещения, толщины и вибраций;
• работа с быстро движущимися объектами;
• поддержка Ethernet и RS232 для интеграции в промышленную систему;
• 4-канальный аналоговый выход с переключением ток/напряжение;
• развитые дискретные интерфейсы ввода/вывода;
• степень защиты корпуса IP67;
• компактное исполнение для встраивания в оборудование.

Технические характеристики:

• Рабочее расстояние: 20 мм;
• Диапазон измерения: -3…+3 мм;
• Длина волны лазера: 655 нм;
• Класс лазера: II ;
• Выходная мощность лазера: 5 мВт;
• Повторяемость: 0,02 мкм;
• Линейность: ±0,02%;
• Температурная характеристика: 0,01%/°C;
• Частота дискретизации: до 590 кГц;
• Коммуникационные интерфейсы: 100Base-TX / 1000Base-T Ethernet, RS232;
• Аналоговый выход: 4 канала, переключение между токовым и напряженческим выходом;
• Вход энкодера: 1 комплект дифференциальных энкодеров;
• Дискретные входы: 14 каналов;
• Дискретные выходы: 16 каналов;
• Рабочая температура: 0…+50 °C;
• Температура хранения: -20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Степень защиты: IP67;
• Габариты: 60 × 61 × 41 мм;
• Масса: 324 г.

Области применения:

• высокоскоростные производственные линии;
• измерение толщины прецизионных материалов;
• контроль положения и смещения;
• контроль вибраций;
• измерение быстро движущихся объектов;
• автоматизированные инспекционные системы.
