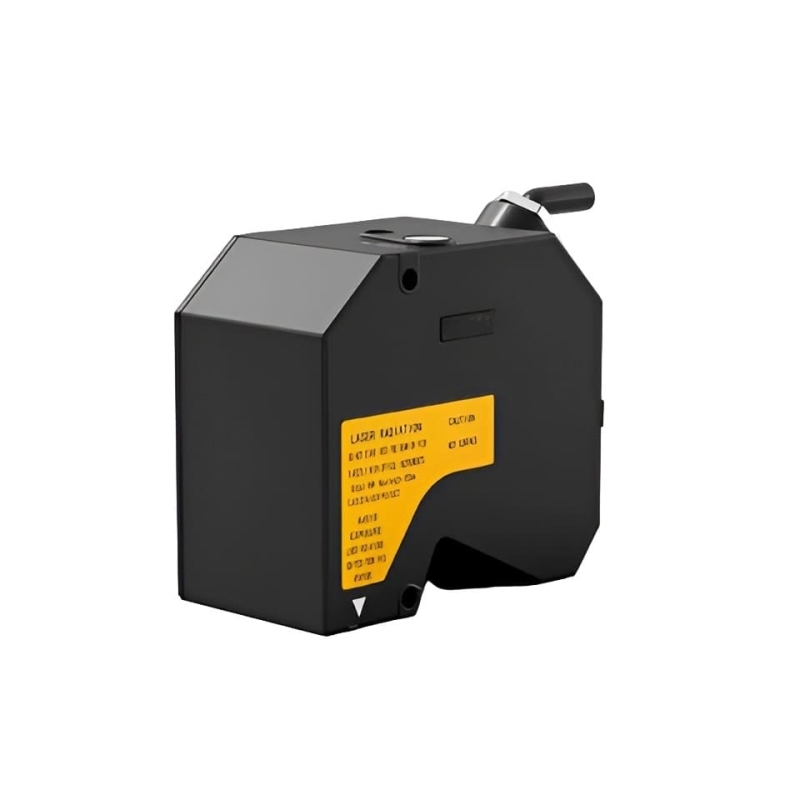

APG3080/APG3085 — лазерный датчик смещения

APG3080-85 — высокоточный лазерный датчик смещения серии APG с базовым расстоянием 80 мм и диапазоном измерения -17…+15 мм. Обеспечивает частоту дискретизации до 88 кГц, повторяемость 0,2 мкм и стабильное измерение смещения, толщины и вибраций быстро движущихся объектов. Доступны исполнения с малым пятном φ110 мкм и увеличенным пятном 110 × 720 мкм. Поддерживаются Ethernet, RS232, аналоговые и дискретные интерфейсы, степень защиты корпуса — IP67.

В зависимости от исполнения доступны два варианта оптической схемы:

• APG3080 — с малым лазерным пятном φ110 мкм;
• APG3085 — с увеличенным лазерным пятном 110 × 720 мкм.

Это позволяет подобрать датчик под конкретные условия измерения: для более локального высокоточного контроля или для задач, где требуется более широкая зона считывания.

Преимущества:

• высокая скорость измерения — до 88 кГц;
• высокая точность и стабильность измерения;
• повторяемость до 0,2 мкм;
• эффективный контроль смещения, толщины и вибрации;
• стабильная работа при измерении быстро движущихся объектов;
• поддержка Ethernet и RS232 для интеграции в промышленную сеть;
• 4-канальный аналоговый выход с переключением ток/напряжение;
• развитые дискретные интерфейсы ввода/вывода;
• степень защиты корпуса IP67.

Технические характеристики:

• Рабочее расстояние: 80 мм;
• Диапазон измерения: -17…+15 мм;
• Длина волны лазера: 655 нм;
• Класс лазера: II;
• Выходная мощность лазера: 5 мВт;
• Повторяемость: 0,2 мкм;
• Линейность: ±0,05%;
• Температурная характеристика: 0,01%/°C;
• Частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• Коммуникационные интерфейсы: 100Base-TX / 1000Base-T Ethernet, RS232;
• Аналоговый выход: 4 канала, переключение между токовым и напряженческим выходом;
• Вход энкодера: 1 комплект дифференциальных энкодеров;
• Дискретные входы: 14 каналов;
• Дискретные выходы: 16 каналов;
• Рабочая температура: 0…+50 °C;
• Температура хранения: -20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Степень защиты: IP67;
• Габариты: 85 × 77 × 47 мм;
• Масса: 376 г.

Варианты исполнения:

APG3080

Исполнение с малым лазерным пятном φ110 мкм для более локального высокоточного измерения.

APG3085

Исполнение с увеличенным лазерным пятном 110 × 720 мкм для задач, где требуется расширенная зона считывания.

Области применения:

• автоматизированные производственные линии;
• контроль толщины материалов;
• измерение положения и смещения;
• контроль вибраций;
• инспекция промышленных изделий;
• высокоскоростной контроль движущихся объектов.
