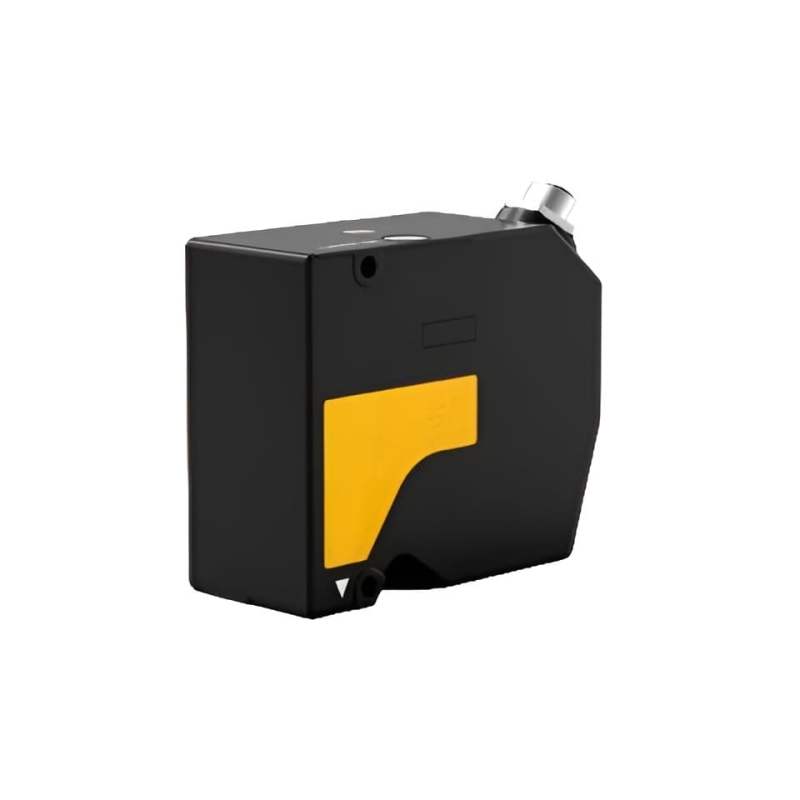

APG3030/APG3035 — лазерный датчик смещения

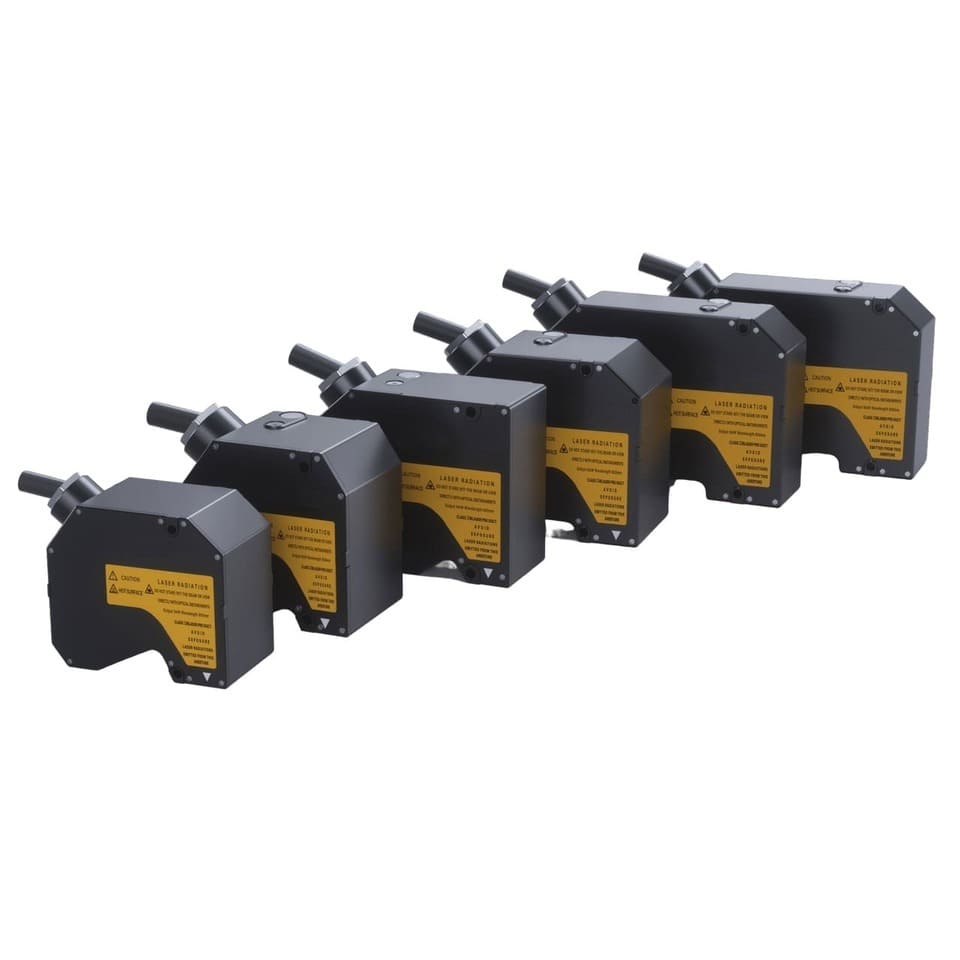

APG3030/APG3035 — высокоскоростной высокоточный лазерный датчик смещения серии APG, предназначенный для бесконтактного измерения смещения, положения, толщины и вибраций в промышленных системах автоматизации и контроля качества.

Датчики серии SG обеспечивают высокую точность измерений, быстрый отклик и стабильную работу при контроле быстро движущихся объектов. Серия подходит для задач промышленной инспекции, измерения толщины прецизионных материалов, контроля геометрии, а также для высокоскоростных производственных линий.

Модельный ряд APG3030 / APG3035 имеет базовое расстояние 30 мм и диапазон измерения ±5 мм. Частота дискретизации достигает 88 кГц, что позволяет эффективно регистрировать быстрые изменения положения объекта. Датчики отличаются высокой повторяемостью 0,05 мкм, линейностью ±0,05% и температурной стабильностью 0,01%/°C.

В зависимости от исполнения датчик может оснащаться:

• APG3030 — малым лазерным пятном φ60 мкм;
• APG3035 — вытянутым лазерным пятном 60 × 400 мкм.

Это позволяет подобрать оптимальную конфигурацию под конкретную задачу измерения.

Преимущества:

• высокая скорость измерения — до 88 кГц;
• высокая повторяемость — 0,05 мкм;
• стабильная работа при измерении быстро движущихся объектов;
• контроль смещения, толщины и вибрации с высокой точностью;
• Ethernet и RS232 для интеграции в промышленную систему;
• аналоговые и дискретные интерфейсы ввода/вывода;
• степень защиты IP67.

Технические характеристики:

• Рабочее расстояние: 30 мм;
• Диапазон измерения: -5…+5 мм;
• Длина волны лазера: 655 нм;
• Класс лазера: II;
• Выходная мощность лазера: 5 мВт;
• Повторяемость: 0,05 мкм;
• Линейность: ±0,05%;
• Температурная характеристика: 0,01%/°C;
• Частота дискретизации: 1 / 2 / 5 / 10 / 20 / 50 / 88 кГц;
• Коммуникационные интерфейсы: 100Base-TX / 1000Base-T Ethernet, RS232;
• Аналоговый выход: 4 канала, переключение ток/напряжение;
• Вход энкодера: 1 комплект дифференциальных энкодеров;
• Дискретные входы: 14 каналов;
• Дискретные выходы: 16 каналов;
• Рабочая температура: 0…+50 °C;
• Температура хранения: -20…+70 °C;
• Рабочая влажность: 35–85% без конденсации;
• Степень защиты: IP67;
• Габариты: 90 × 75 × 38 мм;
• Масса: 324 г.

Варианты исполнения:

APG3030

Исполнение с малым лазерным пятном φ60 мкм для высокоточных измерений и задач, требующих максимальной локальности контроля.

APG3035

Исполнение с лазерным пятном 60 × 400 мкм для задач, где требуется более широкая зона считывания.

Области применения:

• автоматизированные производственные линии;
• контроль толщины материалов;
• измерение смещения и положения;
• контроль вибраций;
• инспекция керамики и промышленных изделий;
• высокоскоростной контроль движущихся объектов.
