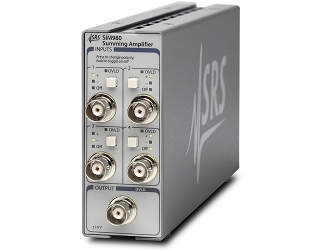

Суммирующий усилитель SIM980 компании Stanford Research Systems имеет четыре входных канала, которые можно суммировать или вычитать друг из друга. Выходной шум составляет менее 60 нВ / √Гц, а перекрестные помехи между каналами менее -80 дБ. С шириной полосы пропускания 1 МГц, скоростью нарастания 40 В / мс и входными смещениями, урезанными до ± 100 мкВ SIM980 чрезвычайно полезен во многих аналоговых приложениях.
Схема цифрового управления в SIM980 разработана с использованием особой архитектуры компании SRS, в которой микроконтроллер включается только при изменении настроек переключателя. Это гарантирует, что цифровой шум не загрязняет аналоговые сигналы низкого уровня.
Особенности:
- 4 суммирующих входа;
- диапазон входных/выходных сигналов ±10 В;
- Ширина полосы пропускания 1 МГц;
- Низкий уровень перекрестных помех (−80 дБ);
- Напряжение смещения на входе <100 мкВ;
- Высокая скорость нарастания напряжения.
Технические характеристики модулей SIM980 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Количество входов |
4 |
|
Усиление |
1× |
|
Импеданс |
1 MОм |
|
Ширина полосы пропускания |
DC - 1 МГц |
|
Шум на выходе |
60 нВ/√Гц @ 1 кГц |
|
Перекрестные помехи |
−80 дБ @ 1 кГц |
|
Смещение |
±100 мкВ (после 5 мин. прогрева) |
|
Макс. Вход & Выход |
±10 В |
|
Скорость нарастания напряжения (вход) |
40 В/мкс |
|
Коэффициент нелинейных искажений |
0.01 % (80 дБ) @ 1 кГц |
|
Скорость нарастания напряжения (выход) |
75 В/мкс |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
BNC (5 спереди, 1 сзади)
|
|
Мощность (макс.) |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (±15 В и +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
0.5 кг |
|
Гарантия |
Один год |
