        Аналоговый ПИД-регулятор SIM960

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерительная электроника
        —
        Модульные системы
        —Аналоговый ПИД-регулятор SIM960

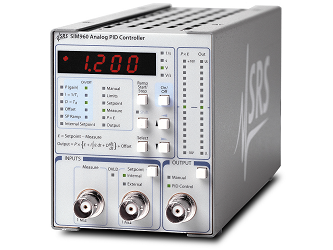

        Фото Аналоговый ПИД-регулятор SIM960
        Производитель: Stanford Research Systems
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Stanford Research Systems
        Серия
        SIM

        Аналоговый ПИД-регулятор SIM960 компании Stanford Research Systems - это уникальный инструмент, предназначенный для самых требовательных приложений управления. Он сочетает в себе обработку аналогового сигнала с цифровым управлением, предоставляя вам лучшее из обоих миров. Цепь управления с широкой полосой пропускания (100 кГц) могут быть реализованы без дискретного времени или артефактов квантования.

        Малошумящая электроника на входе обеспечивает лучшую производительность для чувствительных к шуму приложений, включая стабилизацию мощности и длины волны лазера, криогенную технику, сканирующую зондовую микроскопию и другие. Настраиваемое пользователем усиление до 1000 × означает большую гибкость, снижая необходимость предварительного усиления. Устройство можно использовать вместе с модулем резистивного моста SIM921, что обеспечивает гибкое и экономичное решение для контроля температуры.

        Внутренний генератор пилообразного сигнала может контролировать скорость нарастания напряжения между предварительно заданными значениями запуска и остановки. Выход ограничен верхним и нижним пределами, задаваемыми пользователем для защиты от перегрузки системы.

        Управление с передней панели позволяет легко изменять системные параметры и удобно контролировать входные и выходные сигналы. Питание и последовательная связь осуществляются через 15-контактный разъем D-sub, который соединяется с базовым блоком SIM900. Все параметры прибора можно установить и запросить через последовательный интерфейс.

        Особенности:

        - Аналоговый тракт сигнала с цифровым управлением;

        - Ширина полосы пропускания: 100 кГц;

        - Входной каскад с низким уровнем шумов;

        - Пропорциональный, интегральный, дифференциальный выходы и уровень смещения с точностью установки до 0.5%;

        - Быстрое восстановление после насыщения;

        - Плавное переключение при переходе из ручного режима в режим ПИД;

        - Аналоговые установки с плавным выходом на режим;

        - Плавная фиксация верхнего/нижнего предела.

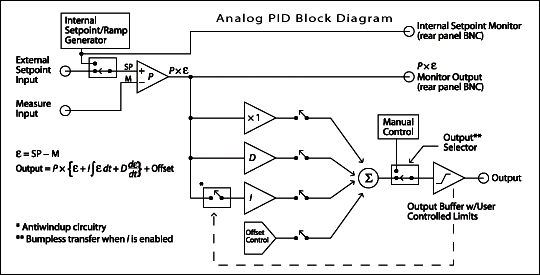

        Блок-схема ПИД-регулятора SIM960

        Технические характеристики модулей SIM960 компании Stanford Research Systems:

        Параметр

        Значение

        Тип управления

        Аналоговое, ПИД + Смещение

        Входной диапазон

        ±10 В (синфазный), ±1 В (дифференциальный)

        Пропорциональный КУ

        10-1 - 103

        Интегральный КУ

        10-1 с-1 - 105 с-1 (пост. времени: 10-5 с - 10 с)

        Дифференциальный КУ

        10-7 с - 1 с

        Смещение

        ±10 В, 1 мВ разрешение

        Ширина полосы пропускания

        100 кГц

        Задержка распространения

        1 мкс (тип.)

        Шум (тип)

        8 нВ/√Гц выше 10 Гц

        Управление

        Цифровое

        Точность

        1 %

        Стабильность

        200 ppm/°C

        Задание значений
        Внешний сигнал
        Внутренний сигнал
        Шум


        BNC вход на передней панели
        ±10 В с 1 мВ разрешение
        20 нВ/√Гц выше 100 Гц

        Пилообразный сигнал

        10-3 - 104 В/с

        Выход усилителя

        ±10 В с регулируемыми верхним и нижним пределом

        Разрешение дисплея

        4 цифры

        Единицы измерения

        с-1, с, В, В/с

        Рабочая температура

        0 °C - 40 °C, без конденсации

        Интерфейс

        Последовательный

        Разъемы

        BNC (3 на передней панели, 2 на задней панели)
        DB15 (штекерный) SIM интерфейс

        Мощность

        Питание подается от стойки SIM900, или от пользовательского

         источника питания постоянного тока (±15 В и +5 В)

        Габаритные размеры

        3.0" × 3.6" × 7.0" (ШхВхД)

        Вес

        0,95 кг

        Гарантия

        Один год


        Для доступа к файлам требуется Авторизация
        Техническая документация для модулей SIM960
        655 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        PAA612
        Длина кабеля
        1 м
        Тип изделия
        кабели
        Особенности
        для сервоприводов, для шаговых двигателей
        Фото PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEET6011
        Тип изделия
        корпуса для электроники
        Особенности
        для нестандартных электронных приборов
        Фото EEET6011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.25" x 3.25" x 6.16", Thorlabs
        EEET6011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.25" x 3.25" x 6.16", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEBRB
        Комплектующие
        лицевые панели
        Фото EEBRB - Резиновые лицевые панели для алюминиевых корпусов серии EEB, 2 упаковки, Thorlabs
        EEBRB - Резиновые лицевые панели для алюминиевых корпусов серии EEB, 2 упаковки, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF508
        Фото EF508 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 MГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF508 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 MГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        SR9HA-DB9
        Особенности
        для защиты от ЭСР
        Фото SR9HA-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: A и E, прямое напряжение до 7.5 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        SR9HA-DB9 - Устройство для защиты от ЭСР и компенсации натяжения кабеля, схемы выводов: A и E, прямое напряжение до 7.5 В, совместимо с контроллерами для лазерных диодов, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        USB-C-72
        Тип изделия
        кабели
        Тип кабеля
        usb кабели
        Особенности
        высокоскоростные
        Фото USB-C-72 - Высокоскоростной USB кабель, длина: 72", разъемы: USB 2.0 Type-A, черный, Thorlabs
        USB-C-72 - Высокоскоростной USB кабель, длина: 72", разъемы: USB 2.0 Type-A, черный, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Solid State
        Рабочая температура
        От 0°C до 65°C
        Интерфейс
        Клавиатура, RS232
        Рабочая температура окружающей среды
        От 10°C до 40°C без конденсации
        Вес
        44 кг
        Габаритные размеры
        48 см x 69 см x 27 см
        Мощность охлаждения
        1000 Вт при 20°C (20° C окружающей среды) с PAO<br> 1200 Вт при 20°C (20° C окружающей среды) с водой /гликолем
        Расход жидкости
        12 л/мин / 11 л/мин / 6 л/мин
        Объем бака
        1,5 л с датчиком уровня
        Охлаждаемый материал
        Алюминий, нержавеющая сталь и полимеры
        Охлаждающая жидкость
        PAO (рполи-альфа-олефин), доступны варианты для фторинерта/ галдена или HFE
        Фото Система жидкостного охлаждения с воздушным охлаждением ThermoRack 1000
        Система жидкостного охлаждения с воздушным охлаждением ThermoRack 1000
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        USB-AB-72
        Тип изделия
        кабели
        Тип кабеля
        usb кабели
        Фото USB-AB-72 - USB кабель, длина: 72" (1.83 м), разъемы: USB 2.0 Type-A и Mini-B, Thorlabs
        USB-AB-72 - USB кабель, длина: 72" (1.83 м), разъемы: USB 2.0 Type-A и Mini-B, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT503
        Тип изделия
        bnc терминаторы
        Фото FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        S7060R
        Фото S7060R - Соединительный разъем для лазерных диодов, диаметр лазера: Ø5.6 мм, 3 штырька, Thorlabs
        S7060R - Соединительный разъем для лазерных диодов, диаметр лазера: Ø5.6 мм, 3 штырька, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
