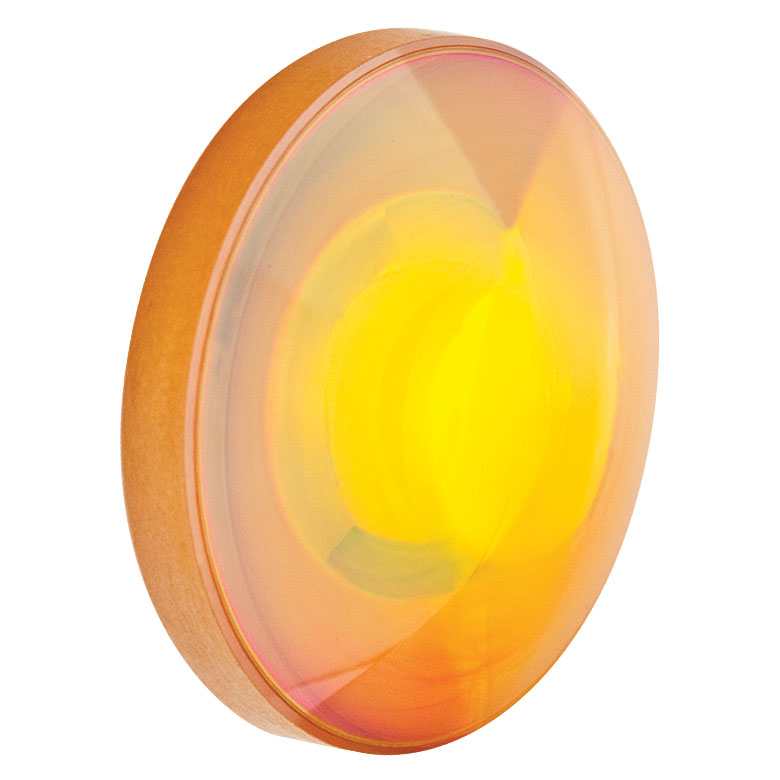

AL72512-E - ZnSe асферическая линза, Ø1", фокусное расстояние 12.7 мм, числовая апертура 0.67, просветляющее покрытие: 3-5 мкм, Thorlabs

AL72512-E — ZnSe, асферическая линза, Ø1", f=12.7 мм, NA=0.67

Назначение: прецизионная асферическая линза для высокого качества фокусировки при компактной оптике: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.

Ключевые параметры

• Диаметр: Ø1"
• Фокусное расстояние (EFL): 12.7 мм
• Числовая апертура (NA): 0.67
• Материал: ZnSe
• Покрытие: Просветляющее покрытие: 3-5 мкм

Что даёт асферика на практике

Асферическая поверхность компенсирует сферическую аберрацию лучше, чем обычная сферическая линза. На практике это означает более «собранный» фокус и меньшие аберрации при высокой NA, часто без необходимости ставить несколько линз подряд.

Материал ZnSe применяют в ИК‑оптике: он прозрачен в широком ИК‑диапазоне и имеет высокий показатель преломления. За счёт этого линза может быть «сильной» при небольших размерах, но к обращению стоит относиться аккуратно (царапины/удары).

Покрытие и потери на отражение

Ориентировочно без покрытия отражение от одной поверхности составляет порядка 17.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В версии с просветляющим покрытием отражение в указанном диапазоне снижено, что помогает поднять эффективность и контраст.

Указано AR‑покрытие 3-5 мкм. Оно рассчитано на средний ИК (примерно 3–5 мкм) и снижает отражение, что особенно важно при работе с лазерами, фотодетекторами и любыми системами, где лишние блики «съедают» сигнал.

Типовые применения

• MWIR/средний ИК: тепловизионные и ИК‑измерительные узлы
• фокусировка ИК‑лазеров и излучателей в диапазоне 3–5 мкм
• сбор излучения на ИК‑детекторы
• фокусировка и коллимация в лабораторных установках

Монтаж и эксплуатация

Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).

Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
