AL50100-A - N-BK7 асферическая линза, Ø50 мм, фокусное расстояние 100 мм, числовая апертура 0.23, просветляющее покрытие: 350-700 нм, Thorlabs

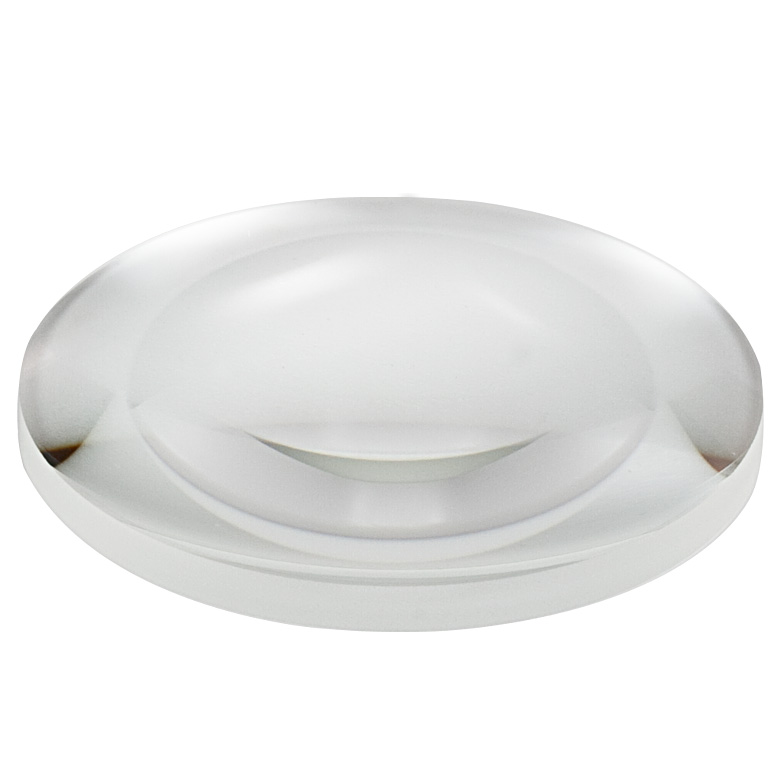

AL50100-A — N-BK7, асферическая линза, Ø50 мм, f=100 мм, NA=0.23

Назначение: прецизионная асферическая линза для высокого качества фокусировки при компактной оптике: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.

Ключевые параметры

• Диаметр: Ø50 мм
• Фокусное расстояние (EFL): 100 мм
• Числовая апертура (NA): 0.23
• Материал: N-BK7
• Покрытие: Просветляющее покрытие: 350-700 нм

Что даёт асферика на практике

Асферическая поверхность компенсирует сферическую аберрацию лучше, чем обычная сферическая линза. На практике это означает более «собранный» фокус и меньшие аберрации при высокой NA, часто без необходимости ставить несколько линз подряд.

Подложка N‑BK7 — универсальное оптическое стекло для видимого и ближнего ИК диапазона, часто используется как базовый материал благодаря стабильным характеристикам и доступности.

Покрытие и потери на отражение

Ориентировочно без покрытия отражение от одной поверхности составляет порядка 4.2% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В версии с просветляющим покрытием отражение в указанном диапазоне снижено, что помогает поднять эффективность и контраст.

Указано AR‑покрытие 350-700 нм. Оно рассчитано на видимый (примерно 350–700 нм) и снижает отражение, что особенно важно при работе с лазерами, фотодетекторами и любыми системами, где лишние блики «съедают» сигнал.

Типовые применения

• формирование пучка в системах освещения и проекции
• оптика для измерительных стендов и оптических тестов
• работа с коллимированными пучками при большем рабочем расстоянии

Монтаж и эксплуатация

Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).

Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
