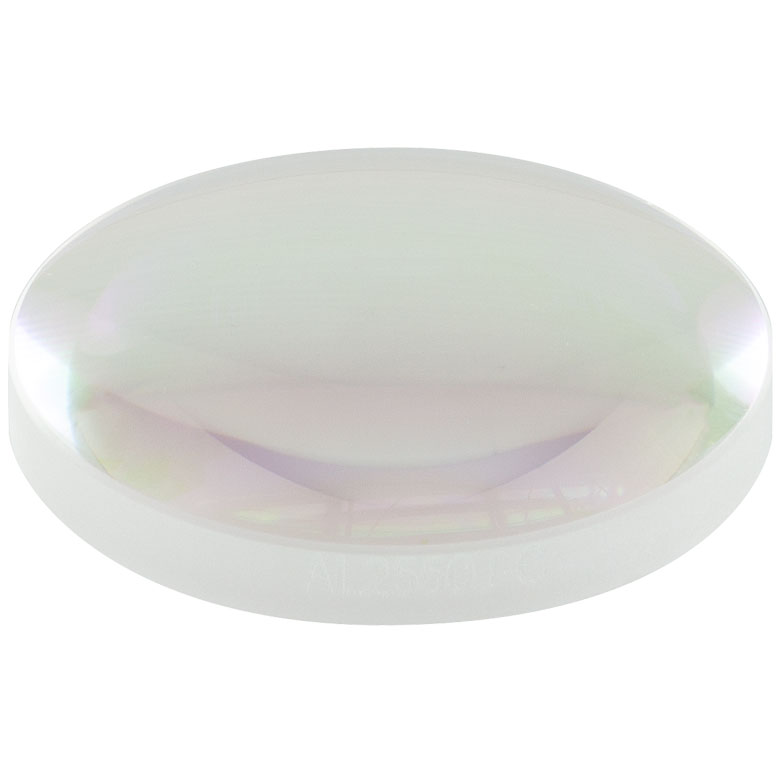

AL2550J-C — асферическая линза, Ø25 мм, f=50 мм, NA=0.2
Назначение: прецизионная асферическая линза для дифракционно-ограниченной производительности: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.
Ключевые параметры
- Диаметр: Ø25 мм
- Фокусное расстояние (EFL): 50 мм
- Числовая апертура (NA): 0.2
- Материал: оптическое стекло
- Покрытие: Просветляющее покрытие: 1050-1700 нм
Что даёт асферика на практике
Модель относится к линзам дифракционно-ограниченной производительности: рассчитана на минимальные аберрации и малое пятно. Такие линзы выбирают, когда качество фокуса важнее универсальности по спектру.
Оптический материал подобран под типовые задачи; подробные значения показателя преломления и дисперсии уточняйте в паспорте изделия.
Покрытие и потери на отражение
Ориентировочно без покрытия отражение от одной поверхности составляет порядка 4.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В версии с просветляющим покрытием отражение в указанном диапазоне снижено, что помогает поднять эффективность и контраст.
Указано AR‑покрытие 1050-1700 нм. Оно рассчитано на SWIR / ближний ИК (примерно 1050–1700 нм) и снижает отражение, что особенно важно при работе с лазерами, фотодетекторами и любыми системами, где лишние блики «съедают» сигнал.
Типовые применения
- сбор и фокусировка света в системах освещения/детекции
- оптика для машинного зрения и контроля качества
- компактные телескопические и проекционные узлы
Монтаж и эксплуатация
Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).
Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
