Поставщик
|
Thorlabs |
|
Артикул
|
AL2550J |
|
Длина волны
|
1310 нм |
|
Диаметр
|
25 мм |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
асферические |

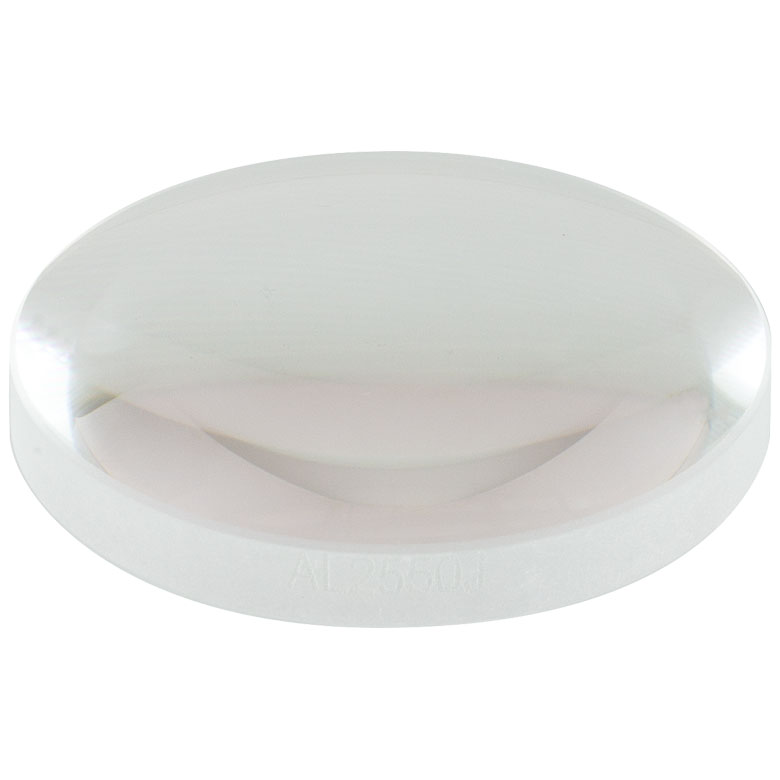

AL2550J — асферическая линза, Ø25 мм, f=50 мм, NA=0.2, оптимизация 1310 нм
Назначение: прецизионная асферическая линза для дифракционно-ограниченной производительности: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.
Ключевые параметры
- Диаметр: Ø25 мм
- Фокусное расстояние (EFL): 50 мм
- Числовая апертура (NA): 0.2
- Материал: оптическое стекло
- Покрытие: Без покрытия
Что даёт асферика на практике
Эта модель относится к линзам дифракционно-ограниченной производительности: геометрия оптимизирована под длину волны около 1310 нм. Это удобно, когда нужно получить минимальный размер пятна/максимальную концентрацию энергии в заданном диапазоне — например, в лазерной обработке, оптоволоконной связи или чувствительных измерениях.
Оптический материал подобран под типовые задачи; подробные значения показателя преломления и дисперсии уточняйте в паспорте изделия.
Покрытие и потери на отражение
Ориентировочно без покрытия отражение от одной поверхности составляет порядка 4.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В этой версии покрытия нет — закладывайте потери на отражение и возможные паразитные засветки.
Покрытия нет — это нормально для черновых установок, прототипов или когда покрытие мешает (например, в нестандартном спектре). Минус: выше отражение, больше паразитных переотражений и чуть ниже контраст.
Типовые применения
- сбор и фокусировка света в системах освещения/детекции
- оптика для машинного зрения и контроля качества
- компактные телескопические и проекционные узлы
Монтаж и эксплуатация
Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).
Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
