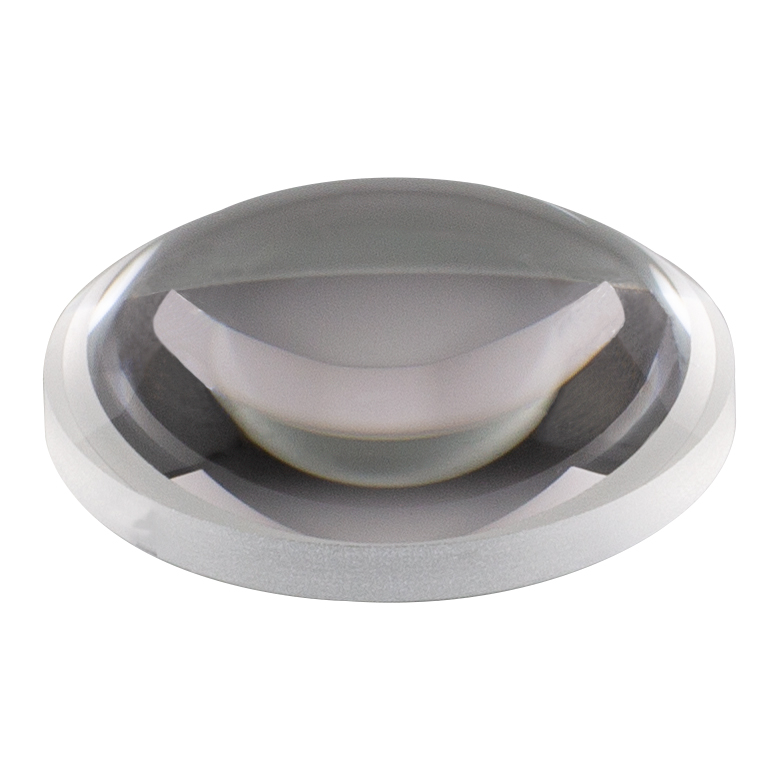

AL2520H — асферическая линза, Ø25 мм, f=20 мм, NA=0.52
Назначение: прецизионная асферическая линза для дифракционно-ограниченной производительности: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.
Ключевые параметры
- Диаметр: Ø25 мм
- Фокусное расстояние (EFL): 20 мм
- Числовая апертура (NA): 0.52
- Материал: оптическое стекло
- Покрытие: Без покрытия
Что даёт асферика на практике
Модель относится к линзам дифракционно-ограниченной производительности: рассчитана на минимальные аберрации и малое пятно. Такие линзы выбирают, когда качество фокуса важнее универсальности по спектру.
Оптический материал подобран под типовые задачи; подробные значения показателя преломления и дисперсии уточняйте в паспорте изделия.
Покрытие и потери на отражение
Ориентировочно без покрытия отражение от одной поверхности составляет порядка 4.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В этой версии покрытия нет — закладывайте потери на отражение и возможные паразитные засветки.
Покрытия нет — это нормально для черновых установок, прототипов или когда покрытие мешает (например, в нестандартном спектре). Минус: выше отражение, больше паразитных переотражений и чуть ниже контраст.
Типовые применения
- фокусировка и коллимация в лабораторных установках
- оптика для сканеров, измерителей и проекторов пятна
- системы подсветки и сбора света с высокой NA
Монтаж и эксплуатация
Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).
Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
