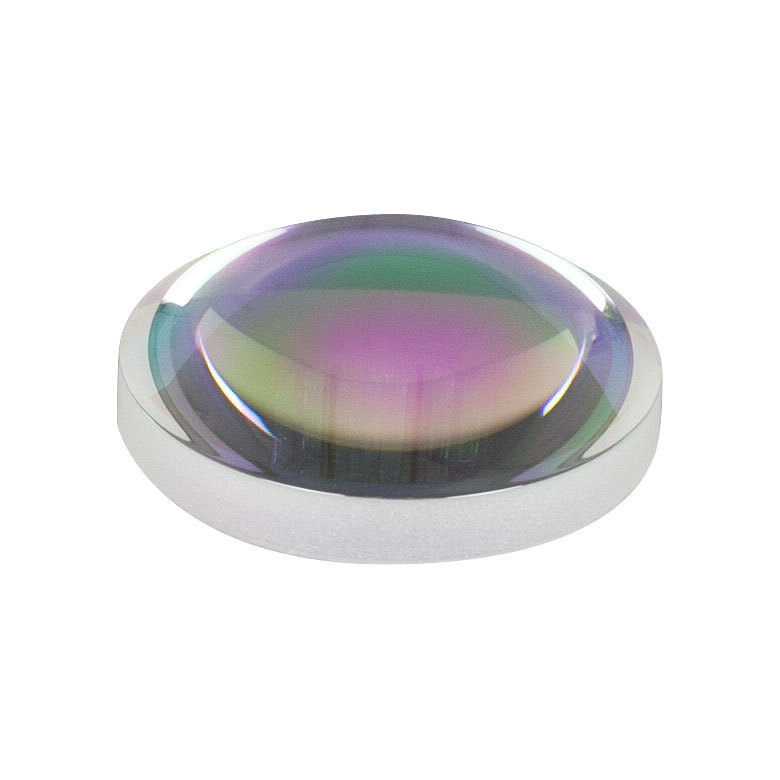

AL1815-C - S-LAH64 асферическая линза, Ø18 мм, фокусное расстояние 15 мм, числовая апертура 0.54, просветляющее покрытие: 1050-1700 нм, Thorlabs

AL1815-C — S-LAH64, асферическая линза, Ø18 мм, f=15 мм, NA=0.54

Назначение: прецизионная асферическая линза для высокого качества фокусировки при компактной оптике: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.

Ключевые параметры

• Диаметр: Ø18 мм
• Фокусное расстояние (EFL): 15 мм
• Числовая апертура (NA): 0.54
• Материал: S-LAH64
• Покрытие: Просветляющее покрытие: 1050-1700 нм

Что даёт асферика на практике

Асферическая поверхность компенсирует сферическую аберрацию лучше, чем обычная сферическая линза. На практике это означает более «собранный» фокус и меньшие аберрации при высокой NA, часто без необходимости ставить несколько линз подряд.

Стекло S‑LAH64 относится к высокоиндексным (лантановым): оно позволяет получить высокую числовую апертуру и компактную геометрию. Это особенно полезно для коллимации/фокусировки в ограниченном объёме.

Покрытие и потери на отражение

Ориентировочно без покрытия отражение от одной поверхности составляет порядка 8.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В версии с просветляющим покрытием отражение в указанном диапазоне снижено, что помогает поднять эффективность и контраст.

Указано AR‑покрытие 1050-1700 нм. Оно рассчитано на SWIR / ближний ИК (примерно 1050–1700 нм) и снижает отражение, что особенно важно при работе с лазерами, фотодетекторами и любыми системами, где лишние блики «съедают» сигнал.

Типовые применения

• фокусировка и коллимация в лабораторных установках
• оптика для сканеров, измерителей и проекторов пятна
• системы подсветки и сбора света с высокой NA

Монтаж и эксплуатация

Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).

Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
